1000/500/200
Solar-Log
Installation
Wechselrichter an Solar-Log™ verkabeln
Die Verkabelung erfolgt über
– vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang)
oder
– selbstkonfektioniertes geschirmtes, 4-adriges Datenkabel und
Klemmleistenstecker (
Vorgehen
1 Frei liegende Adern durch die Kabelöffnung des Wechselrichters
ziehen
2 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol-
gendem Schema anklemmen:
Klemmleistenstecker Solar-Log™
Klemme
1
2
3
4
3 Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der
dem PiggyBack beiliegt.
Das Kabel muss innen im Wechselrichter mit dem Isolierschlauch
umhüllt sein.
4 Masseanschluss setzen: Klemme 5 des Wechselrichters mit dem
beiliegenden Flachsteckverteiler am Gehäuse des Wechselrichters
verbinden
5 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die-
ser terminiert werden.
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste ste-
cken:

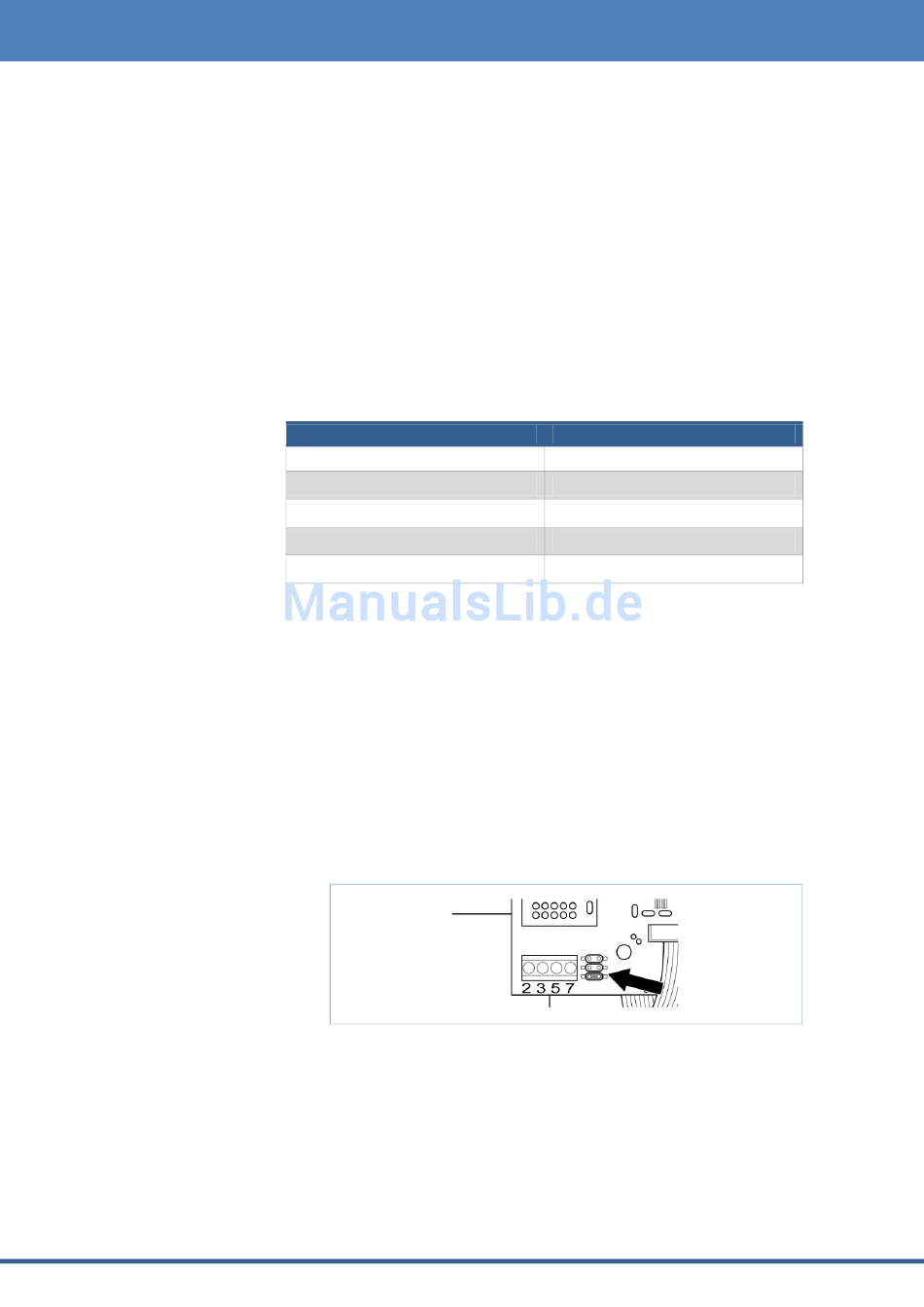

Abbildung 11: PiggyBack – Jumper stecken
6 Wechselrichter schließen, wenn kein weiterer Wechselrichter ange-
schlossen werden soll
7 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Seite 17).
Klemmleiste Wechselrichter
Klemme
2
3
5
7
Wechselrichter anschließen
23 von 345
SMA
