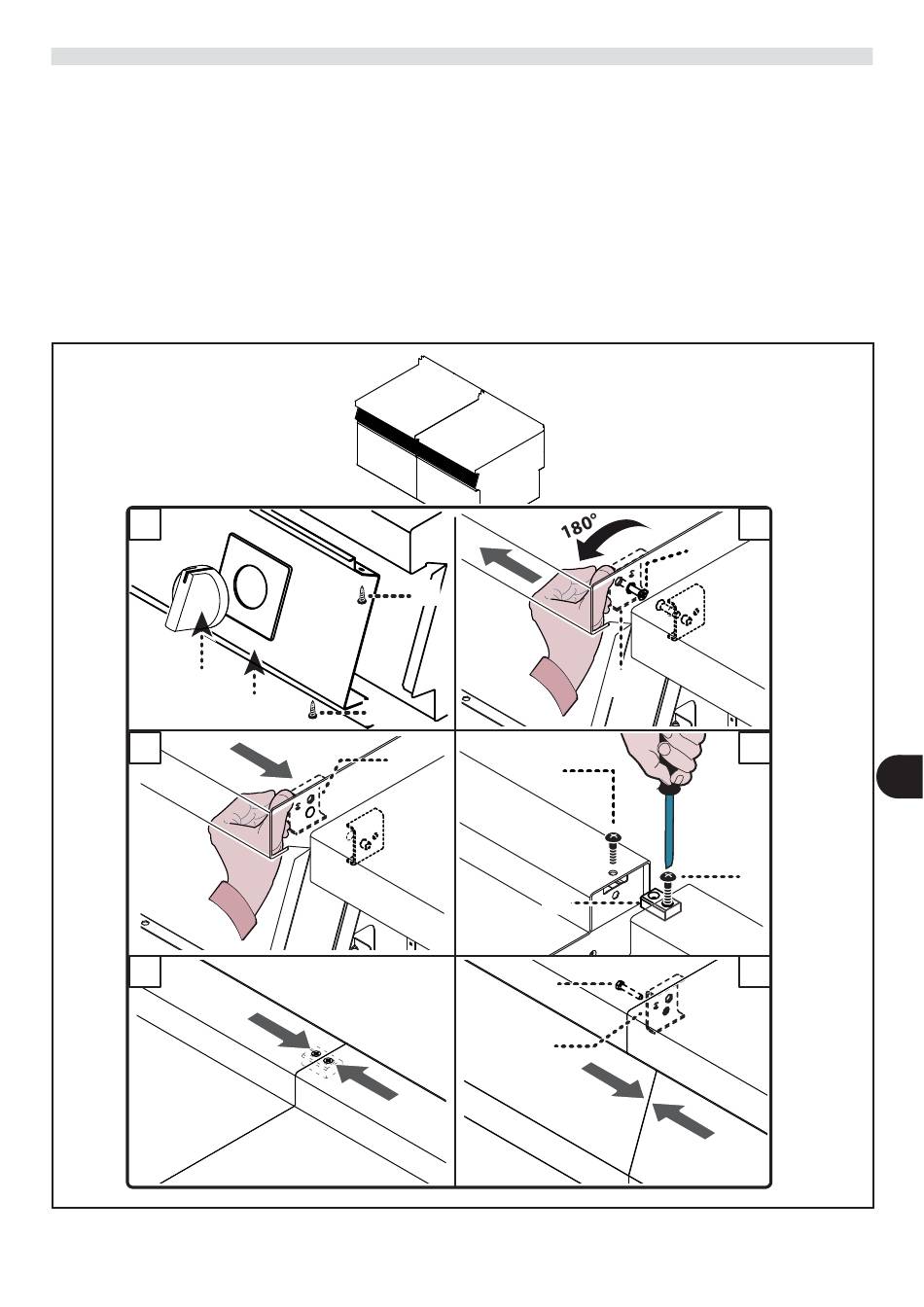

Per montare le apparecchiature in batteria (fi an-
co a fi anco) procedere nel modo indicato.
Sfi lare le manopole (A) (fi g.1).
1)
Svitare le viti (C) e smontare i cruscotti (B)
2)
(fi g.1).
Svitare la vite (D) e ruotare la staff a (E) di 180°
3)
in senso antiorario (fi g.2-3).
Collegare le apparecchiature con le viti (F) e la
4)
staff a (G) (parte posteriore) (fi g.4-5).
1
A
3
5
3326541_inst

MONTAGGIO APPARECCHIATURE IN BATTERIA

B
C
E
Collegare le apparecchiature con la vite (H)
5)
(forniita a corredo) e la staff a (E) (parte ante-
riore) (fi g.6).
Rimontare i cruscotti (B) e le manopole (A) ad
6)
operazione ultimata (fi g.1).
Per le apparecchiature in batteria sono disponi-
bili, a richiesta, diversi kit di allestimento (vedi
"catalogo generale").
C
F
G
H
E
