Allacciamento Elettrico - Angelo Po 1N1TPEE Bedienhandbuch

Important Important Importante Wichit Importante
Chi è autorizzato ad eff ettuare le operazioni
di allacciamento deve possedere capacità ed
esperienza acquisita e riconosciuta nel set-
tore specifi co,secondo quanto previsto dalla
legislazione vigente nel paese di installazio-
ne dell'apparecchio. L'allacciamento deve
essere eseguito a regola d'arte e deve tenere
conto di tutti i requisiti normativi e legislati-
vi previsti.
L'apparecchiatura viene fornita con tensione di
funzionamento a 400V/3N oppure su richiesta
a 230V 3 (solo per 1*1TPEE) . L'apparecchiatura
deve essere richiesta per la tensione corretta,
non è consentita nessuna trasformazione.
Per il collegamento diretto alla rete è necessario
prevedere un dispositivo che assicuri la disconnes-
sione dalla rete, con una distanza di apertura dei
contatti che consenta la disconnessione completa
nelle condizioni della categoria di sovratensione III,
conformemente alle regole d'installazione.
Cautela - Avvertenza
Prima di eseguire qualsiasi intervento disatti-
vare l' alimentazione elettrica generale.
IT
A
3326541_inst

ALLACCIAMENTO ELETTRICO

C
E
B
D
B
- 10 -

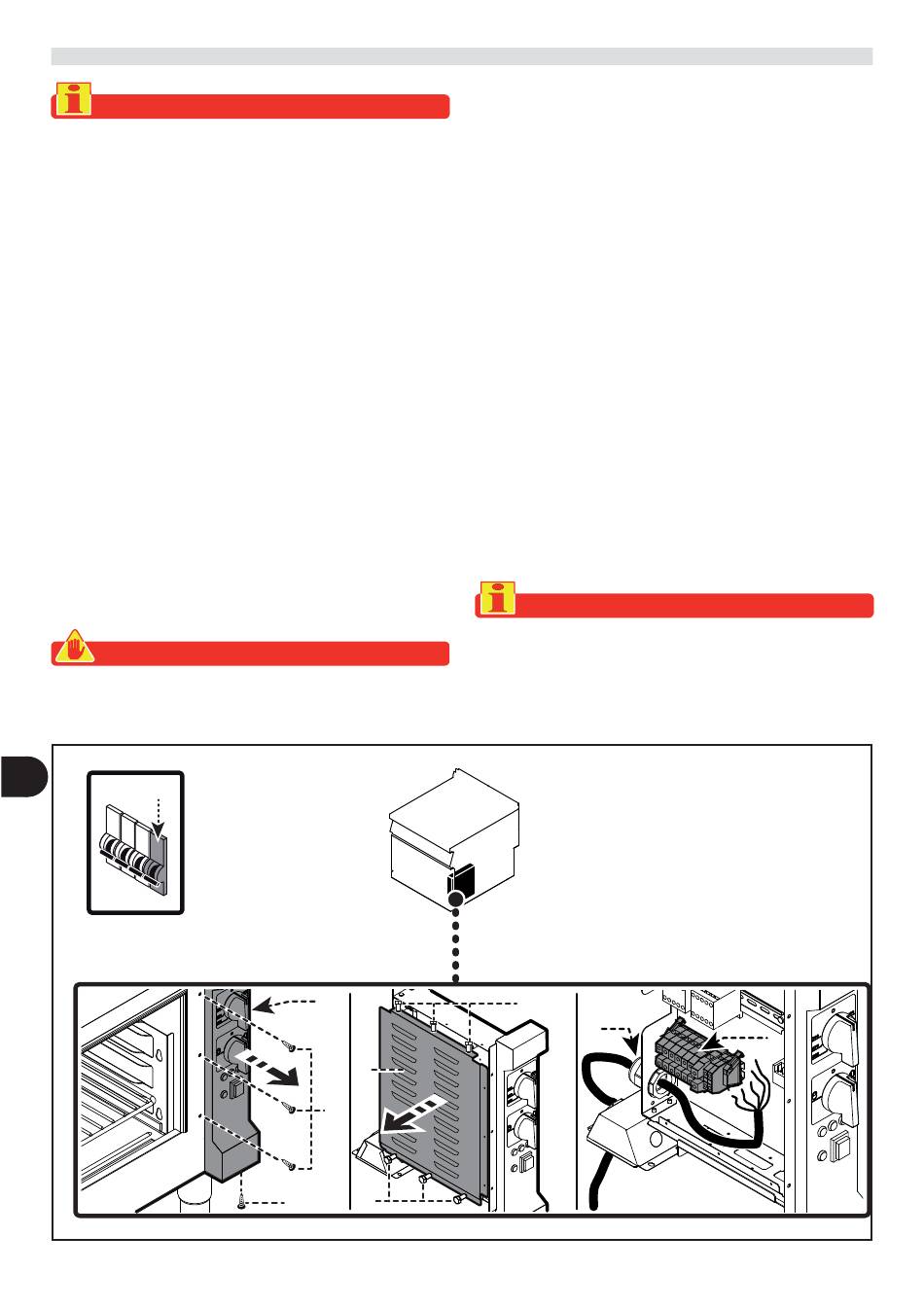

Eff ettuare l'allacciamento dell'apparecchiatura
alla rete di alimentazione nel modo indicato:
Installare, se non è presente, un'interruttore
1)
sezionatore vicino all'apparecchiatura con
(A)
le seguenti caratteristiche:
– Sganciatore termico (per regolazione vedi ta-
bella sezione Allegati).
– Interruttore magnetico curva B (IEC 60898-1).
– Sganciatore diff erenziale regolato a 30 mA.
Svitare le viti (B) ed estrarre la scatola elettrica
2)
(C).
Svitare la vite (D) per smontare la protezione
3)
protezione (E)
.
Collegare l'interruttore sezionatore (A) alla
4)
morsettiera (F) come indicato in fi gura e nello
schema elettrico in fondo al manuale e utiliz-
zando un cavo con le seguenti caratteristiche:
– Peso: ≥ del tipo H05RN-F (designazione 245
IEC 57).
– Temperatura di utilizzo: ≥ 70°C.
Importante Important Wichit Important Importante
In fase di allacciamento fare attenzione al
collegamento dei cavi di neutro e terra.
Serrare il pressacavo (G).
5)
Rimontare il tutto ad operazione ultimata.
6)
D
G
F
ITALIANO
