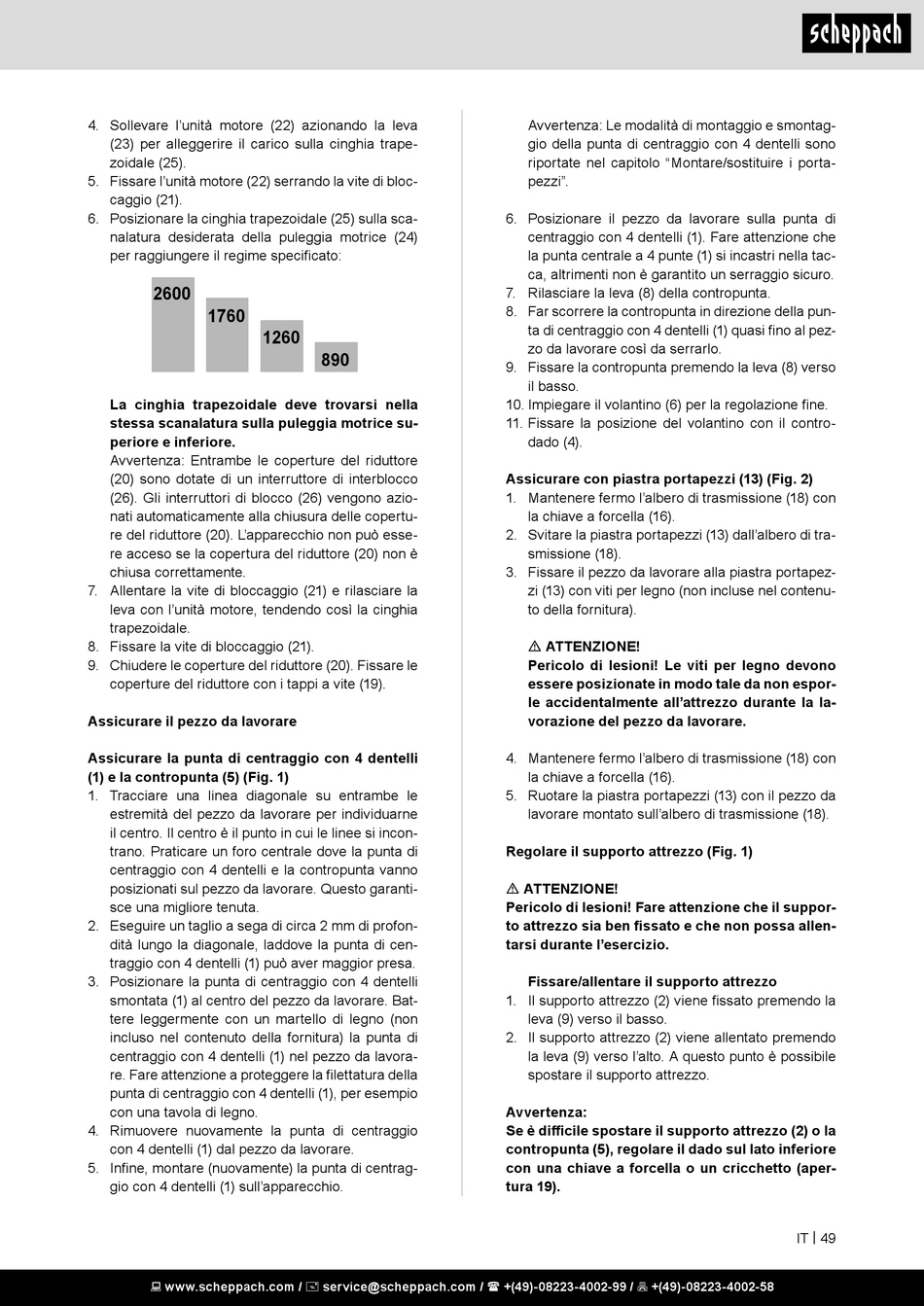

Scheppach DM500T Original Bedienungsanleitung Seite 49

4. Sollevare l'unità motore (22) azionando la leva
(23) per alleggerire il carico sulla cinghia trape-
zoidale (25).
5. Fissare l'unità motore (22) serrando la vite di bloc-
caggio (21).
6. Posizionare la cinghia trapezoidale (25) sulla sca-
nalatura desiderata della puleggia motrice (24)
per raggiungere il regime specificato:
2600
1760
La cinghia trapezoidale deve trovarsi nella
stessa scanalatura sulla puleggia motrice su-
periore e inferiore.
Avvertenza: Entrambe le coperture del riduttore
(20) sono dotate di un interruttore di interblocco
(26). Gli interruttori di blocco (26) vengono azio-
nati automaticamente alla chiusura delle copertu-
re del riduttore (20). L'apparecchio non può esse-
re acceso se la copertura del riduttore (20) non è
chiusa correttamente.
7. Allentare la vite di bloccaggio (21) e rilasciare la
leva con l'unità motore, tendendo così la cinghia
trapezoidale.
8. Fissare la vite di bloccaggio (21).
9. Chiudere le coperture del riduttore (20). Fissare le
coperture del riduttore con i tappi a vite (19).
Assicurare il pezzo da lavorare
Assicurare la punta di centraggio con 4 dentelli
(1) e la contropunta (5) (Fig. 1)
1. Tracciare una linea diagonale su entrambe le
estremità del pezzo da lavorare per individuarne
il centro. Il centro è il punto in cui le linee si incon-
trano. Praticare un foro centrale dove la punta di
centraggio con 4 dentelli e la contropunta vanno
posizionati sul pezzo da lavorare. Questo garanti-
sce una migliore tenuta.
2. Eseguire un taglio a sega di circa 2 mm di profon-
dità lungo la diagonale, laddove la punta di cen-
traggio con 4 dentelli (1) può aver maggior presa.
3. Posizionare la punta di centraggio con 4 dentelli
smontata (1) al centro del pezzo da lavorare. Bat-
tere leggermente con un martello di legno (non
incluso nel contenuto della fornitura) la punta di
centraggio con 4 dentelli (1) nel pezzo da lavora-
re. Fare attenzione a proteggere la filettatura della
punta di centraggio con 4 dentelli (1), per esempio
con una tavola di legno.
4. Rimuovere nuovamente la punta di centraggio
con 4 dentelli (1) dal pezzo da lavorare.
5. Infine, montare (nuovamente) la punta di centrag-
gio con 4 dentelli (1) sull'apparecchio.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1260
890
Avvertenza: Le modalità di montaggio e smontag-
gio della punta di centraggio con 4 dentelli sono
riportate nel capitolo "Montare/sostituire i porta-
pezzi".
6. Posizionare il pezzo da lavorare sulla punta di
centraggio con 4 dentelli (1). Fare attenzione che
la punta centrale a 4 punte (1) si incastri nella tac-
ca, altrimenti non è garantito un serraggio sicuro.
7. Rilasciare la leva (8) della contropunta.
8. Far scorrere la contropunta in direzione della pun-
ta di centraggio con 4 dentelli (1) quasi fino al pez-
zo da lavorare così da serrarlo.
9. Fissare la contropunta premendo la leva (8) verso
il basso.
10. Impiegare il volantino (6) per la regolazione fine.
11. Fissare la posizione del volantino con il contro-
dado (4).
Assicurare con piastra portapezzi (13) (Fig. 2)
1. Mantenere fermo l'albero di trasmissione (18) con
la chiave a forcella (16).
2. Svitare la piastra portapezzi (13) dall'albero di tra-
smissione (18).
3. Fissare il pezzo da lavorare alla piastra portapez-
zi (13) con viti per legno (non incluse nel contenu-
to della fornitura).
m ATTENZIONE!
Pericolo di lesioni! Le viti per legno devono
essere posizionate in modo tale da non espor-
le accidentalmente all'attrezzo durante la la-
vorazione del pezzo da lavorare.
4. Mantenere fermo l'albero di trasmissione (18) con
la chiave a forcella (16).
5. Ruotare la piastra portapezzi (13) con il pezzo da
lavorare montato sull'albero di trasmissione (18).
Regolare il supporto attrezzo (Fig. 1)
m ATTENZIONE!
Pericolo di lesioni! Fare attenzione che il suppor-
to attrezzo sia ben fissato e che non possa allen-
tarsi durante l'esercizio.
Fissare/allentare il supporto attrezzo
1. Il supporto attrezzo (2) viene fissato premendo la
leva (9) verso il basso.
2. Il supporto attrezzo (2) viene allentato premendo
la leva (9) verso l'alto. A questo punto è possibile
spostare il supporto attrezzo.
Avvertenza:
Se è difficile spostare il supporto attrezzo (2) o la
contropunta (5), regolare il dado sul lato inferiore
con una chiave a forcella o un cricchetto (aper-
tura 19).
