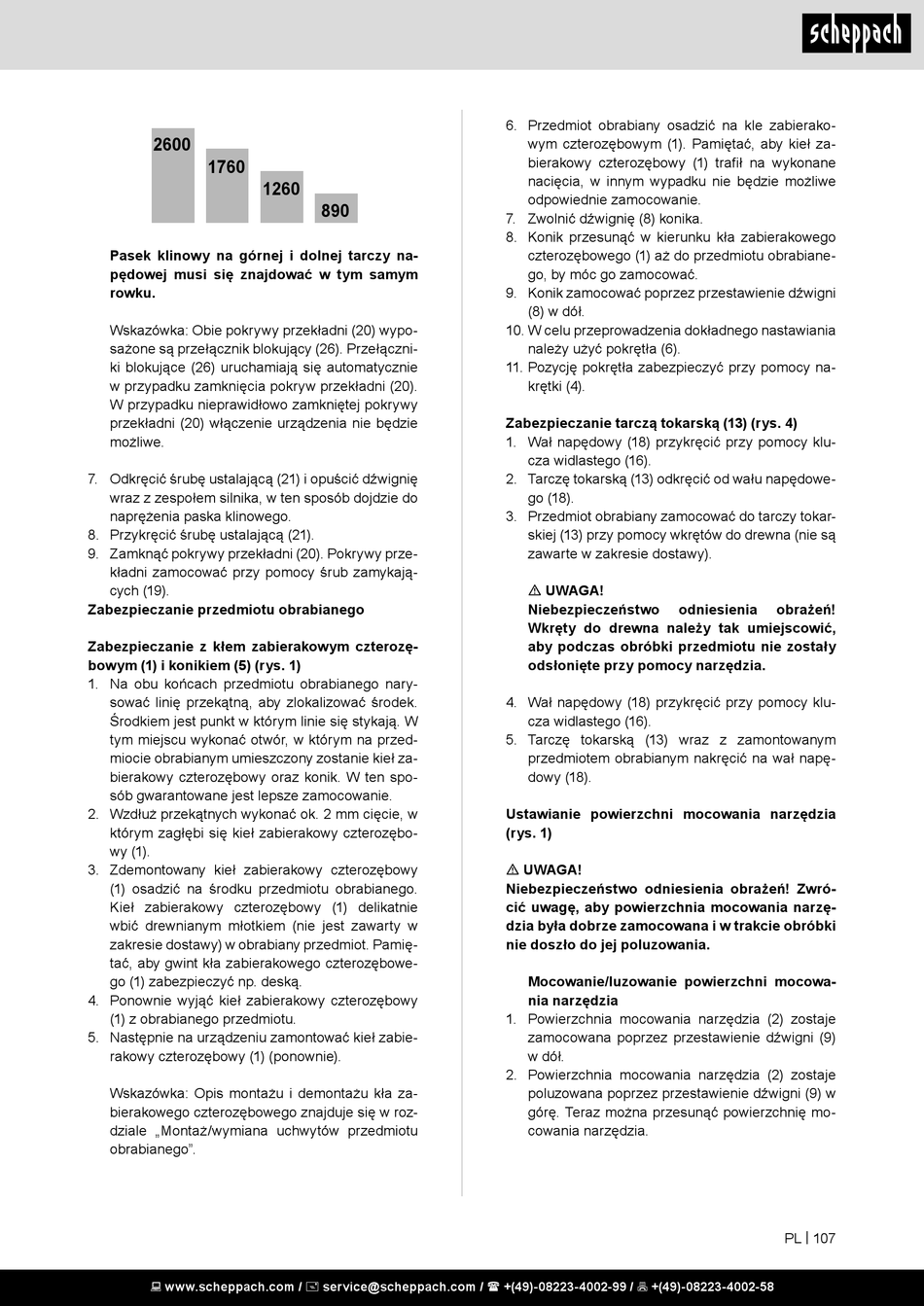

Pasek klinowy na górnej i dolnej tarczy na-
pędowej musi się znajdować w tym samym
rowku.
Wskazówka: Obie pokrywy przekładni (20) wypo-
sażone są przełącznik blokujący (26). Przełączni-
ki blokujące (26) uruchamiają się automatycznie
w przypadku zamknięcia pokryw przekładni (20).
W przypadku nieprawidłowo zamkniętej pokrywy
przekładni (20) włączenie urządzenia nie będzie
możliwe.
7. Odkręcić śrubę ustalającą (21) i opuścić dźwignię
wraz z zespołem silnika, w ten sposób dojdzie do
naprężenia paska klinowego.
8. Przykręcić śrubę ustalającą (21).
9. Zamknąć pokrywy przekładni (20). Pokrywy prze-
kładni zamocować przy pomocy śrub zamykają-
cych (19).
Zabezpieczanie przedmiotu obrabianego
Zabezpieczanie z kłem zabierakowym czterozę-
bowym (1) i konikiem (5) (rys. 1)
1. Na obu końcach przedmiotu obrabianego nary-
sować linię przekątną, aby zlokalizować środek.
Środkiem jest punkt w którym linie się stykają. W
tym miejscu wykonać otwór, w którym na przed-
miocie obrabianym umieszczony zostanie kieł za-
bierakowy czterozębowy oraz konik. W ten spo-
sób gwarantowane jest lepsze zamocowanie.
2. Wzdłuż przekątnych wykonać ok. 2 mm cięcie, w
którym zagłębi się kieł zabierakowy czterozębo-
wy (1).
3. Zdemontowany kieł zabierakowy czterozębowy
(1) osadzić na środku przedmiotu obrabianego.
Kieł zabierakowy czterozębowy (1) delikatnie
wbić drewnianym młotkiem (nie jest zawarty w
zakresie dostawy) w obrabiany przedmiot. Pamię-
tać, aby gwint kła zabierakowego czterozębowe-
go (1) zabezpieczyć np. deską.
4. Ponownie wyjąć kieł zabierakowy czterozębowy
(1) z obrabianego przedmiotu.
5. Następnie na urządzeniu zamontować kieł zabie-
rakowy czterozębowy (1) (ponownie).
Wskazówka: Opis montażu i demontażu kła za-
bierakowego czterozębowego znajduje się w roz-
dziale „Montaż/wymiana uchwytów przedmiotu
obrabianego".
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1260
890
6. Przedmiot obrabiany osadzić na kle zabierako-
wym czterozębowym (1). Pamiętać, aby kieł za-
bierakowy czterozębowy (1) trafił na wykonane
nacięcia, w innym wypadku nie będzie możliwe
odpowiednie zamocowanie.
7. Zwolnić dźwignię (8) konika.
8. Konik przesunąć w kierunku kła zabierakowego
czterozębowego (1) aż do przedmiotu obrabiane-
go, by móc go zamocować.
9. Konik zamocować poprzez przestawienie dźwigni
(8) w dół.
10. W celu przeprowadzenia dokładnego nastawiania
należy użyć pokrętła (6).
11. Pozycję pokrętła zabezpieczyć przy pomocy na-
krętki (4).
Zabezpieczanie tarczą tokarską (13) (rys. 4)
1. Wał napędowy (18) przykręcić przy pomocy klu-
cza widlastego (16).
2. Tarczę tokarską (13) odkręcić od wału napędowe-
go (18).
3. Przedmiot obrabiany zamocować do tarczy tokar-
skiej (13) przy pomocy wkrętów do drewna (nie są
zawarte w zakresie dostawy).
m UWAGA!
Niebezpieczeństwo
odniesienia
Wkręty do drewna należy tak umiejscowić,
aby podczas obróbki przedmiotu nie zostały
odsłonięte przy pomocy narzędzia.
4. Wał napędowy (18) przykręcić przy pomocy klu-
cza widlastego (16).
5. Tarczę tokarską (13) wraz z zamontowanym
przedmiotem obrabianym nakręcić na wał napę-
dowy (18).
Ustawianie powierzchni mocowania narzędzia
(rys. 1)
m UWAGA!
Niebezpieczeństwo odniesienia obrażeń! Zwró-
cić uwagę, aby powierzchnia mocowania narzę-
dzia była dobrze zamocowana i w trakcie obróbki
nie doszło do jej poluzowania.
Mocowanie/luzowanie powierzchni mocowa-
nia narzędzia
1. Powierzchnia mocowania narzędzia (2) zostaje
zamocowana poprzez przestawienie dźwigni (9)
w dół.
2. Powierzchnia mocowania narzędzia (2) zostaje
poluzowana poprzez przestawienie dźwigni (9) w
górę. Teraz można przesunąć powierzchnię mo-
cowania narzędzia.
obrażeń!
PL | 107
