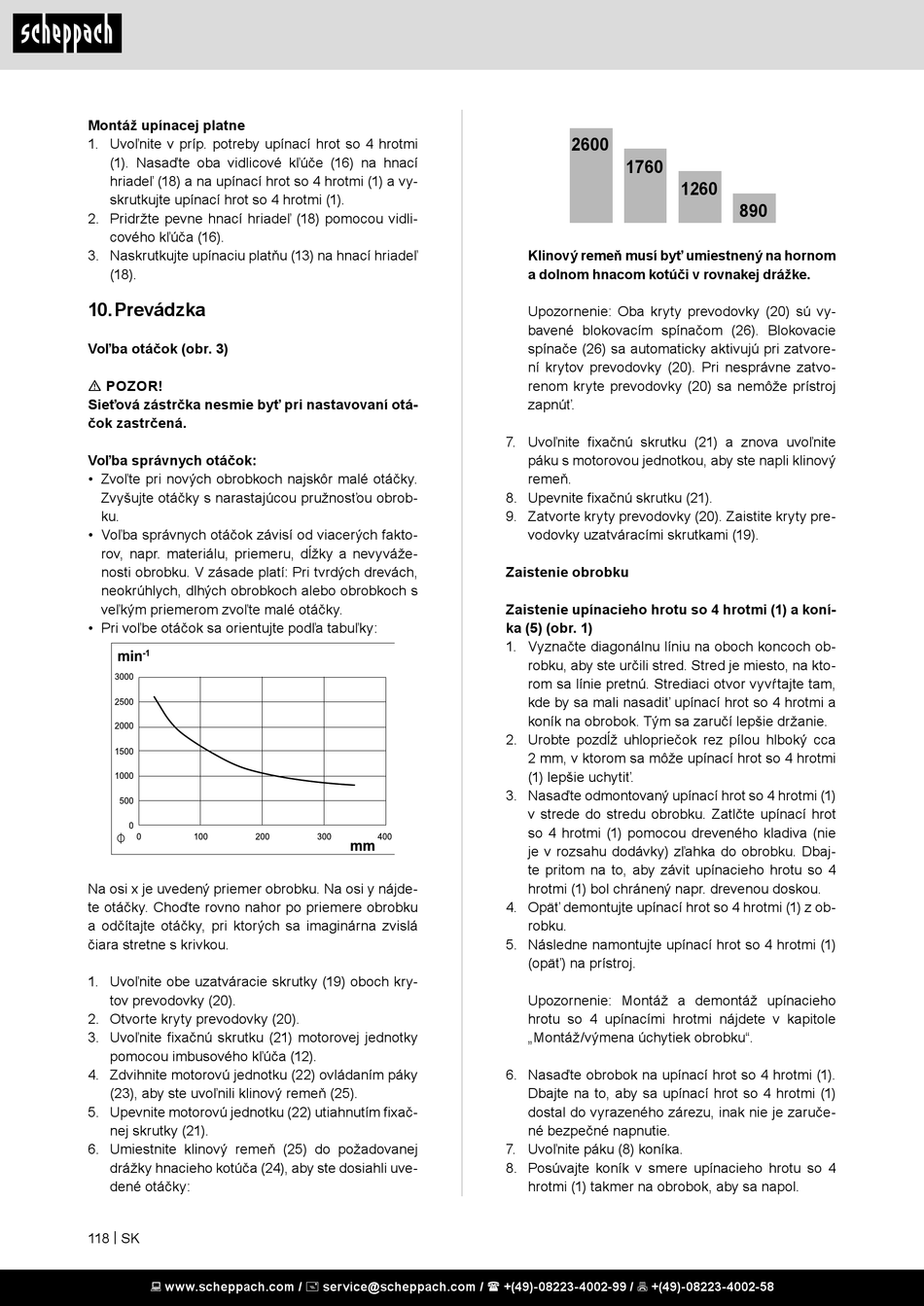

Prevádzka - Scheppach DM500T Original Bedienungsanleitung

Montáž upínacej platne
1. Uvoľnite v príp. potreby upínací hrot so 4 hrotmi
(1). Nasaďte oba vidlicové kľúče (16) na hnací
hriadeľ (18) a na upínací hrot so 4 hrotmi (1) a vy-
skrutkujte upínací hrot so 4 hrotmi (1).
2. Pridržte pevne hnací hriadeľ (18) pomocou vidli-
cového kľúča (16).
3. Naskrutkujte upínaciu platňu (13) na hnací hriadeľ
(18).
10. Prevádzka
Voľba otáčok (obr. 3)
m POZOR!
Sieťová zástrčka nesmie byť pri nastavovaní otá-
čok zastrčená.
Voľba správnych otáčok:
• Zvoľte pri nových obrobkoch najskôr malé otáčky.
Zvyšujte otáčky s narastajúcou pružnosťou obrob-
ku.
• Voľba správnych otáčok závisí od viacerých fakto-
rov, napr. materiálu, priemeru, dĺžky a nevyváže-
nosti obrobku. V zásade platí: Pri tvrdých drevách,
neokrúhlych, dlhých obrobkoch alebo obrobkoch s
veľkým priemerom zvoľte malé otáčky.
• Pri voľbe otáčok sa orientujte podľa tabuľky:
Na osi x je uvedený priemer obrobku. Na osi y nájde-
te otáčky. Choďte rovno nahor po priemere obrobku
a odčítajte otáčky, pri ktorých sa imaginárna zvislá
čiara stretne s krivkou.
1. Uvoľnite obe uzatváracie skrutky (19) oboch kry-
tov prevodovky (20).
2. Otvorte kryty prevodovky (20).
3. Uvoľnite fixačnú skrutku (21) motorovej jednotky
pomocou imbusového kľúča (12).
4. Zdvihnite motorovú jednotku (22) ovládaním páky
(23), aby ste uvoľnili klinový remeň (25).
5. Upevnite motorovú jednotku (22) utiahnutím fixač-
nej skrutky (21).
6. Umiestnite klinový remeň (25) do požadovanej
drážky hnacieho kotúča (24), aby ste dosiahli uve-
dené otáčky:
118 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2600
1760
1260
Klinový remeň musí byť umiestnený na hornom
a dolnom hnacom kotúči v rovnakej drážke.
Upozornenie: Oba kryty prevodovky (20) sú vy-
bavené blokovacím spínačom (26). Blokovacie
spínače (26) sa automaticky aktivujú pri zatvore-
ní krytov prevodovky (20). Pri nesprávne zatvo-
renom kryte prevodovky (20) sa nemôže prístroj
zapnúť.
7. Uvoľnite fixačnú skrutku (21) a znova uvoľnite
páku s motorovou jednotkou, aby ste napli klinový
remeň.
8. Upevnite fixačnú skrutku (21).
9. Zatvorte kryty prevodovky (20). Zaistite kryty pre-
vodovky uzatváracími skrutkami (19).
Zaistenie obrobku
Zaistenie upínacieho hrotu so 4 hrotmi (1) a koní-
ka (5) (obr. 1)
1. Vyznačte diagonálnu líniu na oboch koncoch ob-
robku, aby ste určili stred. Stred je miesto, na kto-
rom sa línie pretnú. Strediaci otvor vyvŕtajte tam,
kde by sa mali nasadiť upínací hrot so 4 hrotmi a
koník na obrobok. Tým sa zaručí lepšie držanie.
2. Urobte pozdĺž uhlopriečok rez pílou hlboký cca
2 mm, v ktorom sa môže upínací hrot so 4 hrotmi
(1) lepšie uchytiť.
3. Nasaďte odmontovaný upínací hrot so 4 hrotmi (1)
v strede do stredu obrobku. Zatlčte upínací hrot
so 4 hrotmi (1) pomocou dreveného kladiva (nie
je v rozsahu dodávky) zľahka do obrobku. Dbaj-
te pritom na to, aby závit upínacieho hrotu so 4
hrotmi (1) bol chránený napr. drevenou doskou.
4. Opäť demontujte upínací hrot so 4 hrotmi (1) z ob-
robku.
5. Následne namontujte upínací hrot so 4 hrotmi (1)
(opäť) na prístroj.
Upozornenie: Montáž a demontáž upínacieho
hrotu so 4 upínacími hrotmi nájdete v kapitole
„Montáž/výmena úchytiek obrobku".
6. Nasaďte obrobok na upínací hrot so 4 hrotmi (1).
Dbajte na to, aby sa upínací hrot so 4 hrotmi (1)
dostal do vyrazeného zárezu, inak nie je zaruče-
né bezpečné napnutie.
7. Uvoľnite páku (8) koníka.
8. Posúvajte koník v smere upínacieho hrotu so 4
hrotmi (1) takmer na obrobok, aby sa napol.
890
