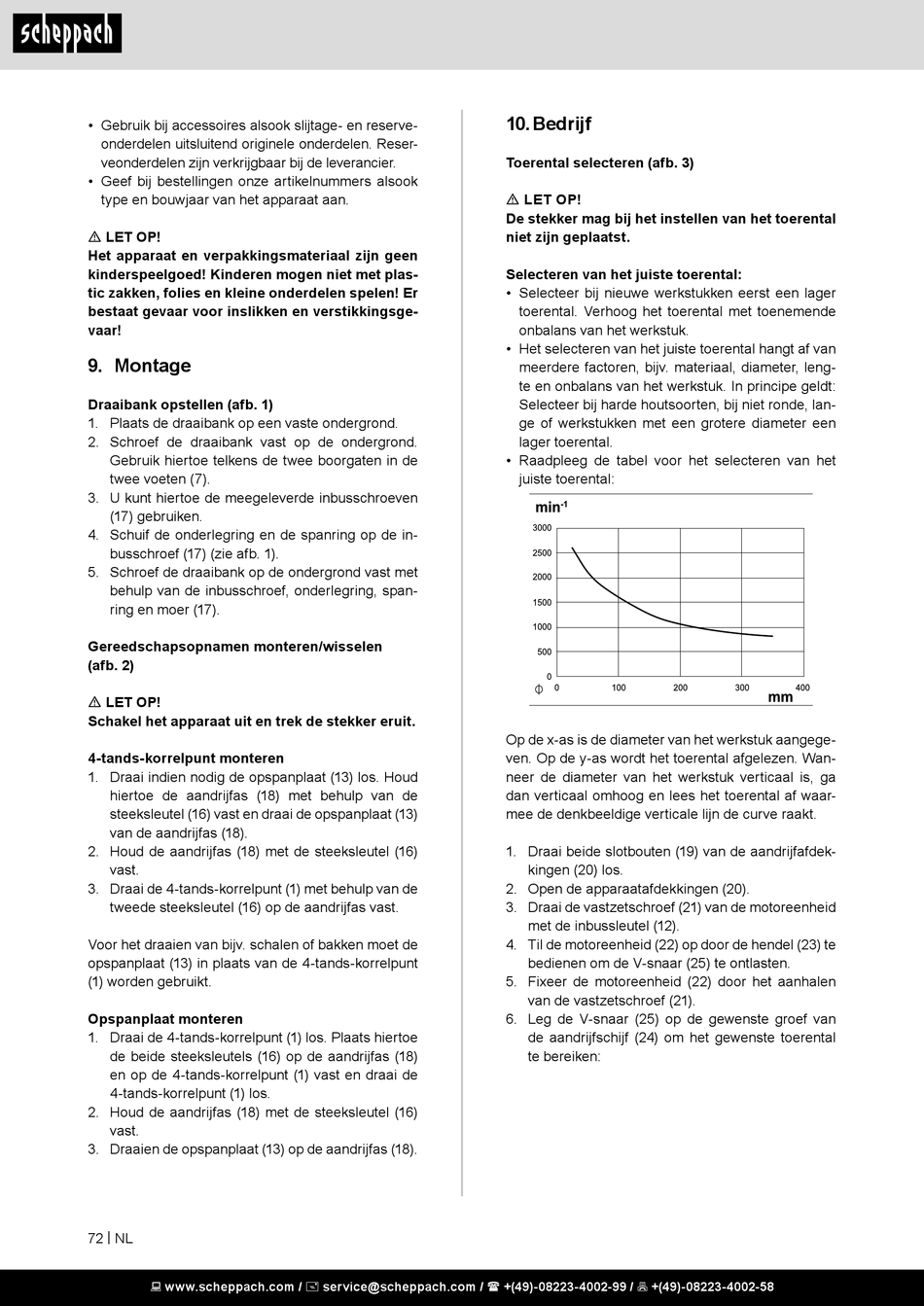

• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!

9. Montage

Draaibank opstellen (afb. 1)
1. Plaats de draaibank op een vaste ondergrond.
2. Schroef de draaibank vast op de ondergrond.
Gebruik hiertoe telkens de twee boorgaten in de
twee voeten (7).
3. U kunt hiertoe de meegeleverde inbusschroeven
(17) gebruiken.
4. Schuif de onderlegring en de spanring op de in-
busschroef (17) (zie afb. 1).
5. Schroef de draaibank op de ondergrond vast met
behulp van de inbusschroef, onderlegring, span-
ring en moer (17).
Gereedschapsopnamen monteren/wisselen
(afb. 2)
m LET OP!
Schakel het apparaat uit en trek de stekker eruit.
4-tands-korrelpunt monteren
1. Draai indien nodig de opspanplaat (13) los. Houd
hiertoe de aandrijfas (18) met behulp van de
steeksleutel (16) vast en draai de opspanplaat (13)
van de aandrijfas (18).
2. Houd de aandrijfas (18) met de steeksleutel (16)
vast.
3. Draai de 4-tands-korrelpunt (1) met behulp van de
tweede steeksleutel (16) op de aandrijfas vast.
Voor het draaien van bijv. schalen of bakken moet de
opspanplaat (13) in plaats van de 4-tands-korrelpunt
(1) worden gebruikt.
Opspanplaat monteren
1. Draai de 4-tands-korrelpunt (1) los. Plaats hiertoe
de beide steeksleutels (16) op de aandrijfas (18)
en op de 4-tands-korrelpunt (1) vast en draai de
4-tands-korrelpunt (1) los.
2. Houd de aandrijfas (18) met de steeksleutel (16)
vast.
3. Draaien de opspanplaat (13) op de aandrijfas (18).
72 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Bedrijf

Toerental selecteren (afb. 3)
m LET OP!
De stekker mag bij het instellen van het toerental
niet zijn geplaatst.
Selecteren van het juiste toerental:
• Selecteer bij nieuwe werkstukken eerst een lager
toerental. Verhoog het toerental met toenemende
onbalans van het werkstuk.
• Het selecteren van het juiste toerental hangt af van
meerdere factoren, bijv. materiaal, diameter, leng-
te en onbalans van het werkstuk. In principe geldt:
Selecteer bij harde houtsoorten, bij niet ronde, lan-
ge of werkstukken met een grotere diameter een
lager toerental.
• Raadpleeg de tabel voor het selecteren van het
juiste toerental:
Op de x-as is de diameter van het werkstuk aangege-
ven. Op de y-as wordt het toerental afgelezen. Wan-
neer de diameter van het werkstuk verticaal is, ga
dan verticaal omhoog en lees het toerental af waar-
mee de denkbeeldige verticale lijn de curve raakt.
1. Draai beide slotbouten (19) van de aandrijfafdek-
kingen (20) los.
2. Open de apparaatafdekkingen (20).
3. Draai de vastzetschroef (21) van de motoreenheid
met de inbussleutel (12).
4. Til de motoreenheid (22) op door de hendel (23) te
bedienen om de V-snaar (25) te ontlasten.
5. Fixeer de motoreenheid (22) door het aanhalen
van de vastzetschroef (21).
6. Leg de V-snaar (25) op de gewenste groef van
de aandrijfschijf (24) om het gewenste toerental
te bereiken:
