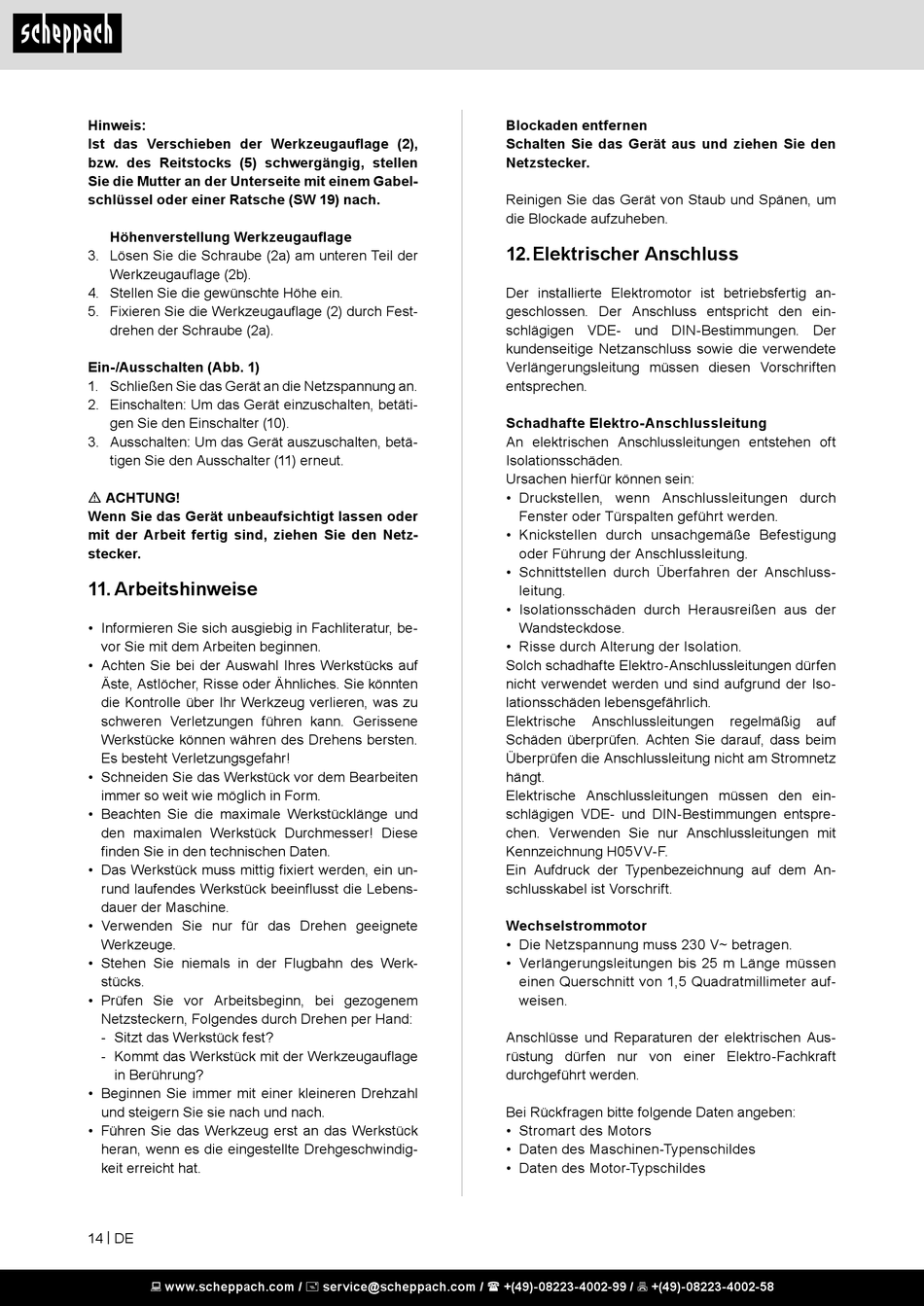

Arbeitshinweise; Elektrischer Anschluss - Scheppach DM500T Original Bedienungsanleitung

Hinweis:
Ist das Verschieben der Werkzeugauflage (2),
bzw. des Reitstocks (5) schwergängig, stellen
Sie die Mutter an der Unterseite mit einem Gabel-
schlüssel oder einer Ratsche (SW 19) nach.
Höhenverstellung Werkzeugauflage
3. Lösen Sie die Schraube (2a) am unteren Teil der
Werkzeugauflage (2b).
4. Stellen Sie die gewünschte Höhe ein.
5. Fixieren Sie die Werkzeugauflage (2) durch Fest-
drehen der Schraube (2a).
Ein-/Ausschalten (Abb. 1)
1. Schließen Sie das Gerät an die Netzspannung an.
2. Einschalten: Um das Gerät einzuschalten, betäti-
gen Sie den Einschalter (10).
3. Ausschalten: Um das Gerät auszuschalten, betä-
tigen Sie den Ausschalter (11) erneut.
m ACHTUNG!
Wenn Sie das Gerät unbeaufsichtigt lassen oder
mit der Arbeit fertig sind, ziehen Sie den Netz-
stecker.

11. Arbeitshinweise

• Informieren Sie sich ausgiebig in Fachliteratur, be-
vor Sie mit dem Arbeiten beginnen.
• Achten Sie bei der Auswahl Ihres Werkstücks auf
Äste, Astlöcher, Risse oder Ähnliches. Sie könnten
die Kontrolle über Ihr Werkzeug verlieren, was zu
schweren Verletzungen führen kann. Gerissene
Werkstücke können währen des Drehens bersten.
Es besteht Verletzungsgefahr!
• Schneiden Sie das Werkstück vor dem Bearbeiten
immer so weit wie möglich in Form.
• Beachten Sie die maximale Werkstücklänge und
den maximalen Werkstück Durchmesser! Diese
finden Sie in den technischen Daten.
• Das Werkstück muss mittig fixiert werden, ein un-
rund laufendes Werkstück beeinflusst die Lebens-
dauer der Maschine.
• Verwenden Sie nur für das Drehen geeignete
Werkzeuge.
• Stehen Sie niemals in der Flugbahn des Werk-
stücks.
• Prüfen Sie vor Arbeitsbeginn, bei gezogenem
Netzsteckern, Folgendes durch Drehen per Hand:
- Sitzt das Werkstück fest?
- Kommt das Werkstück mit der Werkzeugauflage
in Berührung?
• Beginnen Sie immer mit einer kleineren Drehzahl
und steigern Sie sie nach und nach.
• Führen Sie das Werkzeug erst an das Werkstück
heran, wenn es die eingestellte Drehgeschwindig-
keit erreicht hat.
14 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Blockaden entfernen
Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker.
Reinigen Sie das Gerät von Staub und Spänen, um
die Blockade aufzuheben.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschluss-
leitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen.
• Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft
durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes
regelmäßig auf
