Kabeldämpfung der verschiedenen Kabeltypen bei 2,4 GHz
Kabellänge
RG 58
RG 213 U
Aircell 7, CA 2420
Ecoflex 10, CA 2430
Wir empfehlen den Einsatz des Antennenverstärkers CA 2441 ab einer Kabeldämpfung von ca. 12 - 15 dB, d.h. beim Kabel
CA 2420 ab einer Länge von ca. 40 m und bei CA 2430 ab ca. 60 m.

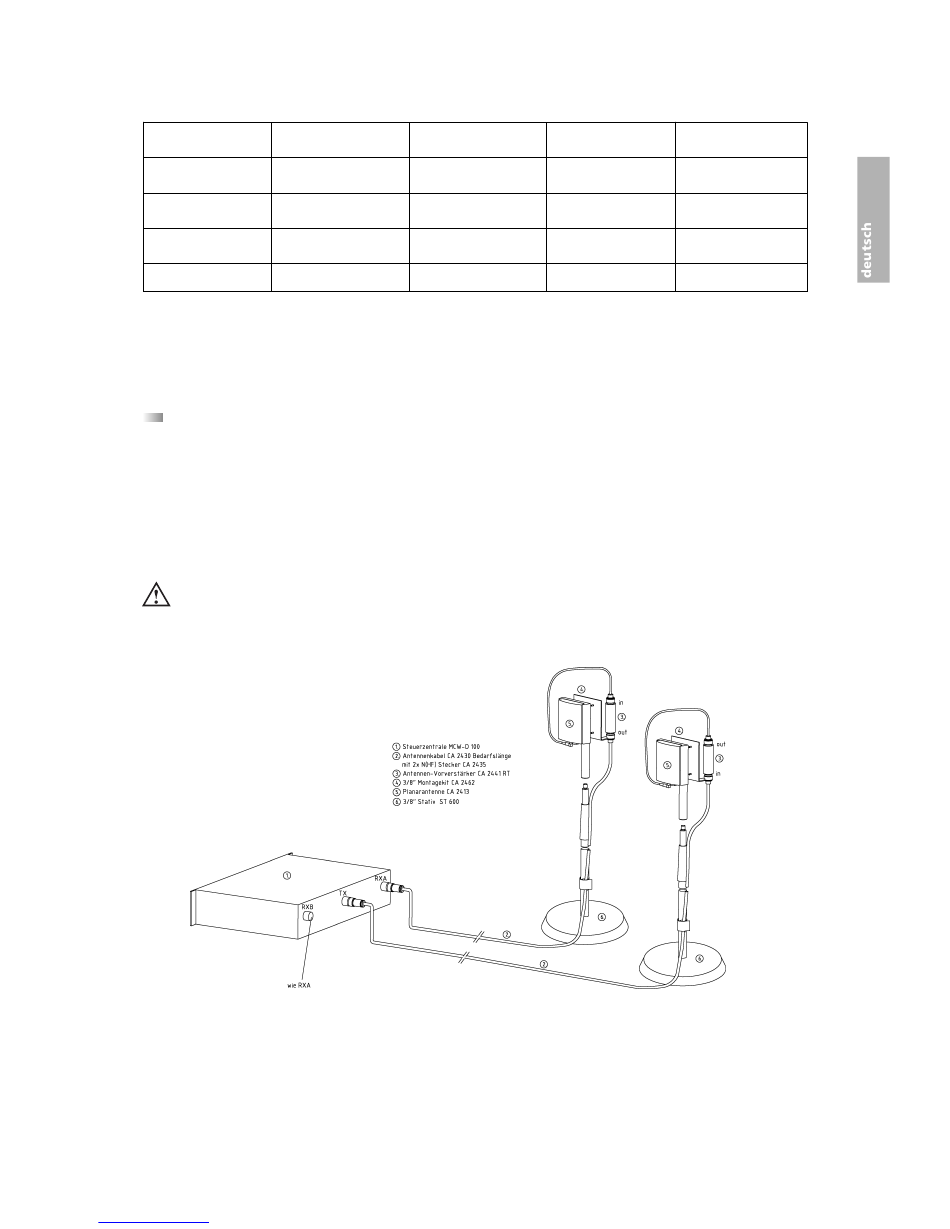

1.4 Fernspeisung der Antennensignalverstärker über Zentrale
Die Antennensignalverstärker können über die Steuerzentrale MCW-D 200 ferngespeist werden. Im Innern der
Steuerzentrale MCW-D 200 befindet sich eine Diagnose-LED, die durch die Lüftungsschlitze auf der Rückseite gesehen werden
kann.
Diese LED leuchtet grün, wenn die Fernspeisespannung an allen Antennenbuchsen 5 V beträgt.
Die LED blinkt rot, wenn an einer Antennenbuchse ein Kurzschluss auftritt. Überprüfen Sie in diesem Fall die Antennen-
verkabelung.
Die Fernspeisespannung von 5 V dient zur Versorgung der Antennensignalverstärker CA 2441 RT und CA 2441 T.
ACHTUNG:
• Die Antennensignalverstärker CA 2441 RT und CA 2441 T dürfen nur mit 5 V DC betrieben werden.
• Bei Anschluss eines CA 2441 an den TX-Ausgang der MCW-D 200 muss ein Anschlusskabel mit mindestens 10 dB
Downloaded from www.Manualslib.com
100 m
100 dB
49 dB
41 dB
24 dB
Dämpfung eingesetzt werden.
manuals search engine
50 m 30 m
50 dB 30 dB
24 dB 15 dB
20 dB 12 dB
12 dB 7 dB
ungeeignet
nur kurze Kabellänge
mittlere Kabellänge
längere Kabel
9
