Température de fonctionnement . . . . . . . . . . . . . . . . 40° C pendant la charge (< 90% humidité)
Température de stockage. . . . . . . . . . . . . . . . . . . . . . -20° C – 55°C
Ventilateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Allumage automatique
Nombre de poste . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 postes parallel
Temps de charge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . env. 2h quand la batterie est vide
Temps minimal de charge en mode Formation . . . . . 30 min
Indication par LED de l'état de charge:
a) ___ ___ ___ __ LED clignotante doucement: . . Accumulateur en charge
b) _________________ LED illuminée constamment: . . Accumulateur complètement chargé
c) - - - - - - - - - - - - - - LED clignotante rapidement: . . Erreur
d) LED éteinte: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pas de poste dans le compartiment de charge correspondant
e) . . . . . . . . LED clignotante brièvement: . . Mode Formation
f) . - . - . - . - . - . - . - . clignotante brièvement et
longtemps :. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Charge en mode Formation
Dimensions ( L X H X P) . . . . . . . . . . . . . . . . . . . . . . . 657 X 370 X 451 mm
Carte CA 2451 Entrées / Sorties individuelles
8 entrées. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecteur Sub-D 25 points Femelle (Brochage type TASCAM)
Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz – 10 kHz (-3dB)
8 sorties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecteur Sub-D 25 points Femelle (Brochage type TASCAM)
Réponse en fréquence . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz – 10 kHz (-3dB)
Niveau de sortie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 6 dB pour le niveau max.
Niveau d'entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 6 dB pour le niveau max. sans limiteur

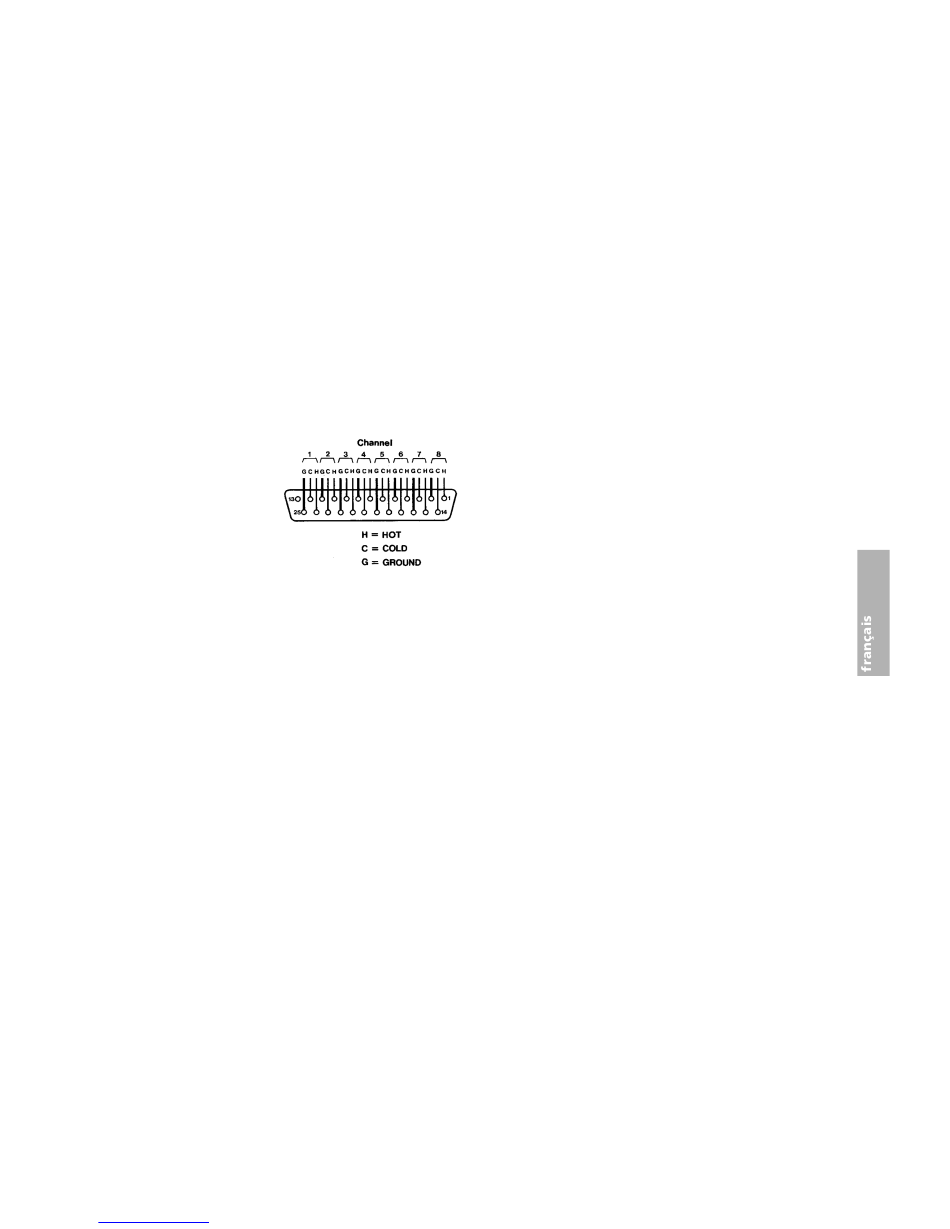

Brochage:
MCW-D 200 Affectation Audio et Connexion de la CA 2451
Fonction
Sortie 1
Sortie 2
Sortie 3
Sortie 4
Sortie 5
Sortie 6
Sortie 7
Sortie 8
Entrée 1
Entrée 2
Entrée 3
Entrée 4
Entrée 5
Entrée 6
Entrée 7
Entrée 8
CA 2455 Alimentation
Tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 V (± 0,5 V) Continu
Intensité maximale admissible . . . . . . . . . . . . . . . . . . 333 mA max.
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 –240 Vca 50/60 Hz
Connecteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Prise type Euro, autre type sur demande
CA 2456 Chargeur individuel
Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ansmann ACS 410 spécial voyage
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 –240 Vca 50/60 Hz, adaptateur pour : Europe, UK, USA et Australie
Courant de charge . . . . . . . . . . . . . . . . . . . . . . . . . . . 650 mA max. (début de charge avec 80 mA environ)
Contrôle de la charge. . . . . . . . . . . . . . . . . . . . . . . . . Reconnaissance D tension, et temporisation
Fonction additionnelle . . . . . . . . . . . . . . . . . . . . . . . . Pré-décharge par un interrupteur
Indications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED rouge d'indication de charge
Temps de charge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . env. 4h quand la batterie est vide
Downloaded from www.Manualslib.com
Broches (Chaud, Froid ,Masse)
24, 12, 25 Identique à la sortie principale
10, 23, 11 Premier poste délégué alloué
21, 9, 22 Deuxième poste délégué alloué
7, 20, 8 Troisième poste délégué alloué
18, 6, 19 Quatrième poste délégué alloué
4, 17, 5 Cinquième poste délégué alloué
15, 3, 16 Sixième poste délégué alloué
1, 14, 2 Septième poste délégué alloué
24, 12, 25 Entrée langue originale
10, 23, 11 Entrée langue interprétée 1
21, 9, 22 Entrée langue interprétée 2
7, 20, 8 Entrée langue interprétée 3
18, 6, 19 Entrée langue interprétée 5
4, 17, 5 Entrée langue interprétée 6
15, 3, 16 Entrée langue interprétée 7
1, 14, 2 Entrée langue interprétée 4
