Beyerdynamic MCWDIGITAL 200 Bedienungsanleitung Seite 11

Nehmen Sie den Einbau wie folgt vor:
1. Lösen Sie die Schrauben oben (1) und an den Seiten (2) der MCW-D 200 und nehmen Sie die Abdeckung herunter.
2. Lösen Sie die Schrauben des Sicherungsbügels (3) und stecken Sie die Platine auf einen freien Slot (4).
3. Stecken Sie das Kabel der Platine auf den entsprechenden Antennenanschluß auf. Achten Sie darauf, dass Sie die Anschlüsse
nicht vertauschen. Siehe hierzu Zeichnung 2. Anschlüsse von z B. TX/RX 6 an TX 6 und RX 6, von TX/RX 7 an TX 7 und RX 7
usw. anschließen.
4. Setzen Sie die Abdeckung wieder auf die MCW-D 200 auf und ziehen Sie die Schrauben fest. Achten Sie darauf, dass das gelb-
grüne Schutzleiterkabel sich nicht vom Deckel ablöst.
5. Nach dem Einbau von Modulen müssen die Kanäle mit Hilfe der MCW-D 200 Editor Software eingestellt werden.

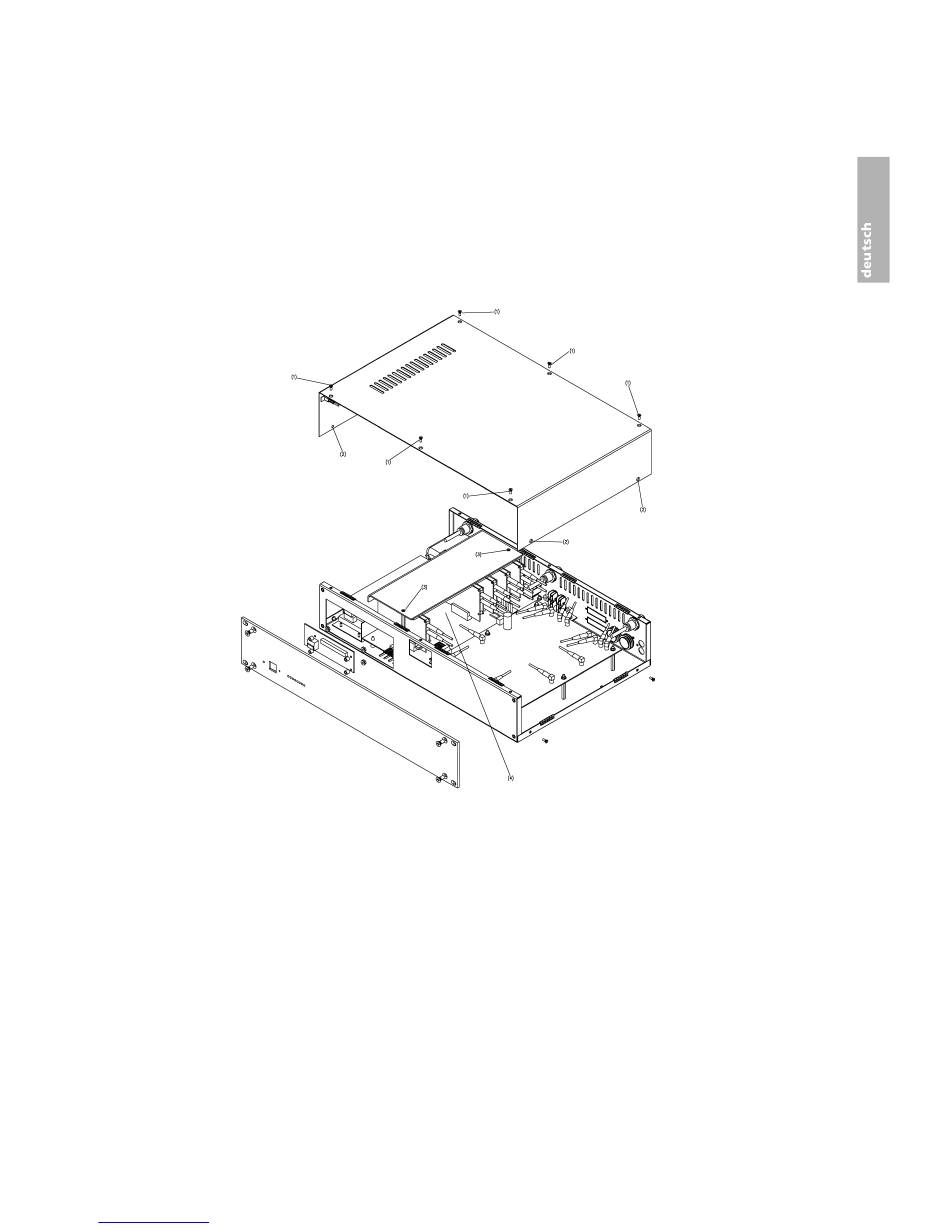

Zeichnung 1
