La carte doit être installé comme décrit ci-dessous:
1. Dévisser les vis (1) sur le dessus et sur les côtés (2) de la centrale MCW-D 200 et enlever le couvercle.
2. Dévisser les vis (3) de la plaque de verrouillage et placer la carte dans un emplacement libre (4).
3. Raccorder le câble de la carte dans la connexion d'antenne correspondante. Assurez vous que vous n'avez pas inter changé les
connexions. Voir aussi le dessin n° 2. La connexion par exemple du canal TX/RX 6 est effectuée vers TX 6 et RX 6, du canal
TX/RX 7 vers TX 7 et RX 7 etc.
4. Replacer le couvercle sur le MCW-D et bloquer les vis. Assurer vous que le câble jaune / vert de mise à la terre n'est pas débran-
ché du couvercle.
5. Après montage des modules, il convient de paramétrer les canaux à l'aide du logiciel Editor MCW-D 200.

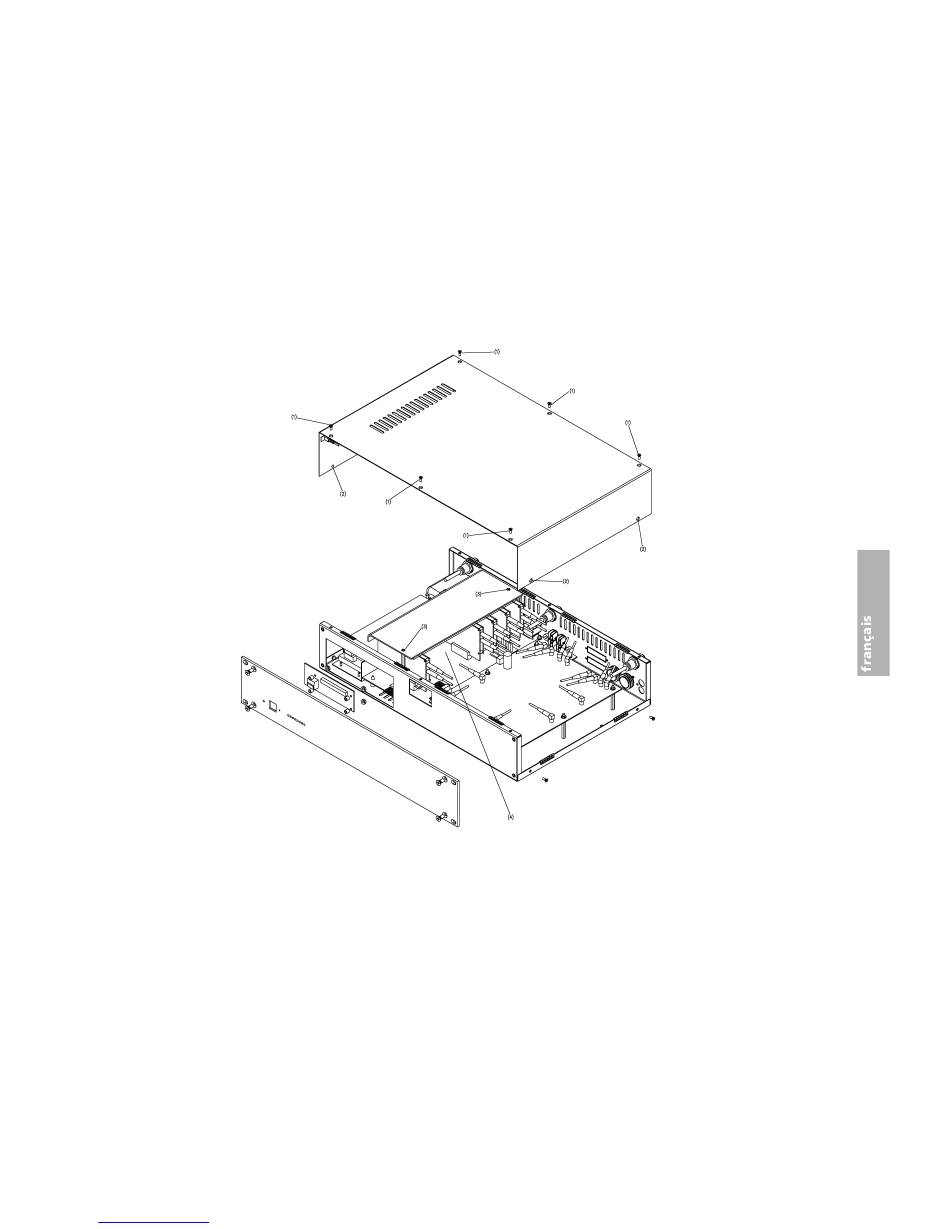

Dessin 1
