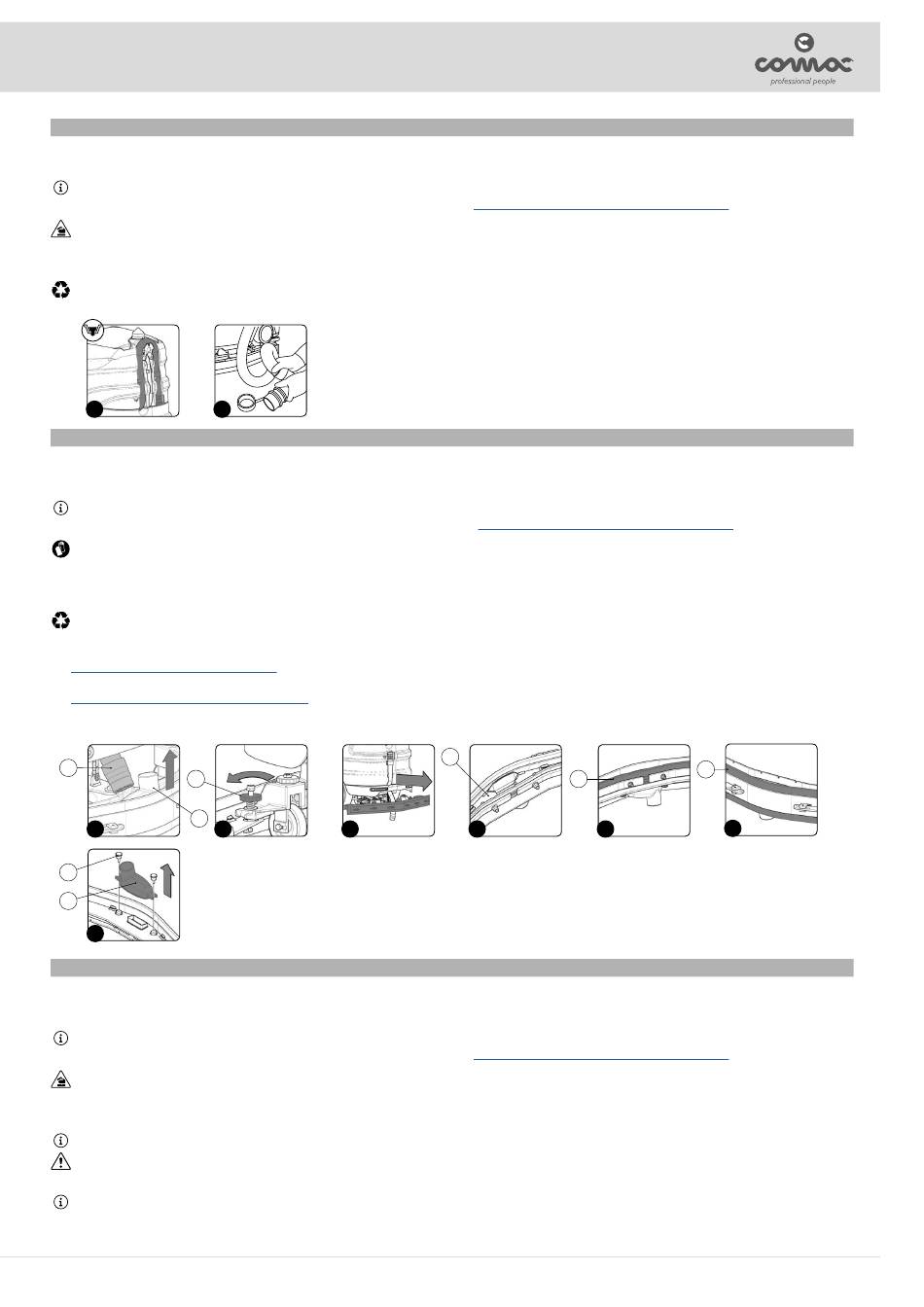

Zum Entleeren des Schmutzwassertanks gehen Sie wie folgt vor:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen (siehe Absatz
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden.
3. Entfernen Sie den Ablaufschlauch des Schmutzwassertanks, der sich im hinteren Teil des Gerätes befindet, von den Feststellern (Abb. 1).
4. Knicken Sie das letzte Stück des Ablaufschlauchs so ab, dass der Inhalt nicht austreten kann (Abb. 2), positionieren Sie den Schlauch auf der Ablassfläche, lösen Sie den Verschluss und lassen Sie allmählich
den Schlauch los.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
5. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
1
2
Die gründliche Reinigung des gesamten Saugblocks gewährleistet eine bessere Trocknung und Sauberkeit des Bodens sowie eine längere Haltbarkeit des Saugmotors.
Zum Reinigen des Saugfußgestells wie folgt vorgehen:
1.
Verbringen Sie die Maschine an den für die Wartung vorgesehenen Ort.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
2.
Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen (siehe Absatz
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden.
3.
Positionieren Sie sich im hinteren Teil der Maschine.
4.
Ziehen Sie den Saugschlauch (1) von der Muffe im Saugstutzen (2) ab (Abb. 1).
5.
Lösen Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (3) (Abb. 2).
Ziehen Sie das Saugfußgestell aus den Schlitzen im Saugfußanschluss (Abb. 3).
6.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
7.
Reinigen Sie die Ansaugkammer (4) des Saugfußgestells zuerst sorgfältig mit einem Wasserstrahl und dann mit einem feuchten Tuch (Abb. 4).
8.
Reinigen Sie den vorderen Gummi (5) des Saugfußgestells zuerst sorgfältig mit einem Wasserstrahl und dann mit einem feuchten Tuch (Abb. 5).
9.
Überprüfen Sie den Abnutzungszustand des vorderen Gummis (5) des Saugfußgestells. Ist die Gummikante, die den Boden berührt, abgenutzt, muss das Gummi ausgetauscht werden, siehe dazu den Absatz
"ERSETZEN DER GUMMIS AM
SAUGFUSSGESTELL".
10. Reinigen Sie den hinteren Gummi (6) des Saugfußgestells zuerst sorgfältig mit einem Wasserstrahl und dann mit einem feuchten Tuch (Abb. 6).
11. Überprüfen Sie den Abnutzungszustand des hinteren Gummis (6) des Saugfußgestells, ist die Gummikante, die den Boden berührt, abgewetzt, muss der Gummi ausgetauscht werden, siehe dazu den Absatz
"AUSWECHSELN DER GUMMIS DES
SAUGFUSSGESTELLS". Der Gummi lässt sich auf jeden Fall auf den 4 Kanten drehen.
12. Lösen Sie die Knäufe (7), mit denen der Saugstutzen (2) am Saugfußgestell befestigt ist (Abb. 7).
13. Reinigen Sie den Saugstutzen (2) zuerst gründlich mit Wasserstrahl und dann mit einem feuchten Lappen. Reinigen Sie außerdem die Auflagefläche am Saugfußgestell.
14. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
1
3
2
1
2
7
2
7
Die gründliche Reinigung des Schwimmerfilters des Schmutzwassertanks garantiert eine bessere Sauberkeit des Bodens und eine längere Nutzungsdauer des Saugmotors.
Zum Reinigen des Schwimmerfilters des Schmutzwassertanks gehen Sie wie folgt vor:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen (siehe Absatz
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden.
3. Umfassen Sie den Griff im hinteren Teil des Deckels des Schmutzwassertanks und entfernen Sie den Deckel des Schmutzwassertanks (1) (Abb. 1).
4. Schrauben Sie den Schwimmerdeckel (2) (Abb. 2).
5. Entfernen Sie den Saugfilter (3) und reinigen Sie ihn (Abb. 3).
HINWEIS: Es empfiehlt sich vor dem Reinigen des Filters die Unreinheiten mit einem Luftstrahl zu entfernen, der Filter muss sich in einem Abstand von mindestens 20 cm zum Luftstrahl befinden.
ACHTUNG: Verwenden Sie keine stark korrosiven Produkte zum Reinigen des Filters, um ihn nicht zu beschädigen.
6. Schrauben Sie den oberen Schwimmerkörper (4) ab (Abb. 4).
HINWEIS: Achten Sie darauf, dass Sie beim Entfernen des oberen Schwimmerkörpers nicht auch den unteren Schwimmerkörper (5)entfernen (Abb. 4).
7. Entfernen Sie den Schwimmer (6) (Abb. 5). Spülen Sie die Innenseite mit Wasserstrahl aus, verwenden Sie ggf. eine Spachtel, um den Schlamm, der sich am Schwimmerboden abgelagert hat, abzukratzen.
ENTLEEREN DES SCHMUTZWASSERTANKS
REINIGUNG DES SAUGFUSSGESTELLS
3
REINIGUNG DES SCHMUTZWASSERTANK-SCHWIMMERFILTERS
"VERBRINGEN DER MASCHINE IN DEN
"VERBRINGEN DER MASCHINE IN DEN
4
5
4
5
"VERBRINGEN DER MASCHINE IN DEN
23
SICHERHEITSZUSTAND").
SICHERHEITSZUSTAND").
6
6
SICHERHEITSZUSTAND").
