ALARM #ID

AL_1: Funktion

Überlastschutz Bürsten

Überlast. Bürsten

AL_2: Funktion

Überlastschutz Sauger

Überlast. Sauger

AL_3: Funktion

Leistungsstufe beschädigt

Leistung beschädigt

AL_4: Funktion

Überstrom an Bürsten oder Sauger

Überstrom

AL_5: Funktion

Thermischer Überlastschutz an Bürstenstufe - Sauger

Übertemperatur

AL_8: Funktion

Bürstenstellantrieb: Endposition nicht erreicht

Act1: Zeitüberschreitung

AL_9: Funktion

Saugfußstellantrieb: Endposition nicht erreicht

Act2: Zeitüberschreitung

AL_12: Traction

Unterspannung

Allgem. Alarm

Überspannung

Schlüssel auf Off

EEprom-Alarm

AL_13: Traction

Pedalriss

Pedalstörung

AL_14: Traction

Pedal beim Einschalten betätigt

Pedal betätigt

AL_15: Traction

Thermischer Überlastschutz bei Antriebsleistungsstufe

Übertemperatur

AL_16: Traction

Antriebsleistungsstufe beschädigt

Leistung beschädigt

AL_17: Traction

Überstrom am Antriebsausgang

Überstrom

AL_18: Traction

Amperometrische Antriebsleistung

Amp. Leist.

STUNDENZÄHLER

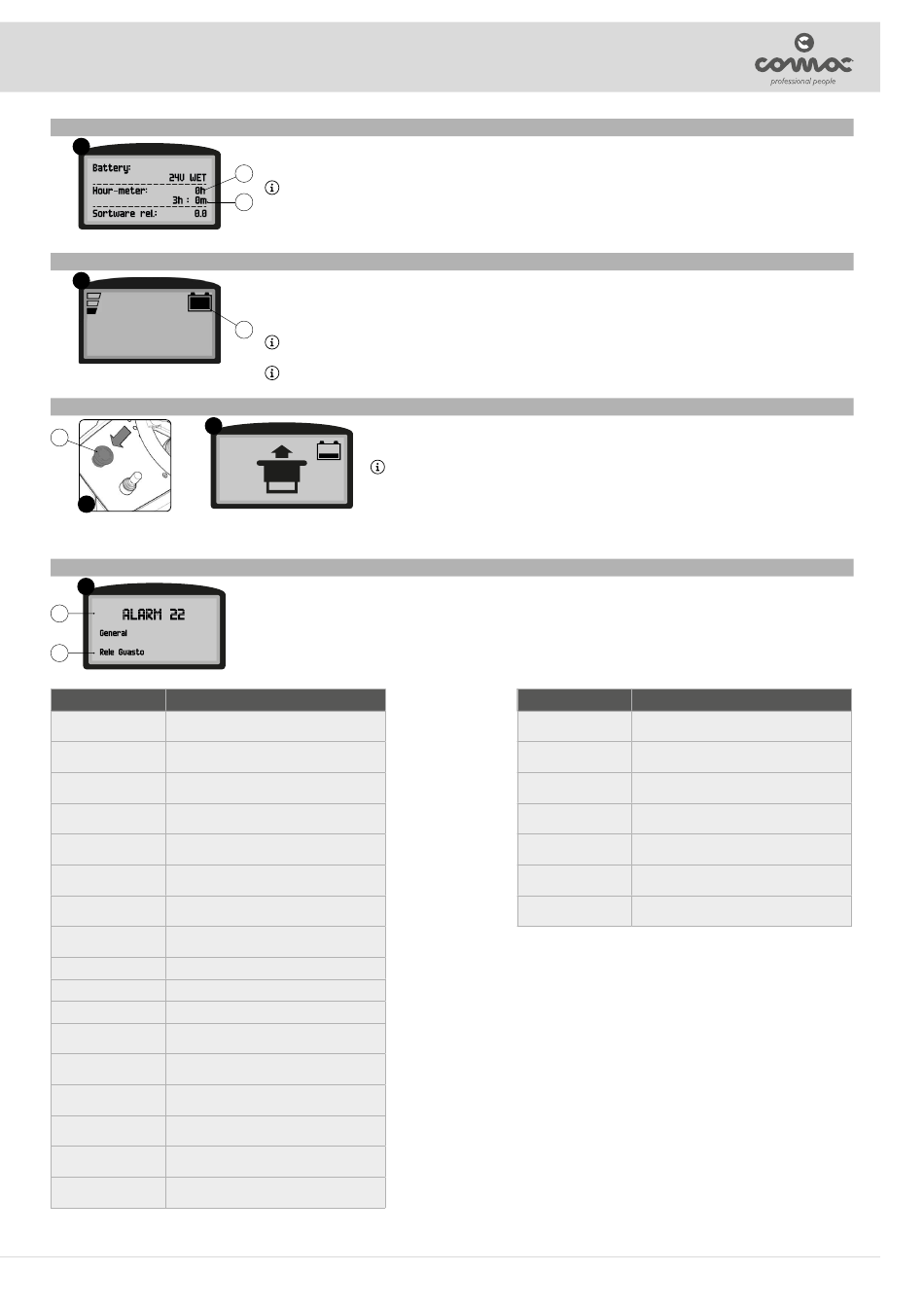

Über das Kontrolldisplay können auf der dritten Bildschirmansicht nach dem Einschalten im mittleren Teil der Bildschirmansicht (Abb. 15) die von der

Maschine ausgeführten Betriebsstunden angesehen werden.

In der ersten Zeile ist die Gesamtbetriebszeit der Maschine (12) zu lesen und in der zweiten Zeile wird die Teilbetriebszeit der Maschine (13) angezeigt.

ANMERKUNG: Die Ziffern mit nachgestelltem "h" kennzeichnen die Stunden, jene mit nachgestelltem "m" die Zehntelstunden (ein Zehntel einer

Stunde entspricht 6 Minuten).

ANZEIGE BATTERIELADESTAND

An der Steuertafel der Maschine befindet sich das Steuerungsdisplay. Oben rechts am Arbeitsbildschirm befindet sich das Grafiksymbol (14), das die

Batteriestandsanzeige kennzeichnet (Abb. 16).

Die Anzeige besteht aus 5 Ladestufen, jede davon verkörpert ca. 20% Restladung. Bei 20% Restladung beginnt das Grafiksymbol zu blinken und nach

wenigen Sekunden erscheint es vergrößert in der Mitte des Bildschirms. In diesem Fall muss die Maschine an den entsprechenden Ort zum Aufladen der

Batterien verbracht werden.

ANMERKUNG: Einige Sekunden nachdem der Batterieladestand 20% erreicht hat, schalten sich die Bürstenmotoren automatisch ab. Mit der

restlichen Ladung ist es jedoch noch möglich, den Trocknungsvorgang durchzuführen, bevor die Maschine zur Aufladestelle gebracht werden muss.

ANMERKUNG: Einige Sekunden nachdem der Batterieladestand 10% erreicht hat, schaltet sich der Saugmotor automatisch ab. Mit der restlichen

Batterieladung können Sie die Maschine auf jeden Fall noch bis zur Aufladestelle bewegen.

NOTSTOPPTASTE

Sollten während der Arbeit Probleme auftreten, drücken Sie den Notstoppschalter (15) an der Bedientafel (Abb. 17). Diese

Funktion unterbricht alle zu diesem Zeitpunkt aktiven Funktionen. Auf diese Weise heben sich sowohl Bürstenkopfgestell als

auch Saugfußgestell vom Boden und schalten sich mit den vorgesehenen Verzögerungen automatisch ab.

ANMERKUNG: Sobald die Notstopptaste (15) gedrückt wird, erscheint am Steuerungsdisplay das zugehörige Symbol

(Abb. 18).

Für die Wiederaufnahme der Arbeit nach dem Abschalten der Maschine und der Problembehebung gehen Sie wie folgt vor:

Stellen Sie den Hauptschalter auf "0", drehen Sie den Schlüssel um eine Vierteldrehung gegen den Uhrzeigersinn.

Stellen Sie den Notstoppschalter (15) in die Ruhestellung, drehen Sie den Schalter um eine Vierteldrehung nach rechts

(wie aus den aufgedruckten Pfeilen ersichtlich).

Stellen Sie den Hauptschalter auf "I", drehen Sie den Schlüssel um eine Vierteldrehung im Uhrzeigersinn.

ALARMMASKE

Tritt ein Fehler auf, erscheint auf dem Kontrolldisplay die entsprechende Alarmbildschirmansicht mit dem Symbol (Abb. 19).

Die Alarmanzeige besteht aus einer ersten blinkenden Zeile, die auf den Code (16) und den Ursprung des Fehlers (17) bezogen ist (Abb. 19). In der zweiten

Zeile wird hingegen eine Zusammenfassung (18) der Fehlerbeschreibung angezeigt.

BEDEUTUNG

ALARM #ID

AL_19: Traction

Relais PW-Stufe

AL_20: Allgemein

Speicherfehler

AL_21: Allgemein

Schlüsselstörung

AL_22: Allgemein

Relais defekt

AL_23: Allgemein
