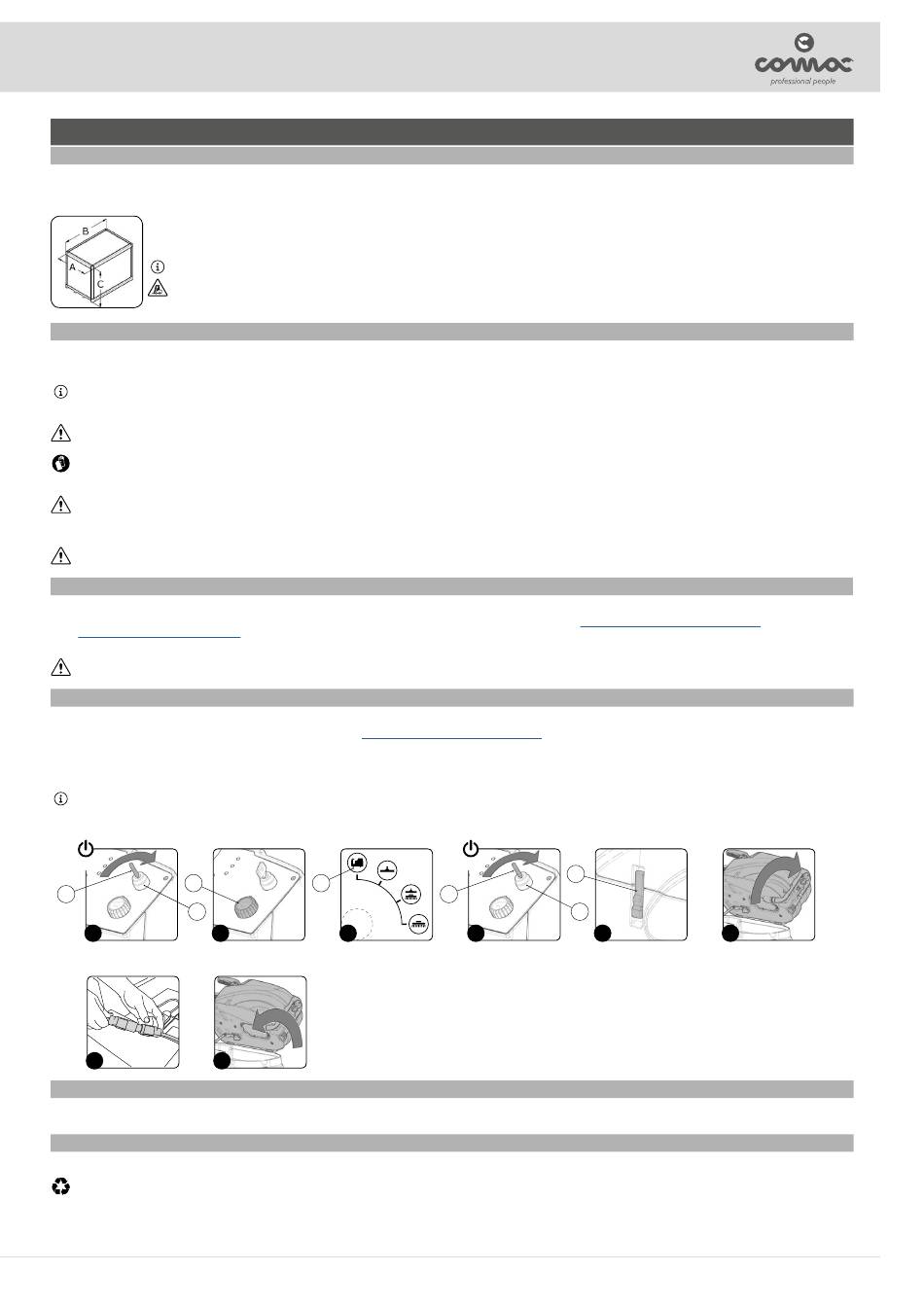

Das Gesamtgewicht der Maschine samt Verpackung beträgt:
Die Gesamtverpackungsmaße sind wie folgt:
•
A= 1130 mm oder 44.49 in
•
B= 1880 mm oder 74.02 in
•
C= 1627 mm oder 64.06 in
ACHTUNG: Es wird empfohlen, für einen eventuellen Transport der Maschine alle zur Verpackung gehörenden Bestandteile aufzuheben.
ACHTUNG: Verwenden Sie zum Bewegen des verpackten Produkts Stapler, die den gesetzlichen Bestimmungen entsprechen und für die Abmessungen und das Gewicht der
Verpackung geeignet sind.
Die Maschine ist in einer spezifischen Verpackung enthalten. Zum Entnehmen der Maschine aus der Verpackung wie folgt vorgehen:
1.
Stellen Sie den unteren Teil der äußeren Verpackung auf den Boden.
HINWEIS: Als Bezug die auf den Karton aufgedruckten Piktogramme benutzen.
2.
Entfernen Sie die äußere Verpackung.
HINWEIS: Die Maschine ist in einer spezifischen Verpackung enthalten. Die Verpackungselemente (Kunststoffbeutel, Klammern, usw.) müssen als potentielle Gefahrenquellen außerhalb der Reichweite von
Kindern, Schutzbedürftigen, usw. aufbewahrt werden.
VORSICHT: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor einer möglichen Berührung mit Kanten oder scharfen Metallgegenständen zu schützen.
3.
Im rückseitigen Teil der Maschine eine geneigte Fläche positionieren.
ACHTUNG: Die Neigung der Fläche muss derart sein, dass während des Herunterfahrens der Maschine Schäden an dieser vermieden werden.
4.
Die Maschine ist mit Keilen an der Palette befestigt, diese Keile entfernen.
5.
Schieben Sie die Maschine über die Stützrampe von der Palette.
VORSICHT: Prüfen Sie während dieses Vorgangs, dass sich keine Gegenstände oder Personen in der Nähe der Maschine befinden.
Um die Maschine unter sicheren Bedingungen zu transportieren, wie folgt vorgehen:
1.
Überprüfen Sie, ob der Reinigungslösungstank und der Schmutzwassertank leer sind, andernfalls entleeren Sie ihn (siehe die Absätze
e
"LEEREN DES
SCHMUTZWASSERTANKS").
2.
Die Maschine befindet sich auf dem Transportmittel.
HINWEIS: Sichern Sie die Maschine entsprechend den im Verwendungsland geltenden Bestimmungen (gemäß 2014/47/EU), damit diese nicht verrutschen und umkippen kann.
Nachfolgend werden die einzelnen Arbeitsschritte beschrieben, um die Maschine in den Sicherheitszustand zu verbringen und so die Arbeiten unter absolut sicheren Bedingungen ausführen zu können:
1.
Prüfen Sie, dass der Schmutzwassertank leer ist, anderenfalls den Abschnitt
2.
Setzen Sie sich auf den Fahrersitz.
Stecken Sie den Schlüssel (1) in den Hauptschalter (2) auf dem Bedienfeld. Drehen Sie den Hauptschalter (2) in Position "I", indem Sie den Schlüssel um eine Vierteldrehung im Uhrzeigersinn (Abb. 1)
3.
drehen.
Betätigen Sie den Regler der i-drive-Steuerung (3) (Abb. 2) und wählen Sie das Programm "Überstellung" (A) aus (Abb. 3).
4.
HINWEIS: Auf diese Weise werden sowohl das Bürstenkopfgestell als auch das Saugfußgestell in Ruhestellung gebracht.
5.
Drehen Sie den Hauptschalter in Position "0", indem Sie den Schlüssel (1) um eine Vierteldrehung gegen den Uhrzeigersinn (Abb. 4) drehen. Ziehen Sie den Schlüssel vom Hauptschalter ab.
6.
Haken Sie die Drehsperre des Tanks (4) aus (Abb. 5) und drehen Sie den Schmutzwassertank in Wartungsposition (Abb. 6).
ON
3
1
2
1
2
7.
Trennen Sie den Batteriestecker vom Verbinder der Hauptanlage der Maschine (Abb. 7).
8.
Drehen Sie den Schmutzwassertank in die Arbeitsstellung (Abb. 8). Sperren Sie dessen Drehung mit der Sperre (4) (Abb. 5).
7
8
Die verwendeten Batterien müssen den Vorgaben folgender Normen entsprechen: DIN/EN 60254-2 und IEC 254-2-2 Serie L.
Für eine gute Arbeitsleistung muss die Maschine mit 24 V versorgt werden. Es wird die Verwendung eines Batteriebehälters für Antriebszwecke 24V 320Ah/C
Beachten Sie zur Wartung und zum Aufladen der Batterien die Anweisungen des Batterieherstellers.
Die verbrauchten Batterien sind von geschultem Fachpersonal abzutrennen, das diese dann mit geeigneten Hebevorrichtungen aus dem Batteriefach entnimmt.
HINWEIS: Die verbrauchten Batterien, die als gefährlicher Abfall eingestuft werden, müssen unbedingt bei einer gesetzlich zur Entsorgung zugelassenen Einrichtung abgegeben werden.
VORBEREITUNG DER MASCHINE
UMSCHLAGEN DER VERPACKTEN MASCHINE
•
Optima 85B= 625 kg oder 1377.89 lb
•
Optima 100B= 625 kg oder 1377.89 lb
AUSPACKEN DER MASCHINE
BEFÖRDERN DER MASCHINE
VERBRINGEN DER MASCHINE IN DEN SICHERHEITSZUSTAND
"ENTLEEREN DES
SCHMUTZWASSERTANKS" lesen.
A
3
ZU VERWENDENDER BATTERIETYP
WARTUNG UND ENTSORGUNG DER BATTERIEN
"LEEREN DES
OFF
4
1
2
4
5
15
REINIGUNGSLÖSUNGSTANKS"
6
empfohlen.
