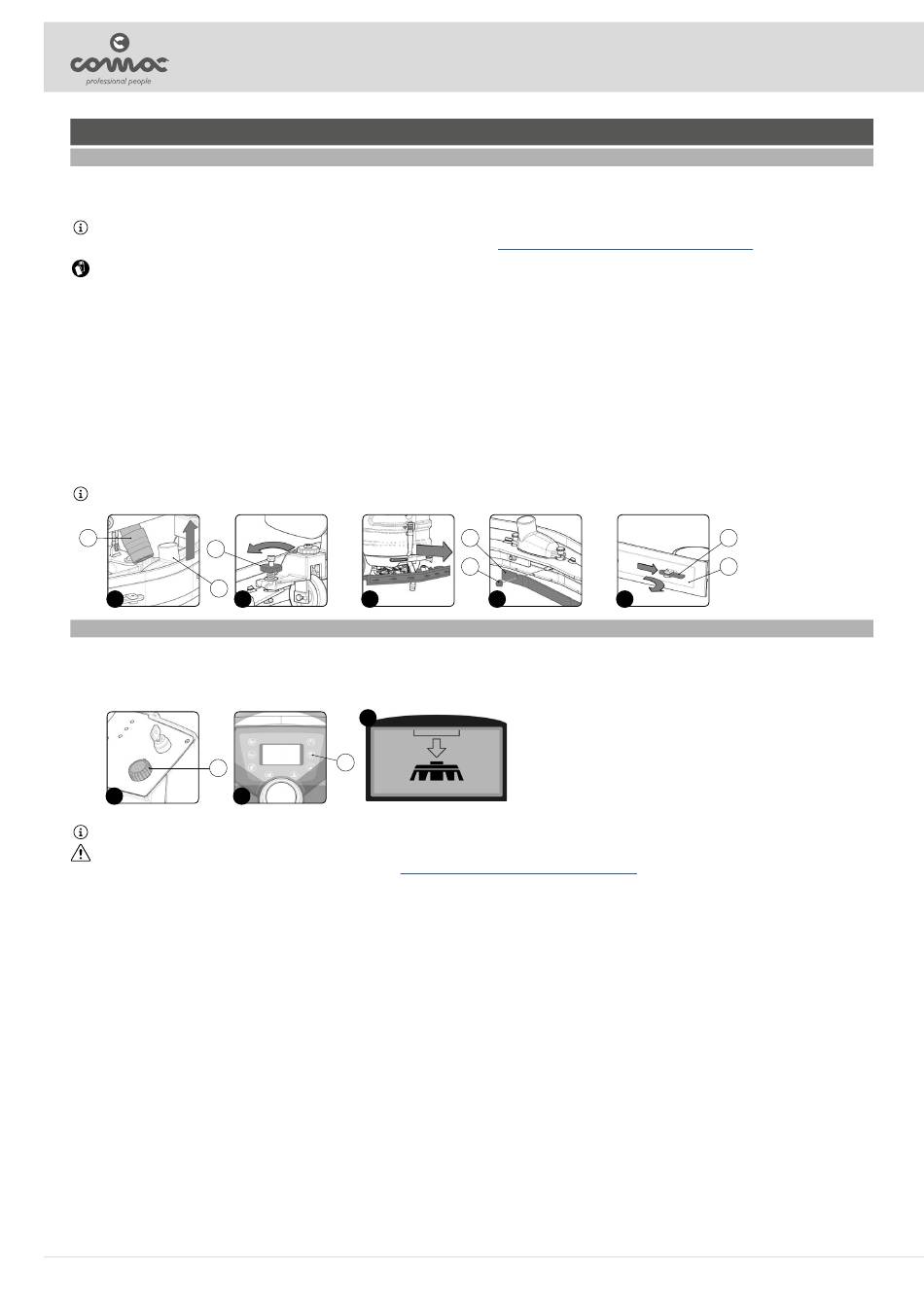

Ausserplanmässige Instandhaltungsarbeiten; Ersetzen Der Gummis Am Saugfussgestell; Austausch Der Bürsten Des Bürstenkopfgestells - Comac Optima B Bedienungs- Und Wartungsanleitung

Die gründliche Reinigung des gesamten Saugblocks gewährleistet eine bessere Trocknung und Sauberkeit des Bodens sowie eine längere Haltbarkeit des Saugmotors.
Zum Reinigen des Saugfußgestells wie folgt vorgehen:
1. Verbringen Sie die Maschine an den für die Wartung vorgesehenen Ort.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen (siehe Absatz
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden.
3. Positionieren Sie sich im hinteren Teil der Maschine.
4. Ziehen Sie den Saugschlauch (1) von der Muffe im Saugstutzen (2) ab (Abb. 1).
Lösen Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (3) (Abb. 2).
5.
6. Ziehen Sie das Saugfußgestell aus den Schlitzen im Saugfußanschluss (Abb. 3).
Zum Auswechseln des vorderen Gummis des Saugfußgestells gehen Sie wie folgt vor:
7. Entfernen Sie mit dem entsprechenden Werkzeug (nicht im Lieferumfang der Maschine enthalten) die Muttern (4), mit denen die Gummi-Klemmleisten (5) befestigt sind, anschließend entfernen Sie die
Gummi-Klemmleisten (Abb. 4).
8. Entfernen Sie den vorderen abgenutzten Gummi und ersetzen Sie ihn durch einen neuen.
9. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
Zum Auswechseln des hinteren Gummis des Saugfußgestells gehen Sie wie folgt vor:
10. Drehen Sie mit dem entsprechenden Werkzeug (nicht im Lieferumfang der Maschine enthalten) die Gummileisten-Feststeller (6), mit denen die Gummi-Klemmleisten (7) befestigt sind, anschließend entfernen
Sie die Gummi-Klemmleisten (Abb. 5).
11. Entfernen Sie den hinteren abgenutzten Gummi und ersetzen Sie ihn durch einen neuen.
12. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
HINWEIS: Bevor Sie die Arbeit wieder aufnehmen, nehmen Sie die Einstellung des Saugfußgestells vor, lesen Sie dazu den Abschnitt "EINSTELLUNG DES SAUGFUSSGESTELLS".
1
3
2
1 2
Für den Austausch der Bürsten am Bürstenkopf wie folgt vorgehen:
1. Verbringen Sie die Maschine an den für die Wartung vorgesehenen Ort.
2. Mit dem Knauf (1) (Abb. 1) die Funktion "ÜBERSTELLUNG" auswählen.
Beim ersten Druck auf die Taste (2) auf der Steuertafel (Abb. 2) erscheint am Steuerungsdisplay das Symbol für die Aufforderung zum Bestätigen (Abb. 3).
3.
4. Wird erneut die Taste (2) gedrückt, aktiviert sich die Bürstenentriegelungsfunktion.
1
1 2
HINWEIS: Nachdem der Aushakvorgang aktiviert wurde, können weder andere Funktionen aktiviert noch die Maschine bewegt werden.
VORSICHT: Prüfen Sie während dieses Vorgangs, dass sich keine Gegenstände oder Personen in der Nähe der Maschine befinden.
5. Ersetzen Sie die abgenutzte Bürste durch die neue, lesen Sie dazu den Abschnitt
AUSSERPLANMÄSSIGE INSTANDHALTUNGSARBEITEN

ERSETZEN DER GUMMIS AM SAUGFUSSGESTELL

3
AUSTAUSCH DER BÜRSTEN DES BÜRSTENKOPFGESTELLS
3
2
"MONTAGE DER BÜRSTEN DES
26
"VERBRINGEN DER MASCHINE IN DEN
5
4
4 5
BÜRSTENKOPFGESTELLS".
SICHERHEITSZUSTAND").
6
7
