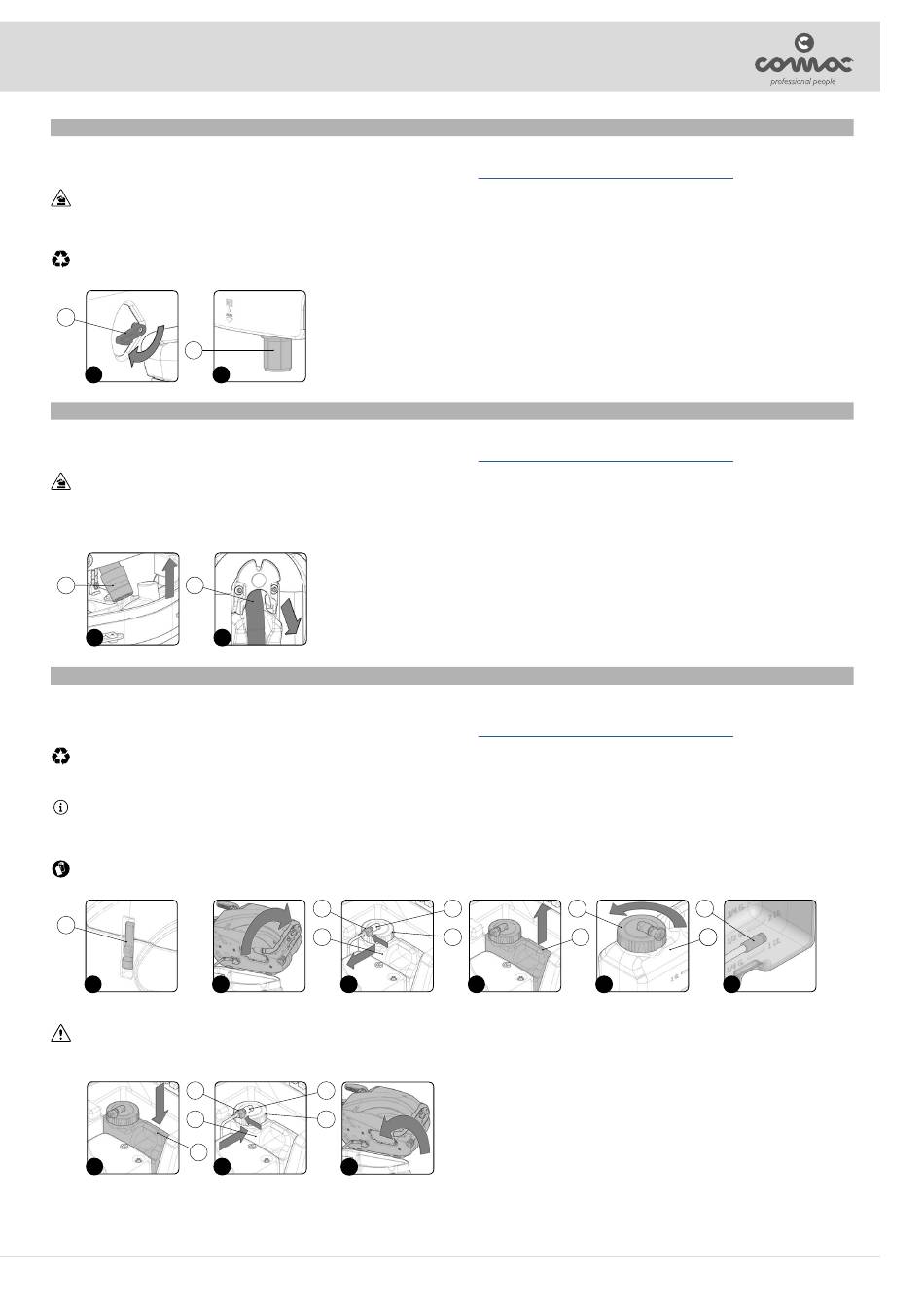

Reinigung Des Hydraulikstystemfilters; Reinigung Des Saugschlauchs; Reinigung Des Reinigungsmittelkanisters (Cds-Ausführungen) - Comac Optima B Bedienungs- Und Wartungsanleitung

Zum Reinigen des Wasseranlagenfilters wie folgt vorgehen:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen (siehe Absatz
VORSICHT: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden.
3. Drehen Sie den Auslauf des Hahns zu, drehen Sie den Hebel (1) im hinteren Teil der Lenksäule zu (Abb. 1).
4. Positionieren Sie sich im linken vorderen Bereich der Maschine, schrauben Sie den Verschluss (2) des Filters der Reinigungslösung ab (Abb. 2) und entfernen Sie die im Filterkörper vorhandene Patrone.
5. Spülen Sie die Filterpatrone mit Wasserstrahl aus, bei hartnäckigem Schmutz können Sie eine Bürste verwenden.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
6. Nach dem Reinigen der Filterpatrone wiederholen Sie die oben erwähnten Arbeitsgänge für den Wiedereinbau in umgekehrter Reihenfolge.
1
2
1 2
Die gründliche Reinigung des Saugschlauchs garantiert eine bessere Sauberkeit des Bodens und eine längere Nutzungsdauer des Saugmotors. Zum Reinigen des Saugschlauchs gehen Sie wie folgt vor:
1. Bringen Sie die Maschine an den für die Wartung vorgesehenen Platz.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen (siehe Absatz
ACHTUNG: Um schwere Verletzungen an den Händen zu vermeiden, sollten immer Schutzhandschuhe getragen werden.
3. Ziehen Sie den Saugschlauch (1) aus dem Saugstutzen im Saugfußgestell (Abb. 1).
4. Ziehen Sie den Saugschlauch (1) aus der im hinteren Teil des Schmutzwassertanks vorhandenen Öffnung (Abb. 2).
5. Entfernen Sie den Saugschlauch aus den im Schmutzwassertank vorhandenen Feststellern.
6. Reinigen Sie den Saugschlauch innen mit Fließwasserstrahl.
7. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
1 1
1 2
Die sorgfältige Reinigung des Reinigungsmittelkanisters garantiert eine bessere Leistung des automatischen Steuersystem für die Chemikalie und gewährleistet konstante Leistung bei der Bodenreinigung.
Zum Reinigen des Reinigungsmittelkanisters gehen Sie wie folgt vor:
1. Bringen Sie die Maschine in den zum Auffüllen des Reinigungslösungstanks vorgesehenen Bereich.
2. Führen Sie die Arbeitsschritte aus, um die Maschine in den Sicherheitszustand zu verbringen (siehe Absatz
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
3. Haken Sie die Drehsperre des Tanks (1) aus (Abb. 1) und drehen Sie den Schmutzwassertank in Wartungsposition (Abb. 2).
Dem Stecker (2) vom Anschluss (3) im Deckel (4) des Reinigungsmittelkanisters trennen (5) (Abb. 3).
4.
HINWEIS: Vor dem Ziehen der Steckverbindung, den Hebel des Anschlusses drücken.
5. Den Reinigungsmittelkanister (5) aus seiner Aufnahme im Lösungsmittelbehälter nehmen, indem man den Griff (6) am Kanister anfasst (Abb. 4).
6. Entfernen Sie den Verschluss (4) des Reinigungsmittelkanisters (5) (Abb. 5).
7. Spülen Sie das Kanisterinnere unter fließendem Wasser.
VORSICHT: Es wird empfohlen, beim Hantieren mit Reinigungsmitteln oder sauren oder alkalischen Lösungen immer Schutzhandschuhe zu tragen, um schwere Verletzungen an den Händen zu vermeiden.
8. Den Deckel (4) wieder richtig schließen, damit während der Arbeit keine Flüssigkeit austreten kann. Darauf achten, dass der Reinigungsmittelsaugfilter (7) richtig am Boden des Kanisters positioniert ist (Abb. 6).
1
1 2
9. Den Kanister (5) in seiner Aufnahme im Reinigungslösungstank positionieren, indem man den Griff (6) am Kanister anfasst (Abb. 7).
ACHTUNG: Den Reinigungsmittelkanister (8) wie in der Abbildung gezeigt positionieren(Abb. 7). Den Aufkleber als Bezugshilfe nehmen, der in der Nähe des Lagergehäuses der Pumpen der Wasseranlage
positioniert ist.
10. Die Steckverbindung (2) am Anschluss (3) im Verschluss (4) des Reinigungsmittelkanisters (5) anschließen (Abb. 8).
11. Den Schmutzwassertank drehen, bis er wieder in Arbeitsstellung (Abb. 9) geschlossen ist. Die Drehsperre des Tanks (1) festziehen, sodass seine unbeabsichtigte Drehung verhindert wird.
2
5
6
7 8

REINIGUNG DES HYDRAULIKSTYSTEMFILTERS

REINIGUNG DES SAUGSCHLAUCHS

REINIGUNG DES REINIGUNGSMITTELKANISTERS (CDS-AUSFÜHRUNGEN)
2
5
3
3
4
9
"VERBRINGEN DER MASCHINE IN DEN
"VERBRINGEN DER MASCHINE IN DEN
"VERBRINGEN DER MASCHINE IN DEN
3 4
4 6
4 5
25
SICHERHEITSZUSTAND").
SICHERHEITSZUSTAND").
SICHERHEITSZUSTAND").
7
5
6
