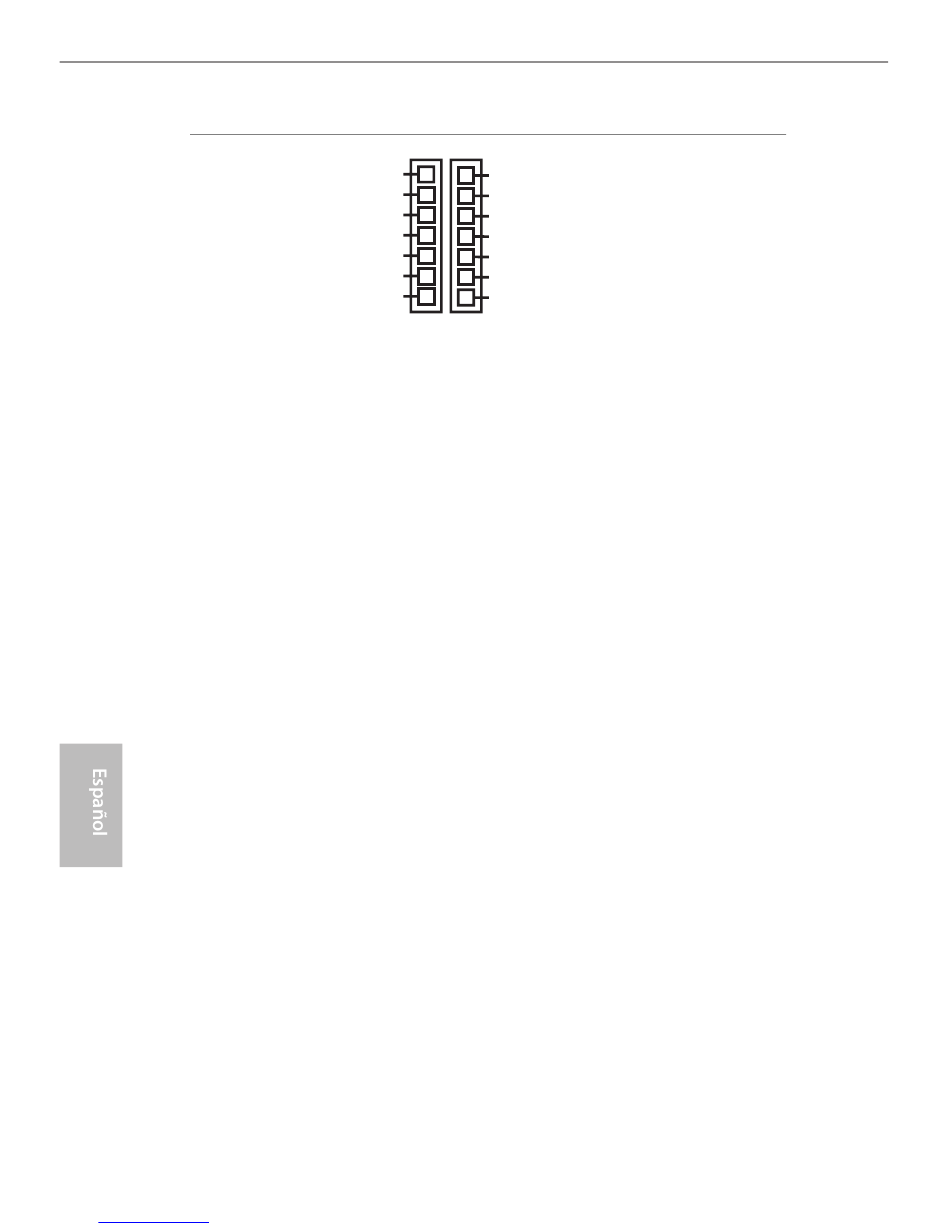

V-Probe
(VOL_CON1 de 7 pines,
VOL_CON2 de 7 pines)
RING
(consulte la pág.1 ó 2,
VCOMP
CORE0
N.º 11)
manuals search engine
IO PCH_IREF
GFX VCOMP2
SA 1.5VPCH
1.05PCH
VCCM
VCCin
GND GND
Los usuarios pueden
medir el voltaje de los
componentes integrados.
PCH_IREF:
voltaje PCH1,5V IREF
VCOMP2:
voltaje 2.º COMP CPU
1,5VPCH:
voltaje PCH 1,5V
1,05PCH:
voltaje PCH 1,05V
VCCM:
voltaje DRAM
VCC-in:
Voltaje de entrada de la CPU
IO:
Voltaje IO de la CPU
GFX:
Voltaje de GFX (Gráficos) de
la CPU
SA:
voltaje de agente del
sistema de la CPU
RING:
Voltaje de Timbre (caché)
de la CPU
VCOMP:
Voltaje de COMP CPU
CORE0:
Voltaje CORE0 de la CPU
