ASROCK Z87 OC Formula Handbuch Seite 125

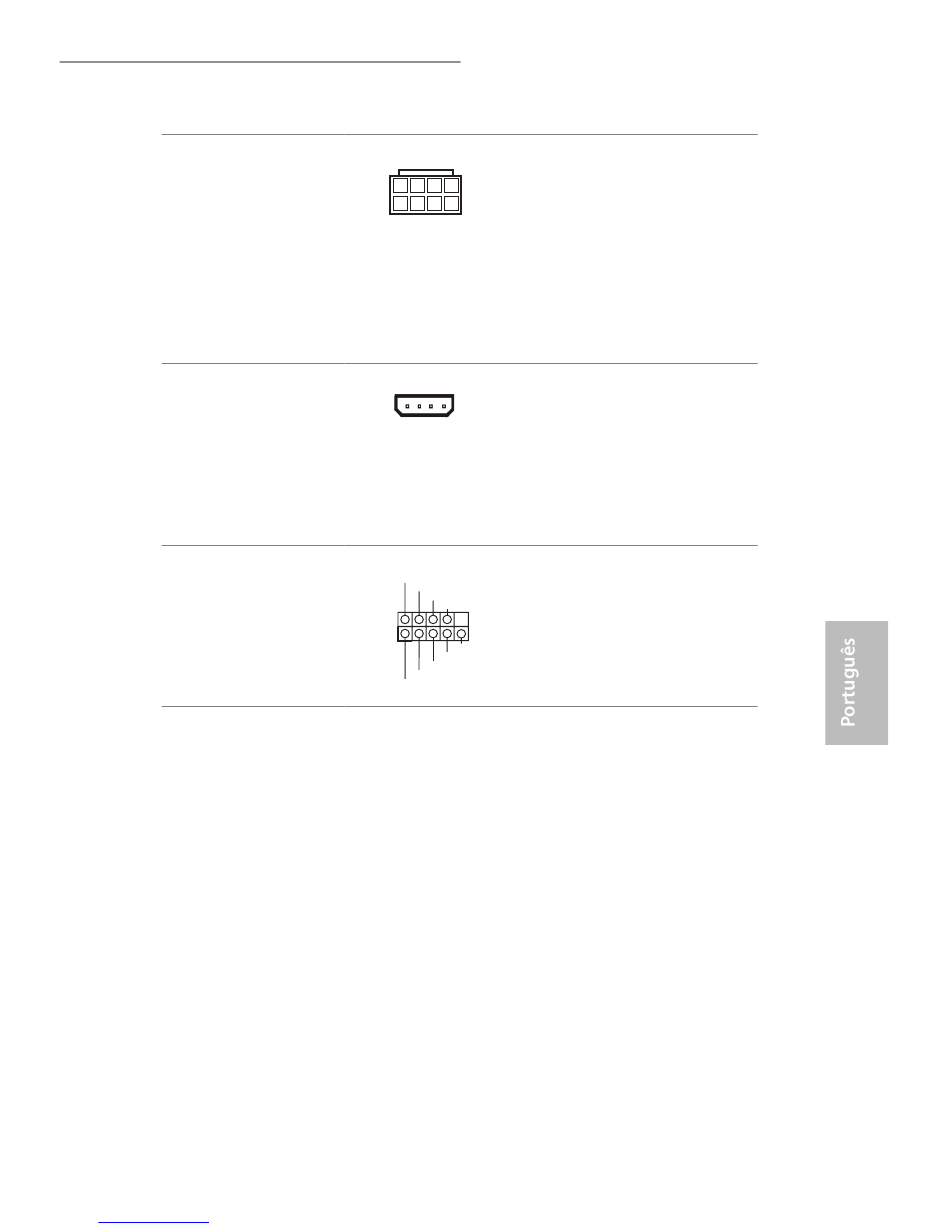

Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(consultar p.1 ou 2, N.º 1)
(ATX12V3 de 8 pinos)
(consultar p.1 ou 2, N.º 2)
Conector de alimentação
SLI/XFIRE
(SLI/XFIRE_PWR1 de 4
pinos)
(consultar p.1 ou 2, N.º 39)
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1 ou 2, N.º 38)
Downloaded from www.Manualslib.com
8
4
1
manuals search engine
Z87 OC Formula/ac / Z87 OC Formula
Esta placa principal
5
inclui um conector de
alimentação de 12V ATX
1
de 8 pinos. Para utilizar
uma fonte de alimentação
ATX de 4 pinos,
introduza-a no Pino 1 e
Pino 5.
Ligue este conector a um
conector de alimentação
do disco rígido quando
existirem duas placas
gráficas instaladas nesta
placa principal.
Este terminal COM1
RRXD1
DDTR#1
suporta um módulo de
DDSR#1
CCTS#1
porta de série.
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
123 123
