ASROCK Z87 OC Formula Handbuch Seite 111

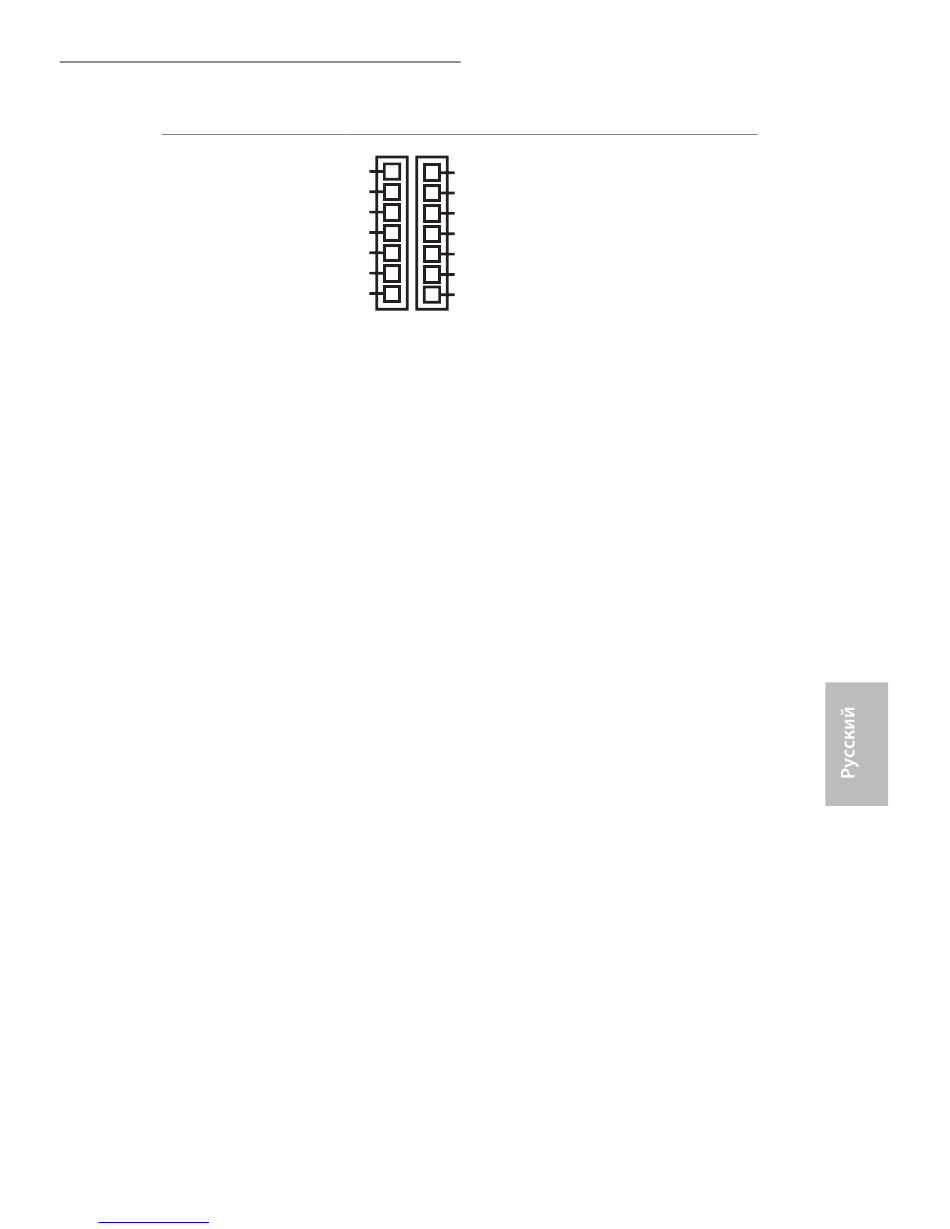

V-Probe
(7-контактная,
VOL_CON1,
7-контактная,
VOL_CON2) (См.
стр. 1 или 2, № 11)
Downloaded from www.Manualslib.com
TM
IO
GFX
SA
RING
VCOMP
CORE0
GND
manuals search engine
Z87 OC Formula/ac / Z87 OC Formula
Возможность
PCH_IREF
измерения напряжения
VCOMP2
компонентов
1.5VPCH
материнской платы.
1.05PCH
PCH_IREF:
VCCM
Напряжение PCH1,5V
VCCin
IREF
GND
VCOMP2:
Напряжение 2nd COMP
ЦП
1,5VPCH:
Напряжение PCH 1,5V
1,05PCH:
Напряжение PCH 1,05V
VCCM:
Напряжение DRAM
VCC-in:
Входное напряжение ЦП
IO:
Напряжение ввода-вывода
ЦП
GFX:
GFX ЦП (графическое
ядро),напряжение
SA:
Напряжение системного
агента ЦП
RING:
Напряжение кольца
защиты ЦП (кэш)
VCOMP:
Напряжение COMP ЦП
CORE0:
Напряжение CORE0 ЦП
