1.4 Terminais e conectores integrados

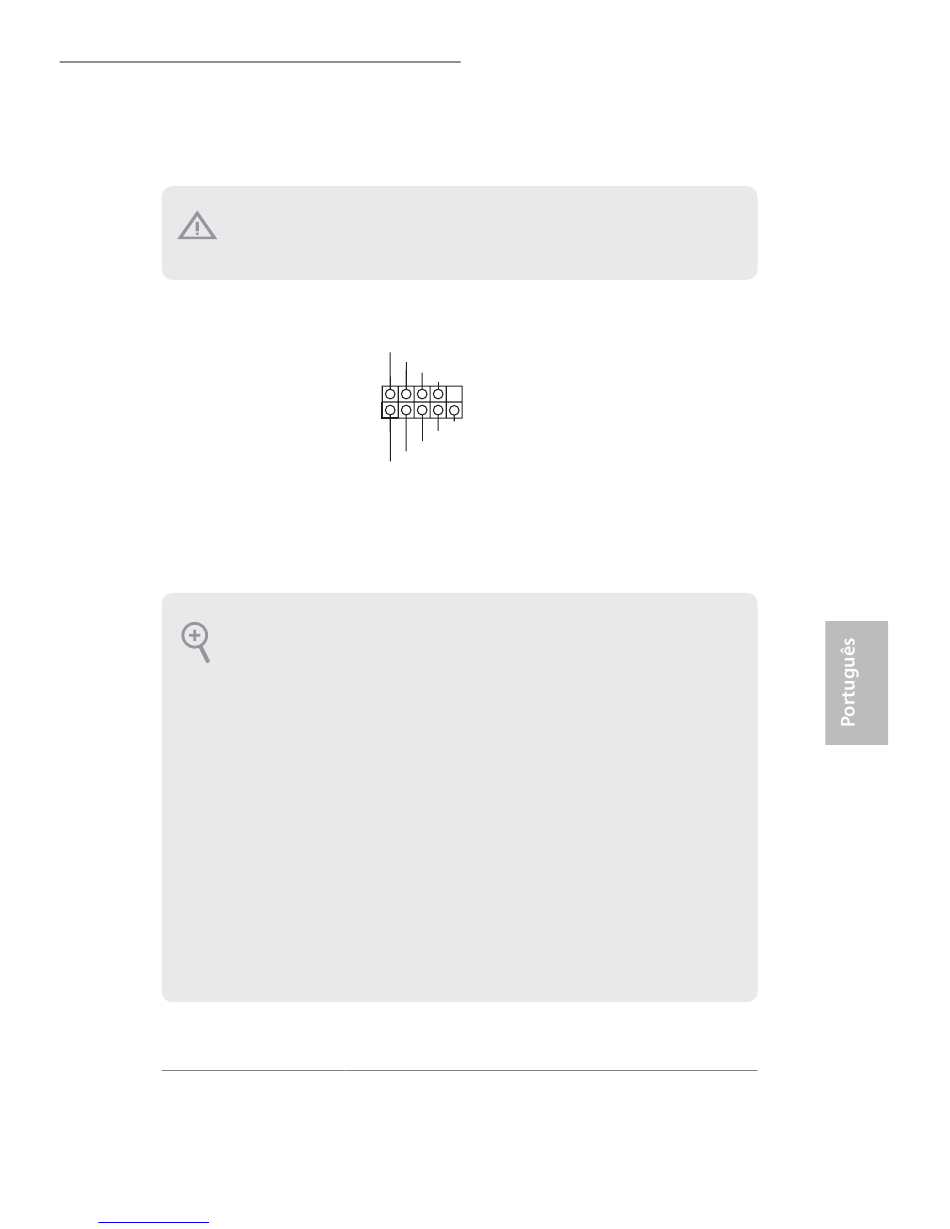

Terminal do painel de
sistema
(PAINEL1 de 9 pinos)
(consultar p.1 ou 2, N.º 27)
Downloaded from www.Manualslib.com
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre
estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá
causar danos permanentes à placa principal.
PLED+
1
HDLED+
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode configurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED ficará acesso
quando o sistema estiver em funcionamento. O LED ficará intermitente quando o sistema
estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no
estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED ficará acesso
quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reposição, um LED de
alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo
de painel frontal do chassis a este conector, certifique-se de que os fios e os pinos têm uma
correspondência exacta.
manuals search engine
Z87 OC Formula/ac / Z87 OC Formula
Ligue o botão de
alimentação, o botão de
PLED-
PWRBTN#
reposição e o indicador
GND
do estado do sistema no
chassis a este terminal de
GND
RESET#
acordo com a descrição
GND
HDLED-
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
