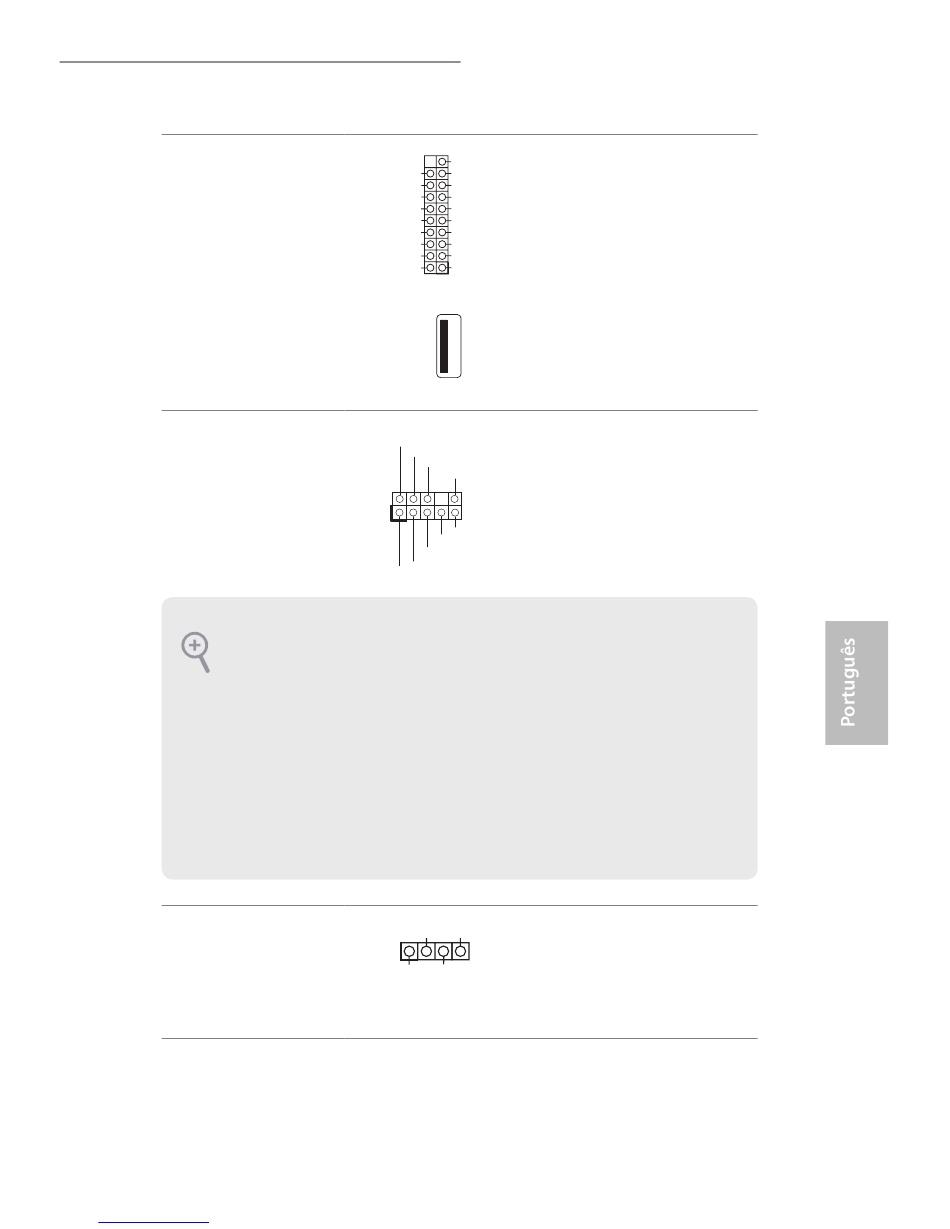

Terminais USB 3.0
(USB3_8_9 de 19 pinos)
(consultar p.1 ou 2, N.º 15)
(USB3_10_11 de 19 pinos)
(consultar p.1 ou 2, N.º 16)
(USB3_12)
(consultar p.1 ou 2, N.º 13)
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1 ou 2, N.º 40)
Terminal do altifalante do
chassis
(SPEAKER1 de 4 pinos)
(consultar p.1 ou 2, N.º 25)
Downloaded from www.Manualslib.com
IntA_PA_SSRX-
IntA_PA_SSRX+
IntA_PA_SSTX-
IntA_PA_SSTX+
IntA_PA_D-
IntA_PA_D+
1
1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no
manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC'97.
E. Para activar o microfone frontal, aceda ao separador "Microfone Frontal" no painel de
controlo Realtek e ajuste o "Volume de gravação".
DUMMY
1
manuals search engine
Z87 OC Formula/ac / Z87 OC Formula
Para além das quatro
Vbus Vbus
Vbus IntA_PB_SSRX-
portas USB 3.0 no painel
IntA_PB_SSRX+
GND
de E/S, existem dois
GND IntA_PB_SSTX-
IntA_PB_SSTX+
terminais e uma porta
GND
GND IntA_PB_D-
nesta placa principal. Cada
IntA_PB_D+
Dummy
terminal USB 3.0 é capaz
1
de suportar duas portas.
Este terminal destina-se
GND
PRESENCE#
à ligação de dispositivos
MIC_RET
OUT_RET
áudio ao painel de áudio
frontal.
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Ligue o altifalante do
SPEAKER
chassis a este terminal.
+5V DUMMY
121 121
