TM

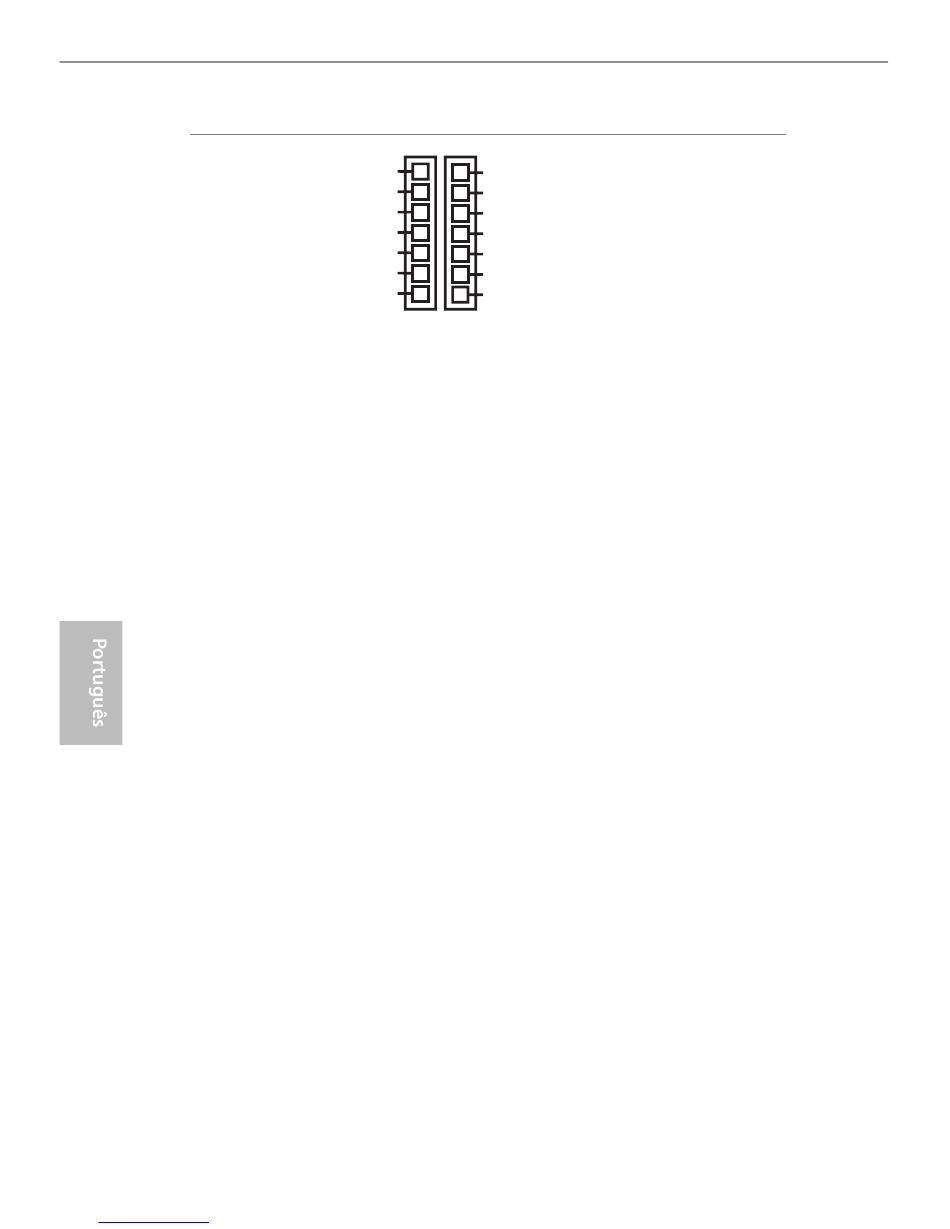

V-Probe
GFX
(VOL_CON1 de 7
pinos,
RING
VCOMP
VOL_CON2 de 7
CORE0
pinos )
GND
(consultar p.1 ou 2,
N.º 11)
manuals search engine
IO PCH_IREF
VCOMP2
SA 1.5VPCH
1.05PCH
VCCM
VCCin
GND
Os utilizadores
podem medir a
tensão componentes
incorporados.
PCH_IREF:
Tensão de IREF de
PCH1,5V
VCOMP2:
Tensão de 2ª COMP de
CPU
1,5VPCH:
Tensão de PCH 1,5V
1,05PCH:
Tensão de PCH 1,05V
VCCM:
Tensão de DRAM
VCC-in:
Tensão de entrada de CPU
IO:
Tensão de E/S de CPU
GFX:
Tensão de GFX (Gráficos) da
CPU
SA:
Tensão de agente de
sistema da CPU
RING:
Tensão de Anel (cache) da
CPU
VCOMP:
Tensão de COMP de CPU
CORE0:
Tensão de CORE0 de CPU
