1.4 Header dan Konektor Onboard
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper
pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor
akan mengakibatkan kerusakan permanen pada motherboard.

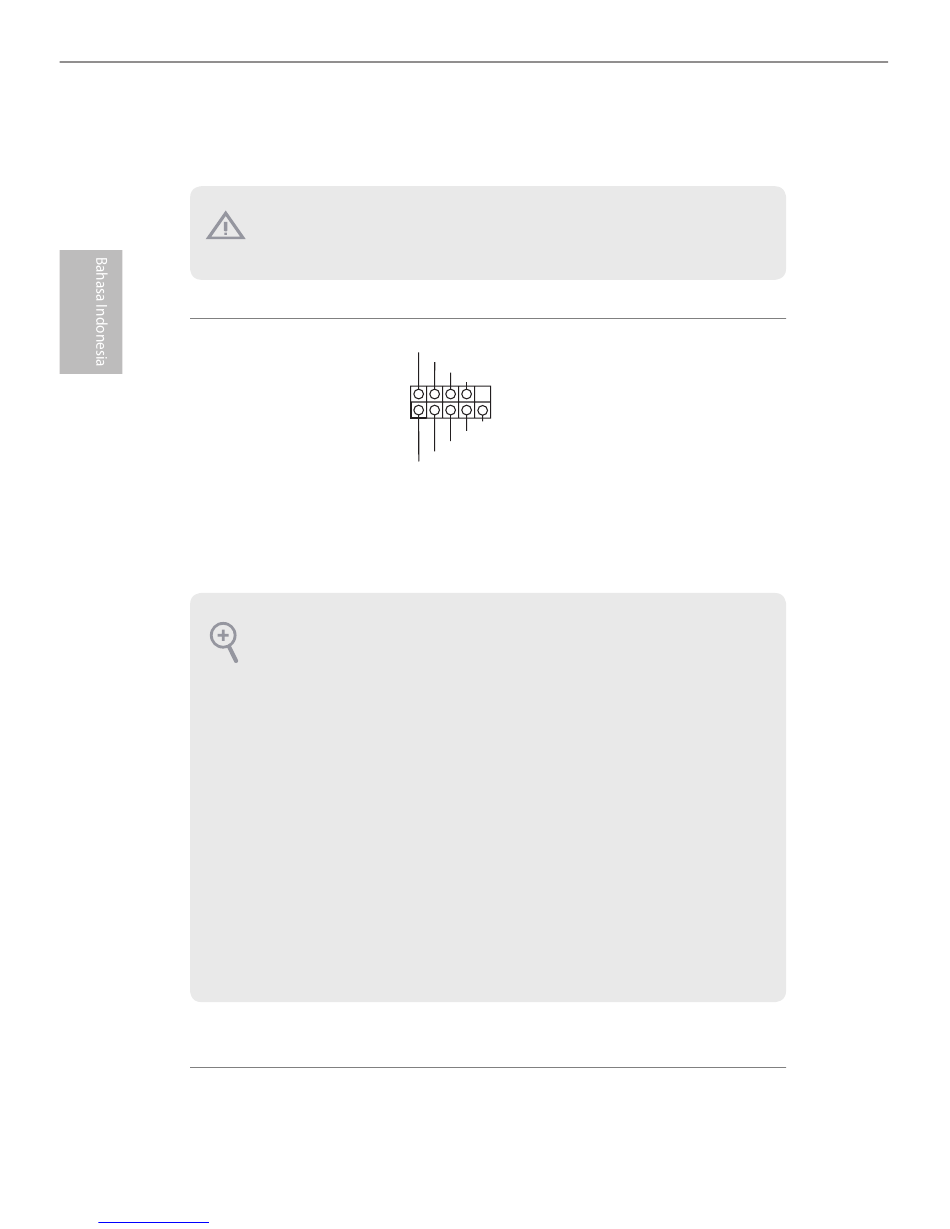

Header Panel Sistem
(PANEL1 9-pin)
(lihat hal. 1 atau 2, No. 27)
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkonfigurasi cara
mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk
mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan
ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala bila sistem
sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi tidur S1/S3. LED akan
mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menyala bila
hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya terdiri
atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker, dll. Bila
menyambungkan modul panel depan chassis ke header, pastikan penetapan kabel dan pin
disesuaikan dengan benar.
manuals search engine
Sambungkan switch daya,
PLED+
PLED-
atur ulang indikator status
PWRBTN#
GND
sistem dan switch daya
pada chassis ke header
1
GND
RESET#
tersebut berdasarkan
GND
HDLED-
penetapan pin di bawah
HDLED+
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
