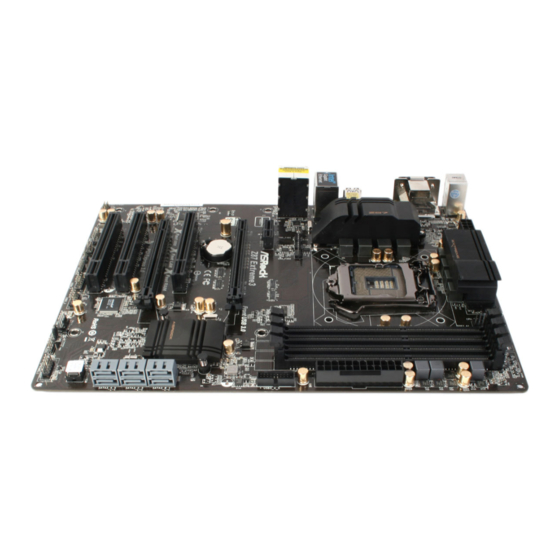

ASROCK Z87 Extreme3 Bedienungsanleitung

ASROCK Z87 Extreme3 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published April 2013
Copyright©2013 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
The terms HDMI™ and HDMI High-Definition Multimedia Interface, and the HDMI
logo are trademarks or registered trademarks of HDMI Licensing LLC in the United
States and other countries.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK Z87 Extreme3

Inhaltszusammenfassung für ASROCK Z87 Extreme3

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...

  • Seite 3: Motherboard-Layout

    Z87 Extreme3 Motherboard Layout CPU_FAN2 ATX12V1 CPU_FAN1 USB 3.0 T: USB0 B: USB1 USB 3.0 Top: T: USB2 RJ-45 B: USB3 PWR_FAN1 CHA_FAN3 CHA_FAN2 PCIE1 Z87 Extreme3 PCIE2 CMOS Battery Intel PCI1 Fast USB Fast LAN Fast RAM PCIE3 PCI Express 3.0...
  • Seite 4 No. Description ATX 12V Power Connector (ATX12V1) Chassis Fan Connector (CHA_FAN2) CPU Fan Connector (CPU_FAN1) CPU Fan Connector (CPU_FAN2) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A2, DDR3_B2) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB3_4_5) SATA3 Connectors (SATA3_0_1) SATA3 Connectors (SATA3_2_3) SATA3 Connectors (SATA3_4_5)
  • Seite 5 Z87 Extreme3 I/O Panel No. Description No. Description USB 2.0 Ports (USB01) Microphone (Pink) VGA Port Optical SPDIF Out Port LAN RJ-45 Port* USB 3.0 Ports (USB3_23) Central / Bass (Orange) USB 3.0 Ports (USB3_01) Rear Speaker (Black) HDMI Port...
  • Seite 6 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link 10Mbps connection Blinking Data Activity Orange...

  • Seite 7: Package Contents

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 8 • 8 Power Phase Design • Supports Intel ® Turbo Boost 2.0 Technology • Supports Intel ® K-Series unlocked CPU • Supports ASRock BCLK Full-range Overclocking • Intel ® Chipset • Dual Channel DDR3 Memory Technology Memory • 4 x DDR3 DIMM slots • Supports DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/...
  • Seite 9 Z87 Extreme3 • Intel® HD Graphics Built-in Visuals and the VGA outputs can Graphics be supported only with processors which are GPU integrated. • Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel®...

  • Seite 10: Rear Panel

    • 1 x PS/2 Mouse/Keyboard Port Rear Panel • 1 x D-Sub Port • 1 x DVI-D Port • 1 x HDMI Port • 1 x Optical SPDIF Out Port • 2 x USB 2.0 Ports • 4 x USB 3.0 Ports • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) • HD Audio Jack: Rear Speaker / Central / Bass / Line in / Front...
  • Seite 11 • Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore • Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit compliant • FCC, CE, WHQL Certifica- • ErP/EuP Ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com...
  • Seite 12 Due to limitation, the actual memory size may be less than 4GB for the reservation for sys- tem usage under Windows® 32-bit operating systems. Windows® 64-bit operating systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.

  • Seite 13: Unique Features

    LED, FAN-Tastic Tuning, OC Tweaker and a whole lot more. ASRock Instant Flash ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This conve- nient BIOS update tool allows you to update the system BIOS in a few clicks without preparing an additional floppy diskette or other complicated flash utility.
  • Seite 14 And it also boosts the speed of Adobe Photoshop 5 times faster. Another advantage of ASRock XFast RAM is that it reduces the frequency of accessing your SSDs or HDDs in order to extend their lifespan.
  • Seite 15 Windows® 8 brings the ultimate boot up experience. The lightning boot up speed makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to enter the UEFI automatically when turning on the PC.
  • Seite 16 ASRock FAN-Tastic Tuning ASRock FAN-Tastic Tuning is included in A-Tuning. Configure up to five different fan speeds using the graph. The fans will automatically shift to the next speed level when the assigned temperature is met.
  • Seite 17 Z87 Extreme3 Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 18: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 19 Z87 Extreme3...
  • Seite 20 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 21 Z87 Extreme3 2.2 Installing the CPU Fan and Heatsink...
  • Seite 22 2.3 Installing Memory Modules (DIMM) This motherboard provides four 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs. 2.
  • Seite 23 Z87 Extreme3...
  • Seite 24 2.4 Expansion Slots (PCI and PCI Express Slots) There are 3 PCI slots and 3 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 25 Z87 Extreme3 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”...
  • Seite 26 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Seite 27 Z87 Extreme3 Power LED Header Please connect the chassis (3-pin PLED1) power LED to this header PLED- PLED+ PLED+ (see p.1, No. 13) to indicate the system’s power status. Serial ATA3 Connectors These six SATA3 (SATA3_0_1: connectors support SATA see p.1, No. 9)
  • Seite 28 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must sup- port HDA to function correctly. Please follow the instructions in our manual and chassis manual to install your system. 2. If you use an AC’97 audio panel, please install it to the front panel audio header by the steps below: A.
  • Seite 29 Z87 Extreme3 CPU Fan Connectors This motherboard pro- GN D + 12V (4-pin CPU_FAN1) vides a 4-Pin CPU fan CPU_ FAN_SPEED FAN_SPEED_CONTROL (see p.1, No. 3) (Quiet Fan) connector. If you plan to connect a (3-pin CPU_FAN2) 3-Pin CPU fan, please + 12V (see p.1, No.

  • Seite 30: Einleitung

    1 Einleitung Vielen Dank, dass Sie sich für das Z87 Extreme3 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 31: Technische Daten

    Z87 Extreme3 1.2 Technische Daten • ATX-Formfaktor Plattform • Premium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren) • Unterstützt Intel® Core Prozessor i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket • Digipower-Design...
  • Seite 32 • Integrierte Intel® HD Graphics-Visualisierung und VGA- Grafikkarte Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. • Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel®...

  • Seite 33: Anschluss

    Z87 Extreme3 • 1 x 1 x PS/2-Mausanschluss/Tastaturanschluss Rückblende, • 1 x D-Sub-Port • 1 x DVI-D-Port • 1 x HDMI-Port • 1 x Optischer SPDIF-Ausgang • 2 x USB 2.0-Ports • 4 x USB 3.0-Ports • 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) • HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass /...

  • Seite 34: Hardware-Überwachung

    • Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore • Konform mit Microsoft® Windows® 8 / 8, 64 Bit / 7 / 7, 64 Bit Betriebssystem • FCC, CE, WHQL Zertifizierungen • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Seite 35 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnut- zung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

  • Seite 36: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...

  • Seite 37: Integrierte Stiftleisten Und Anschlüsse

    Z87 Extreme3 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. PLED+...

  • Seite 38: Anschlüsse

    Betrieb-LED-Stiftleiste Bitte verbinden Sie (3-polig, PLED1) die Betrieb-LED des PLED- PLED+ (siehe S. 1, Nr. 13) Gehäuses zur Anzeige des PLED+ Systembetriebsstatus mit dieser Stiftleiste. Serial-ATA-III- Diese sechs SATA-III- Anschlüsse Anschlüsse unterstützen (SATA3_0_1: SATA-Datenkabel für siehe S. 1, Nr. 9) interne Speichergeräte mit (SATA3_2_3: einer Datenübertragungs-...
  • Seite 39 Z87 Extreme3 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse. 2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der nachstehenden Schritte an der Audiostiftleiste (Frontblende): A.
  • Seite 40 CPU-Lüfteranschlüsse Dieses Motherboard bietet GN D + 12V (4-polig, CPU_FAN1) einen 4-poligen CPU- CPU_ FAN_SPEED FAN_SPEED_CONTROL (siehe S. 1, Nr. 3) Lüfteranschluss (lautloser Lüfter). Falls Sie einen (3-polig, CPU_FAN2) 3-poligen CPU-Lüfter + 12V (siehe S. 1, Nr. 4) anschließen möchten, CPU_ FAN_SPEED verbinden Sie ihn bitte mit Kontakt 1 bis 3.

  • Seite 41: Contenu De L'emballage

    Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
  • Seite 42 Spécifications • Facteur de forme ATX Plateforme • Condensateur de conception premium or (condensateurs haute qualité en polymère conducteur 100% fabriqués au Japon) • Prend en charge les processeurs 4ème Génération Intel® Processeur Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150 • Conception Digi Power • Alimentation à...
  • Seite 43 Z87 Extreme3 • La technologie Intel® HD Graphics Built-in Visuals et les Graphiques sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. • Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel®...
  • Seite 44 • 1 x port clavier/souris PS/2 Connectique • 1 x port D-Sub du panneau • 1 x port DVI-D arrière • 1 x port HDMI • 1 x port sortie optique SPDIF • 2 x ports USB 2.0 • 4 x ports USB 3.0 • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) • Connecteurs jack audio HD : Haut-parleur arrière / central /...
  • Seite 45 • Compatible Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bits Système d’exploitation • FCC, CE, WHQL Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com...
  • Seite 46 En raison de limitations dues au système d'exploitation, la capacité de mémoire uti- lisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.
  • Seite 47 Z87 Extreme3 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court- circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.
  • Seite 48 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 49 Z87 Extreme3 Embase LED Veuillez brancher le d’alimentation LED d’alimentation PLED- PLED+ PLED+ (PLED1 à 3 broches) du châssis sur cette (voir p.1, No. 13) embase pour indiquer l’état d’alimentation du système. Connecteurs Serial ATA3 Ces six connecteurs (SATA3_0_1: SATA3 sont compatibles voir p.1, No.
  • Seite 50 1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système. 2.
  • Seite 51 Z87 Extreme3 Connecteurs du Cette carte mère est dotée GN D d’un connecteur pour ventilateur du processeur + 12V CPU_ FAN_SPEED ventilateur de processeur (CPU_FAN1 à 4 broches) FAN_SPEED_CONTROL (Quiet Fan) à 4 broches. (voir p.1, No. 3) Si vous envisagez de...

  • Seite 52: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Seite 53 Z87 Extreme3 1.2 Specifiche • Fattore di forma ATX Piattaforma • Design condensatore Premium Gold (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone) • Supporta Intel® Core i7 / i5 / i3 di 4a generazione / Xeon® / Pentium®...
  • Seite 54 • La videografica integrata della scheda video HD Intel® e le Grafica uscite VGA possono essere supportate soltanto con processori con GPU integrata. • Supporta la videografica integrata della scheda video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel®...
  • Seite 55 Z87 Extreme3 • 1 x porta PS/2 per mouse/tastiera I/O pannello • 1 x porta D-Sub posteriore • 1 x porta DVI-D • 1 x porta HDMI • 1 x porta uscita SPDIF ottico • 2 x porte USB 2.0 • 4 x porte USB 3.0...

  • Seite 56: Hardware Monitor

    • Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore • Microsoft® Windows® 8/8 a 64-bit/7/conforme a 7 a 64-bit • FCC, CE, WHQL Certificazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com...
  • Seite 57 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.
  • Seite 58 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 59 Z87 Extreme3 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 60 Header LED di Collegare il LED di alimentazione alimentazione chassis a PLED- PLED+ PLED+ (PLED1 a 3 pin) questo header per indicare (vedere pag. 1, n. 13) lo stato di alimentazione del sistema. Connettori Serial ATA3 Questi sei connettori (SATA3_0_1: SATA3 supportano cavi vedere pag.1,n.
  • Seite 61 Z87 Extreme3 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
  • Seite 62 Connettori della ventola Questa scheda madre è GN D + 12V della CPU dotata di un connettore CPU_ FAN_SPEED FAN_SPEED_CONTROL (CPU_FAN1 a 4 pin) per la ventola della CPU (vedere pag. 1, n. 3) (Ventola silenziosa) a 4 pin. Se si decide di + 12V (CPU_FAN2 a 3 pin) collegare una ventola della...

  • Seite 63: Contenido Del Paquete

    Z87 Extreme3 1 Introducción Gracias por comprar la placa base ASRock Z87 Extreme3, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
  • Seite 64 1.2 Especificaciones • Factor de forma ATX Plataforma • Diseño de los Condensadores: Premium Gold (Condensadores de polímero conductor, de alta calidad, 100% fabricados en Japón) • Compatible con 4.ª Generación de Intel® Core i7 / i5 / i3 / Xeon®...
  • Seite 65 Z87 Extreme3 • La Tecnología visual integrada de gráficos HD de Intel® Gráficos y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado. • Compatible con la Tecnología visual integrada de gráficos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel®...

  • Seite 66: Panel Trasero

    • 1 puerto de ratón/teclado PS/2 Panel trasero • 1 puerto D-Sub • 1 puerto DVI-D • 1 puerto HDMI • 1 puerto de salida SPDIF óptica • 2 puertos USB 2.0 • 4 puertos USB 3.0 • 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED) • Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono...
  • Seite 67 • Compatible con Microsoft® Windows® 8 / 8 de 64 bits / 7 / 7 de 64 bits • FCC, CE, WHQL Certificaciones • Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com...
  • Seite 68 Windows® de 32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede utilizar.
  • Seite 69 Z87 Extreme3 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 70 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. PLED+ PLED- PWRBTN#...
  • Seite 71 Z87 Extreme3 Cabezal de indicador LED Conecte el indicador LED de alimentación de alimentación del chasis PLED- PLED+ PLED+ (PLED1 de 3 pines) a este cabezal para indicar (consulte la pág.1, N.º 13) el estado de alimentación del sistema. Conectores Serie ATA3...
  • Seite 72 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
  • Seite 73 Z87 Extreme3 Conectores del ventilador Esta placa base contiene GN D + 12V de la CPU un conector de ventilador CPU_ FAN_SPEED (CPU_FAN1 de 4 pines) FAN_SPEED_CONTROL (ventilador silencioso) de (consulte la pág.1, N.º 3) CPU de 4 pines. Si tiene...

  • Seite 74: Комплект Поставки

    Z87 Extreme3, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности. По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящей документации...
  • Seite 75 Z87 Extreme3 1.2 Спецификация • Форм-фактор ATX Платформа • Конструкция Premium Gold Capacitor (с использованием высококачественных конденсаторов из проводящих полимеров производства Японии) • Поддержка процессоров 4-го поколения Intel® Core ЦП i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150 • Digi Power Design...
  • Seite 76 • Поддержка выходных сигналов Intel® HD Graphics Built- Графическая система in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами. • Поддержка Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel®...
  • Seite 77 Z87 Extreme3 • 1 x порт мыши/клавиатуры PS/2 Порты • 1 x D-Sub ввода- • 1 x DVI-D вывода • 1 x HDMI на задней • 1 x оптический выходной SPDIF панели • 2 x USB 2.0 • 4 x USB 3.0 • 1 x RJ-45 для...
  • Seite 78 • Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore • Microsoft® Windows® 8 / 8 64-разрядная / 7 / 7 ОС 64-разрядная • FCC, CE, WHQL Сертификация • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com...
  • Seite 79 несем ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 80 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Замкнуто...
  • Seite 81 Z87 Extreme3 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.
  • Seite 82 Колодка светодиодного Подключите индикатора питания светодиодный PLED- (3-контактная, PLED1) индикатор питания PLED+ PLED+ (См. стр. 1, № 13) корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы. Разъемы Serial ATA3 Эти шесть (SATA3_0_1: разъемов SATA3 См. стр.1, № 9) предназначены...
  • Seite 83 Z87 Extreme3 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус. 2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке...
  • Seite 84 Разъемы вентиляторов Эта материнская GN D плата снабжена ЦП + 12V CPU_ FAN_SPEED 4-контактным разъемом (4-контактный, CPU_ FAN_SPEED_CONTROL для малошумящего FAN1) вентилятора ЦП. (См. стр. 1, № 3) Если вы собираетесь + 12V подключить CPU_ FAN_SPEED 3-контактный (3-контактный, CPU_ вентилятор процессора, FAN2) подключайте...

  • Seite 85: Conteúdo Da Embalagem

    Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.

  • Seite 86: Especificações

    1.2 Especificações • Formato ATX Plataforma • Design de condensadores banhados a ouro de alta qualidade (Condensadores de polímeros condutores de alta qualidade 100% fabricados no Japão) • Suporta processadores Intel® Core i7 / i5 / i3 / Xeon® / Pentium®...
  • Seite 87 Z87 Extreme3 • Os gráficos incorporados Intel® HD e as saídas VGA Gráficos apenas podem ser suportados com processadores com GPU integrada. • Suporta gráficos incorporados Intel® HD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel®...
  • Seite 88 • 1 x porta para mouse/teclado PS/2 E/S do painel • 1 x Porta D-Sub traseiro • 1 x Porta DVI-D • 1 x porta HDMI • 1 x Porta de saída SPDIF óptica • 2 x portas USB 2.0 • 4 x portas USB 3.0 • 1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED DE VELOCIDADE)
  • Seite 89 • Compatível com Microsoft® Windows® 8 / 8 64-bits / 7 / 7 64- Sistema Operativo bits • FCC, CE, WHQL Certificações • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com...
  • Seite 90 Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM para dar uso à memória que o Windows® não utiliza.
  • Seite 91 Z87 Extreme3 1.3 Configuração dos jumpers A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 92 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal. Terminal do painel de Ligue o botão de PLED+ PLED-...
  • Seite 93 Z87 Extreme3 Conector do LED de Ligue o LED de alimentação alimentação do chassis a PLED- PLED+ PLED+ (PLED1 de 3 pinos) este terminal para indicar (consultar p.1, N.º 13) o estado de alimentação do sistema. Conectores ATA3 de série...
  • Seite 94 1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no manual do chassis para instalar o seu sistema. 2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo: A.
  • Seite 95 Z87 Extreme3 Conectores da ventoinha Esta placa principal inclui GN D + 12V da CPU um conector de ventoinha CPU_ FAN_SPEED FAN_SPEED_CONTROL (CPU_FAN1 de 4 pinos) de CPU (Ventoinha (consultar p.1, N.º 3) silenciosa) de 4 pinos. Se pretender ligar uma...

  • Seite 96: Ambalaj İçeriği

    Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bil- giler için web sitemizi ziyaret edin.
  • Seite 97 Z87 Extreme3 1.2 Özellikler • ATX Form Faktörü Platform • Premium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken Polimer Sığalar) • 4ncü Nesil Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir • Dijital Güç Tasarımı...
  • Seite 98 • Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, Grafikler yalnızca GPU entegre edilmiş işlemciler ile desteklenir. • Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD Graphics 4400/4600 ile Intel®...
  • Seite 99 Z87 Extreme3 • 1 x PS/2 Fare/Klavye Portu Arka Panel I/O • 1 x D-Sub Bağlantı Noktası • 1 x DV-D Bağlantı Noktası • 1 x HDMI Bağlantı Noktası • 1 x Optik SPDIF Çıkışı Bağlantı Noktası • 2 x USB 2.0 Bağlantı noktası...
  • Seite 100 • Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu • FCC, CE, WHQL Belgeler • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com...
  • Seite 101 Hız aşırtmadan doğabilecek zararlar konusunda sorumlu olmayacağız. Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
  • Seite 102 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı teli kapağı bulunan 3-pin bağlantı telini göstermektedir. Açık Kısa CMOS'u Temizle Bağlantı...
  • Seite 103 Z87 Extreme3 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. PLED+ Sistem Paneli Bağlantısı Güç anahtarını bağlayın,...
  • Seite 104 Güç LED Bağlantısı Sistemin güç durumunun belirtilmesi için lütfen (3-pin PLED1) PLED- PLED+ güç LED'ini bu bağlantıya PLED+ (bkz. sf.1, No. 13) takın. Seri ATA3 Bağlayıcıları Bu altı SATA3 bağlayıcısı, veri aktarım hızı 6,0 Gb/ (SATA3_0_1: sn'ye kadar olan dahili bkz.
  • Seite 105 Z87 Extreme3 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin. 2. Bir AC’97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek ön panel ses bağlantısına takın:...
  • Seite 106 CPU Fan Bağlayıcıları Bu anakart, 4-Pin CPU GN D + 12V (4-pin CPU_FAN1) fan (Sessiz Fan) bağlayıcısı CPU_ FAN_SPEED FAN_SPEED_CONTROL (bkz sf.1, No. 3) sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, (3-pin CPU_FAN2) lütfen Pin 1-3'ü kullanın. + 12V (bkz sf.1, No. 4) CPU_ FAN_SPEED ATX Güç...
  • Seite 107 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기 술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체 적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목 록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
  • Seite 108 1.2 규격 • ATX 폼 팩터 플랫폼 • 프리미엄 골드 콘덴서 구조 (100% 일본산 고품질 전도성 폴 리머 콘덴서 ) • LGA1150 패키지로 제공되는 4 세대 Intel ® Core i7 / i5 / i3 / ® ® ® 지원 Xeon / Pentium / Celeron •...
  • Seite 109 Z87 Extreme3 • Intel ® 그래픽 HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통 합 프로세서로만 지원할 수 있습니다 . • Intel ® HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC (S3D) ® 및 MPEG-2 풀 HW Encode1 지원 Intel Quick Sync Video, ®...
  • Seite 110 • 1 개 PS/2 마우스 / 키보드 포트 후면 패널 I/O • D-Sub 포트 1 개 • DVI-D 포트 1 개 • HDMI 포트 1 개 • 광학 SPDIF 출력 포트 1 개 • USB 2 포트 2 개 • USB 4 포트 3 개 •...
  • Seite 111 ® ® 8 / 8 64 비트 / 7 / 7 64 비트 호환 Windows • FCC, CE, WHQL 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com...
  • Seite 112 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체제 에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사 용할 수 없는 메모리를 이용할 수 있습니다 .
  • Seite 113 Z87 Extreme3 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단 락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점 퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .
  • Seite 114 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우 지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 시스템 패널 헤더 섀시의 전원 스위치 , PLED+ PLED- (9 핀 PANEL1) 리셋...
  • Seite 115 Z87 Extreme3 전원 LED 헤더 시스템 전원 상태를 나 (3 핀 PLED1) 타내려면 섀시 전원 PLED- PLED+ PLED+ (1 페이지 , 13 번 항목 참조 ) LED 를 이 헤더에 연결 하십시오 . 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커...
  • Seite 116 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어 가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시 스템을 설치하십시오 . 2. AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에...
  • Seite 117 Z87 Extreme3 CPU 팬 커넥터 이 마더보드에는 4 핀 GN D + 12V (4 핀 CPU_FAN1) CPU 팬 ( 저소음 팬 ) CPU_ FAN_SPEED FAN_SPEED_CONTROL (1 페이지 , 3 번 항목 참조 ) 커넥터가 탑재되어 있 습니다 . 3 핀 CPU 팬을...
  • Seite 118 必要な場合には、 ご使用のモデルについての詳細情報を、 当社のウェブサイトで参 照ください。 アスロックのウェブサイトでは、 最新の VGA カードおよび CPU サポー ト一覧もご覧になれます。 アスロックウェブサイト http://www.asrock.com. 1.1 パッケージの内容 • アスロック Z87 Extreme3 マザーボード （ATX フォームファクター） • アスロック Z87 Extreme3 クイックインストールガイド • アスロック Z87 Extreme3 サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション）...
  • Seite 119 Z87 Extreme3 1.2 仕様 • ATX フォームファクター プラッ ト フォー • プレミアムゴールドコンデンサー設計 （100% 日本製の高品 ム 質導電性高分子コンデンサー） • LGA1150 パッケージでは、 第 4 世代の Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® をサポート • デジタル電源設計 • 8 電源フェーズ設計...
  • Seite 120 • Intel®HDグラフィックス内蔵ビジュアルおよびVGA 出力は、 グラフィックス GPU に統合されたプロセッサーのみでサポートされます。 • Intel®HD グラフィックス内蔵ビジュアルをサポート ： AVC、 MVC (S3D)、 MPEG-2 フル HW エンコード 1 の Intel® Quick Sync Video、 Intel® InTruTM 3D、 Intel® クリアビデオ HD テ ク ノロジー、 Intel® インサイダー TM、 Intel® HD グラフィック ス 4400/4600 •...
  • Seite 121 Z87 Extreme3 • PS/2 マウス / キーボードポート x 1 リアパネル I/O • 1 x D-Sub ポート • 1 x DVI-D ポート • 1 x HDMI ポート • 1 x 光 SPDIF 出力ポート • 2 x USB 2.0 ポート • 4 x USB 3.0 ポート...
  • Seite 122 • CPU/ シャーシファンマルチ速度制御 • 電圧監視： +12V、 +5V、 +3.3V、 CPU Vcore • Microsoft® Windows® 8 / 8 64 ビッ ト / 7 / 7 64 ビッ ト準拠 • FCC、 CE、 WHQL 認証 • ErP/EuP Ready （ErP/EuP ready 電源が必要です） * 商品詳細については、 当社ウェブサイトをご覧ください。 http://www.asrock.com...
  • Seite 123 Z87 Extreme3 BIOS 設定の調整、 アンタイドオーバークロックテク ノロジーの適用、 サードパーティ のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリス クを伴いますのでご注意ください。 オーバークロックするとシステムが不安定に なったり、 システムのコンポーネントやデバイスが破損することがあります。 ご自 分の責任で行ってください。 弊社では、 オーバークロックによる破損の責任は負 いかねますのでご了承ください。 Windows® 32 ビットオペレーティングシステムでの、 システム使用に割り当てられ た実際のメモリサイズは制限のため、 4GB 未満のことがあります。 Windows® 64 ビットのオペレーティングシステムでは、 そのような制限はありません。 Windows® では使えないメモリを使用するために、 アスロック XFast RAM を使用 することができます。...
  • Seite 124 1.3 ジャ ンパー設定 このイラストは、 ジャ ンパーの設定方法を示しています。 ジャ ンパーキャップがピ ンに被さっていると、 ジャ ンパーは 「ショート」 です。 ジャ ンパーキャップがピンに 被さっていない場合には、 ジャ ンパーは 「オープン」 です。 この図は 3 ピンのジャ ンパーを表し、 ジャ ンパーキャップがピン 1 とピン 2 に被さっているとき、 これら のピンは 「ショート」 です。 オープン ショート CMOS クリアジャ ンパー (CLRCMOS1) デフォルト...
  • Seite 125 Z87 Extreme3 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク ターにジャンパーキャップを被せると、 マザーボードに永久損傷が起こることがあ ります。 システムパネルヘッダー 電源スイッチを接続し、 PLED+ （9 ピンパネル 1） PLED- スイッチをリセッ トし、 下 PWRBTN# （p.1、 No. 12 参照） 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ RESET# のヘッダーにセッ トしま HDLED- HDLED+ す。 ケーブルを接続する ときには、 ピンの＋と−に 気をつけてください。...
  • Seite 126 電源 LED ヘッダー システムの電源ステータ （3 ピン PLED1） スを表示するために、 PLED- PLED+ （p.1、 No. 13 参照） PLED+ シャーシ電源 LED をこ のヘッダーに接続してく ださい。 シリアル ATA3 コネクタ これら 6 つの SATA3 コ ー ネクターは、 最高 6.0 Gb/ 秒のデータ転送速度で (SATA3_0_1: p.1、 No. 9） （ SATA3_2_3 ： 内部ストレージデバイス...
  • Seite 127 Z87 Extreme3 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい ることが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルお よびシャーシのマニュアルの指示に従ってください。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続。 C. アース (GND) をアース (GND) に接続。...
  • Seite 128 CPU ファンコネクター このマザーボードは 4 ピ GN D （4 ピン CPU_FAN1） + 12V ン CPU ファン （静音ファ CPU_ FAN_SPEED （p.1、 No. 3 参照） ン） コネクターを提供しま FAN_SPEED_CONTROL す。 3 ピンの CPU ファン （3 ピン CPU_FAN2） を接続する場合には、 ピ + 12V （p.1、 No. 4 参照） ン...
  • Seite 129 Z87 Extreme3 1 简介 感谢您购买 ASRock Z87 Extreme3 主板，这是按照 ASRock 一贯严格质量控制标 准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和 卓越性能。 由于主板规格和 BIOS 软件可能已更新，因此， 本文档的内容可能会随时更改，恕 不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我 们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站 以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。 1.1 包装清单 • ASRock Z87 Extreme3 主板 （ATX 规格尺寸）...
  • Seite 130 1.2 规格 • ATX 规格尺寸 平台 • 优质亮金电容器设计 （100% 日本造高品质导电性高分子电 容器） • 支持 LGA1150 封装第 4 代 Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® • Digi Power （帝捷） 设计 • 8 电源相设计 • 支持 Intel ®...
  • Seite 131 Z87 Extreme3 • 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 图形 效和 VGA 输出。 • 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频， 采用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1 、 Intel® InTruTM 3D、Intel® Clear Video HD 技术、Intel® InsiderTM、Intel® HD Graphics 4400/4600 •...
  • Seite 132 • 1 x PS/2 鼠標 / 键盘端口 后面板 I/O • 1 x D-Sub 端口 • 1 x DVI-D 端口 • 1 x HDMI 端口 • 1 x 光学 SPDIF 输出端口 • 2 x USB 2.0 端口 • 4 x USB 3.0 端口 •...
  • Seite 133 • CPU/ 机箱静音风扇 （可以按照 CPU 温度自动调整机箱风 扇速度） • CPU/ 机箱风扇多种速度控制 • 电压监控： +12V、+5V、+3.3V、CPU Vcore • Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容 操作系统 • FCC、CE、WHQL 认证 • ErP/EuP 支持 （需要支持 ErP/EuP 的电源） * 有关详细产品信息 ，请访问我们的网站： http://www.asrock.com...
  • Seite 134 须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术” ，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造 成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的 损坏概不负责。 由于限制原因，实际内存容量可能会小于 4GB， 以保留给 Windows® 32-bit 操作系 统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast RAM 来利用 Windows® 不能使用的内存。...
  • Seite 135 Z87 Extreme3 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接” 。如果这些 针脚上没有装跳线帽，跳线 “开路” 。此图显示 3 针跳线， 当跳线帽装在针脚 1 和 针脚 2 “上，它们短接” 。 开路 短接 清除 CMOS 跳线 (CLRCMOS1) 默认 清除 CMOS （见第 1 页 ，第 14 个） CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机 ， 从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将...
  • Seite 136 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 PLED+ 系统面板接脚 按照下面的针脚分配，将 PLED- PWRBTN# (9 针 PANEL1) 机箱上的电源开关、 重置 见第 1 页 ，第 12 个） 开关和系统状态指示灯 连接到此接脚。在连接线 RESET# 缆前请记下正负针脚。 HDLED- HDLED+ PWRBTN ( 电源开关 ): 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET ( 重置开关 ): 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。 PLED （系统电源 LED） ： 连接到机箱前面板上的状态指示灯...
  • Seite 137 Z87 Extreme3 电源 LED 接脚 请将机箱电源 LED 连接 (3 针 PLED1) 到此接脚以指示系统电源 PLED- PLED+ PLED+ （见第 1 页 ， 第 13 个） 状态。 串行 ATA3 接口 这六个 SATA3 接口支持 最高 6.0 Gb/s 数据传输 (SATA3_0_1: 见第 1 页 ， 第 9 个）...
  • Seite 138 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请 按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’ 97 音频面板，请按照以下步骤安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L. B。将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L. C。将接地端 (GND) 连接到接地端 (GND)。 D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’ 97 音频面 板连接它们。 E. 要启用前麦克风，请转到 Realtek 控制面板上的 “FrontMic” （前麦克风） 选项 卡，调整...
  • Seite 139 Z87 Extreme3 CPU 风扇接口 此主板提供 4 针 CPU 风 GN D + 12V (4 针 CPU_FAN1) 扇 （静音风扇） 接口。如果 CPU_ FAN_SPEED FAN_SPEED_CONTROL 见第 1 页 ，第 3 个） 您打算连接 3 针 CPU 风 扇，请将它连接到脚 1-3。 (3 针 CPU_FAN2) + 12V 见第...
  • Seite 140 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令...
  • Seite 141 Z87 Extreme3 1 簡介 感謝您購買 ASRock Z87 Extreme3 主機板， 本主機板經 ASRock 嚴格品管製作， 是一套讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更 ，恕不另行通 知。如本文件有任何修改， 可至 ASRock 網站逕行取得更新版本，不另外通知。若 您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定 資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網 站 http://www.asrock.com. 1.1 包裝內容 • ASRock Z87M Extreme3 主機板 （ATX 尺寸）...
  • Seite 142 1.2 規格 • ATX 尺寸 平台 • 黃金級電容設計 （100% 日本製高品質固態高分子電容） • 支援第 4 代 Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150 封裝 ) • 數位電源設計 • 8 電源相位設計 • 支援 Intel ® Turbo Boost 2.0 技術 • 支援...
  • Seite 143 Z87 Extreme3 • 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- 顯示卡 in Visuals 及 VGA 輸出。 • 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video HD Technology、Intel®...
  • Seite 144 • 1 個 PS/2 滑鼠 / 鍵盤接口 後面板 I/O • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 1 x 光纖 SPDIF 輸出連接埠 • 2 x USB 2.0 連接埠 • 4 x USB 3.0 連接埠 • 1 x RJ-45 LAN 連接埠，含...
  • Seite 145 Z87 Extreme3 • 驅動程式、公用程式、防毒軟體 （試用版） 、CyberLink 支援 CD MediaEspresso 6.5 Trial 、 Google Chrome 瀏覽器及工具列、 Start8、MeshCentral 、 Splashtop Streamer、Intel® Extreme Tuning Utility (IXTU) • CPU ／機殼溫度感應 硬體監視器 • CPU ／機殼／電源風扇轉速計 • CPU ／機殼靜音風扇 （允許按照 CPU 溫度自動調整機殼風 扇速度） • CPU ／機殼風扇多重速度控制...
  • Seite 146 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用 自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或 者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們 對於因超頻所造成的可能損害概不負責。 在 Windows® 32 位元作業系統下 ，因有保留供系統使用記憶體的限制，所以實際 記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使 用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 147 Z87 Extreme3 1.3 跳線設定 圖例顯示設定跳線的方式 。跳線蓋套在針腳上時，該跳線為 「短路」 。若沒有跳 線蓋套在針腳上，該跳線為 「開啟」 。圖例顯示 3-pin 跳線的跳線蓋套在 pin1 及 pin2 時，這兩個針腳皆為 「短路」 。 開啟 短路 清除 CMOS 跳線 (CLRCMOS1) 預設 清除 CMOS （請參閱第 1 頁 ， 編號 14） 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設 設定 ，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使...
  • Seite 148 1.4 板載標頭及接頭 板載標頭及接頭都不是跳線， 請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋 套在標頭及接頭上，將造成主機板永久性的受損。 系統面板標頭 請依照以下的針腳排 PLED+ PLED- PWRBTN# 列將機殼上的電源開 (9-pin PANEL1) （請參閱第 1 頁 ， 編號 12） 關、 重設開關及系統 狀態指示燈連接至此 RESET# 標頭。在連接纜線之 HDLED- 前，請注意正負針腳。 HDLED+ PWRBTN（電源開關） ： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET（重設開關） ： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重 設開關即可重新啟動電腦。 PLED（系統電源 LED） ： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統 進入...
  • Seite 149 Z87 Extreme3 電源 LED 標頭 請將機殼電源 LED 連 接至此標頭， 以指示系 (3-pin PLED1) PLED- PLED+ PLED+ （請參閱第 1 頁 ，編號 13） 統的電源狀態。 Serial ATA3 接頭 這六組 SATA3 接頭皆 支援內部儲存裝置的 (SATA3_0_1: 請參閱第 1 頁 ，編號 9） SATA 資料纜線，最高 （SATA3_2_3： 可達 6.0 Gb/s 資料傳...
  • Seite 150 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’ 97 音訊面板，請按照以下步驟安裝至前面板音訊標頭： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C. 將接地 (GND) 連接至接地 (GND)。 D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’ 97 音訊面 板上連接。...
  • Seite 151 Z87 Extreme3 CPU 風扇接頭 本主機板配備 4-Pin GN D + 12V CPU 風扇 （靜音風扇） (4-pin CPU_FAN1) CPU_ FAN_SPEED FAN_SPEED_CONTROL （請參閱第 1 頁 ， 編號 3） 接頭。若您計畫連接 3-Pin CPU 風扇，請接 至 Pin 1-3。 (3-pin CPU_FAN2) + 12V （請參閱第 1 頁 ， 編號 4）...

  • Seite 152: Isi Kemasan

    ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com. 1.1 Isi Kemasan • Motherboard ASRock Z87 Extreme3 (Bentuk dan Ukuran Micro ATX)
  • Seite 153 Z87 Extreme3 1.2 Spesifikasi • Bentuk dan Ukuran ATX Platform • Desain Premium Gold Capacitor (100% Kapasitor Polimer Konduktif berkualitas tinggi buatan Jepang) • Mendukung Intel® Core i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150 • Desain Digi Power...
  • Seite 154 • Intel® HD Graphics Built-in Visuals dan output VGA hanya Grafis didukung dengan prosesor yang terintegrasi GPU. • Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD, Intel®...
  • Seite 155 Z87 Extreme3 • 1 x Port Mouse/Keyboard PS/2 Panel I/O • 1 x Port D-Sub Belakang • 1 x Port DVI-D • 1 x Port HDMI • 1 x Port SPDIF Out Optik • 2 x Port USB 2.0 • 4 x Port USB 3.0 • 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan...
  • Seite 156 • Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore • Kompatibel dengan Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit • FCC, CE, WHQL Sertifikasi • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com...
  • Seite 157 Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows® tersebut.
  • Seite 158 1.3 Konfigurasi Jumper Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.
  • Seite 159 Z87 Extreme3 1.4 Header dan Konektor Onboard Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor akan mengakibatkan kerusakan permanen pada motherboard. Header Panel Sistem Sambungkan switch daya,...
  • Seite 160 Header LED Daya Sambungkan LED daya (PLED1 3-pin) chassis ke header ini PLED- PLED+ PLED+ (lihat hal. 1, No. 13) untuk menunjukkan status daya sistem. Konektor Serial ATA3 Keenam konektor SATA3 (SATA3_0_1: ini mendukung kabel data lihat hal. 1, No. 9) SATA untuk perangkat (SATA3_2_3: penyimpanan internal...
  • Seite 161 Z87 Extreme3 1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem. 2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini: A.
  • Seite 162 Konektor Kipas CPU Motherboard ini GN D + 12V (CPU_FAN1 4-pin) memberikan konektor CPU_ FAN_SPEED FAN_SPEED_CONTROL (lihat hal. 1, No. 3) kipas CPU 4-Pin (Kipas Hening). Jika (CPU_FAN2 3-pin) Anda berencana untuk + 12V (lihat hal. 1, No. 4) menyambungkan kipas CPU_ FAN_SPEED CPU 3-Pin, sambungkan ke Pin 1-3.

  • Seite 163: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Seite 164: Ec Declaration Of Conformity

    EC-Declaration of Conformity For the following equipment: Motherboard (Product Name) Z87 Extreme3 / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) is herewith confirmed to comply with the requirements set out in the Council...
