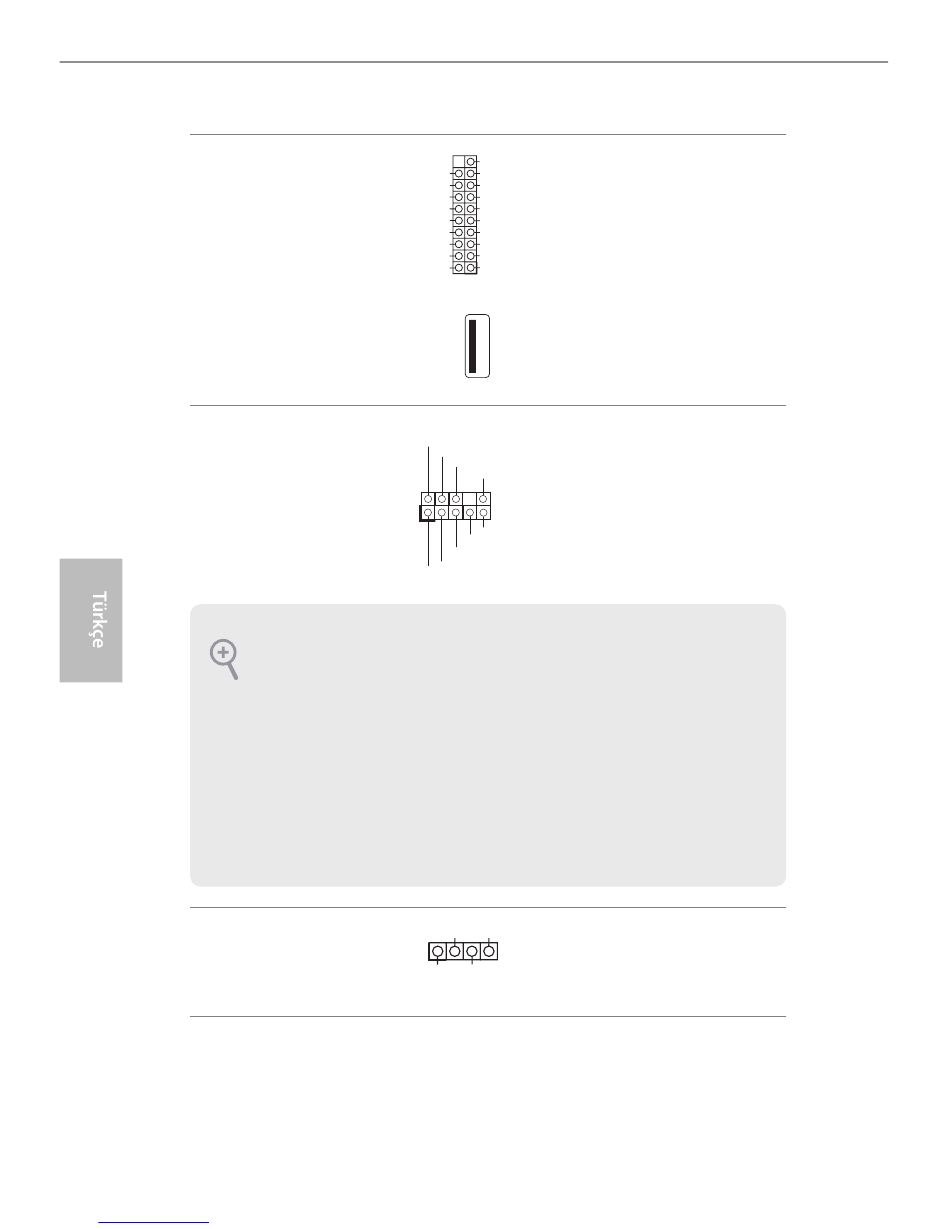

USB 3.0 Bağlantıları
(19 pimli USB3_8_9)
(bkz. s.1 veya s.2, No. 15)
(19 pimli USB3_10_11)
(bkz. s.1 veya s.2, No. 16)
(USB3_12)
(bkz. s.1 veya s.2, No. 13)
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. s.1 veya s.2, No. 40)
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi
için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi
kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin
ve "Kayıt Ses Seviyesi"ni ayarlayın.
Kasa Hoparlör Bağlantısı
(4-pin SPEAKER1)
(bkz. s.1 veya 2, No. 25)
manuals search engine
Bu anakart üzerinde, I/O
Vbus
Vbus
Vbus
IntA_PB_SSRX-
paneli üzerindeki dört USB
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
3.0 bağlantı noktasının
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
yanı sıra, iki adet bağlantı
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
ve bir bağlantı noktası
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
bulunmaktadır. Her
1
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu bağlantı, ses aygıtlarının
GND
ön ses paneline bağlanması
PRESENCE#
MIC_RET
OUT_RET
içindir.
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Lütfen kasa hoparlörünü
DUMMY
SPEAKER
1
bu bağlantıya takın.
+5V
DUMMY
