TM

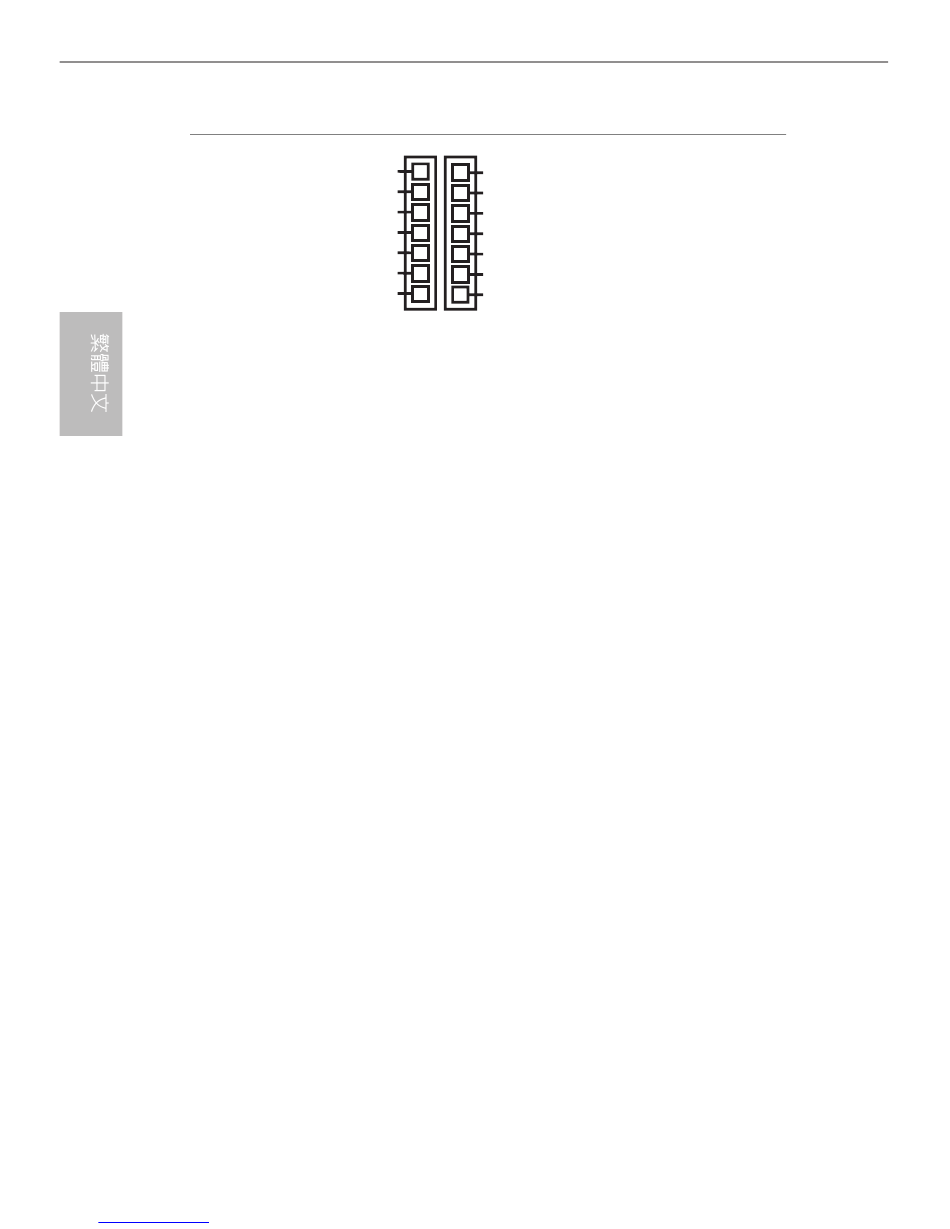

V-Probe
GFX
(7-pin VOL_
CON1，
RING
VCOMP
7-pin VOL_CON2)
CORE0
（請參閱第 1 頁或
GND
第 2 頁，編號 11）
manuals search engine
IO PCH_IREF
VCOMP2
SA 1.5VPCH
1.05PCH
VCCM
VCCin
GND
使用者能夠測量板載元
件電壓。
PCH_IREF:
PCH1.5V IREF 電壓
VCOMP2：
CPU 2nd COMP 電壓
1.5VPCH：
PCH 1.5V 電壓
1.05PCH：
PCH 1.05V 電壓
VCCM：
DRAM 電壓
VCC-in:
CPU 輸入電壓
IO：
CPU IO 電壓
GFX：
CPU GFX（顯示卡）電壓
SA：
CPU 系統代理程式電壓
RING：
CPU Ring（快取）電壓
VCOMP：
CPU COMP 電壓
CORE0：
CPU CORE0 電壓
