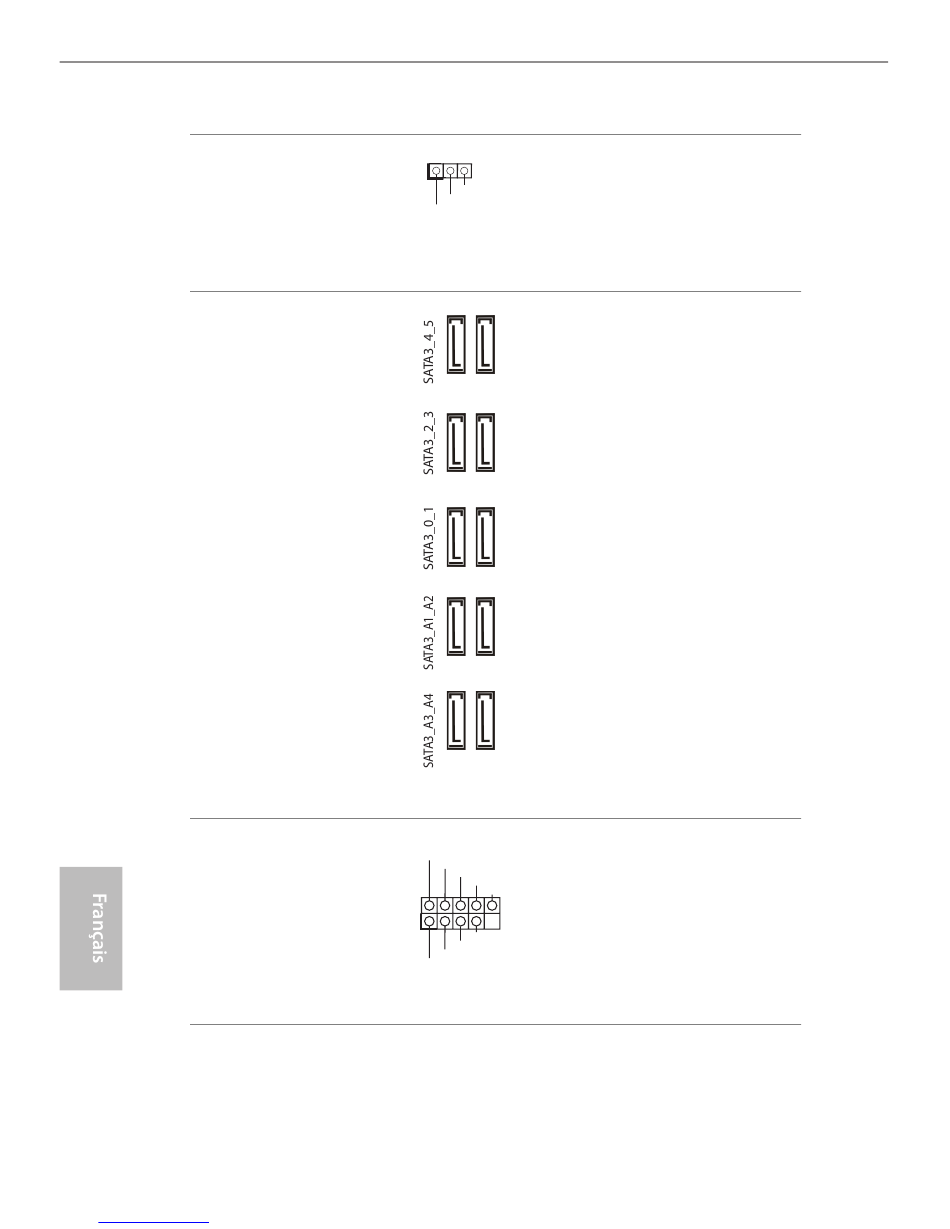

Embase LED d'alimentation
(PLED1 à 3 broches)
(voir p.12, No. 17)
Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1 ou 2, No. 22)
(SATA1_2_3:
(voir p.1 ou 2, No. 23)
(SATA3_4_5:
(voir p.1 ou 2, No. 24)
(SATA3_A1_A2:
voir p. 1 ou 2, No. 21)
(SATA3_A3_A4:
voir p. 1 ou 2, No. 20)
Embases USB 2.0
(USB2_3 à 9 broches)
(voir p.1 ou 2, No. 33)
(USB4_5 à 9 broches)
(voir p.1 ou 2, No. 36)
manuals search engine
Veuillez brancher le
1
LED d'alimentation du
PLED-
PLED+
PLED+
châssis sur cette embase
pour indiquer l' é tat
d'alimentation du système.
Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s.
Pour minimiser le temps
au démarrage, utilisez les
ports Intel® Z87 SATA
(SATA3_0) pour vos
appareils démarrables.
En plus des deux ports
USB_PWR
P-
USB 2.0 sur le panneau E/S,
P+
GND
DUMMY
cette carte mère est dotée
de deux embases. Chaque
1
GND
embase USB 2.0 peut
P+
P-
USB_PWR
prendre en charge deux
ports.
