ASROCK Z87 OC Formula Handbuch Seite 169

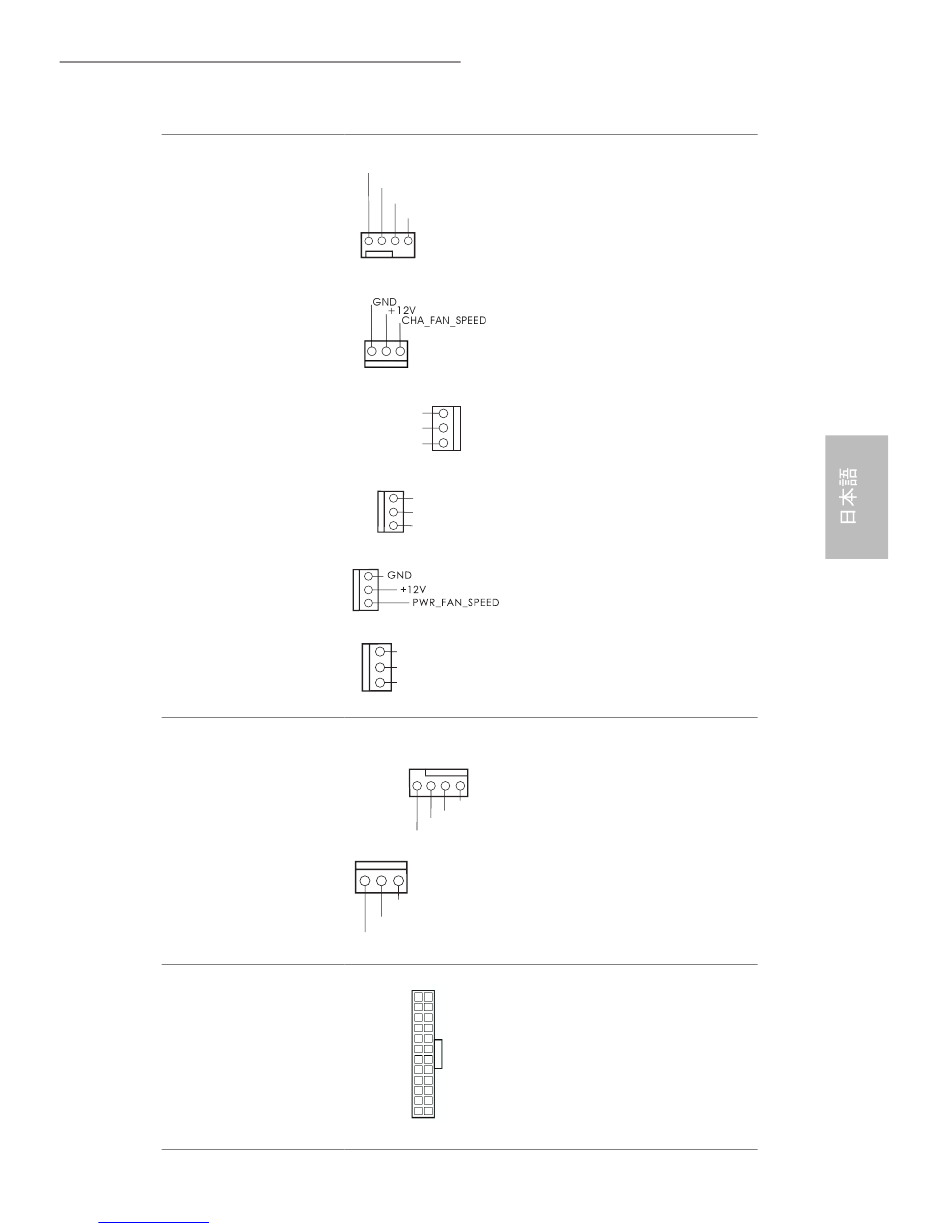

シャーシ、 電源、 および、
MOS ファンコネクタ
（4 ピン CHA_FAN1）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 37）
（3 ピン CHA_FAN2）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 34）
（3 ピン CHA_FAN3）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 19）
（3 ピン CHA_FAN4）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 42）
（3 ピン PWR_FAN1）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 41）
（3 ピン MOS_FAN1）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 43）
CPU ファンコネクター
（4 ピン CPU_FAN1）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 3）
（3 ピン CPU_FAN2）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 4）
ATX 電源コネクター
（24 ピン ATXPWR1）
（1 ページまたは 2 ページ
を参照してく ださい、
No. 12）
Downloaded from www.Manualslib.com
GND
+12V
CHA_FAN_SPEED
FAN_SPEED
+ 12V
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
12
1
manuals search engine
Z87 OC Formula/ac / Z87 OC Formula
ファンケーブルはファン
コネクターに接続し、 黒線
とアースピンを合わせて
FAN_SPEED_CONTROL
く ださい。
GND
GND
+ 12V
CHA_ FAN_SPEED
GND
+12V
MOS_FAN_SPEED
このマザーボードは 4 ピ
4 3 2 1
ン CPUファン （静音ファン）
コネクターを提供します。
GN D
+ 12V
3 ピンの CPU ファンを接
CPU_ FAN_SPEED
続する場合には、 ピン 1-3
に接続してく ださい。
このマザーボードは 24 ピ
24
ン ATX 電源コネクター
を提供します。 20 ピンの
ATX 電源を使用するに
は、 ピン 1 と 13 番に合わ
せて接続してく ださい。
13
167 167
