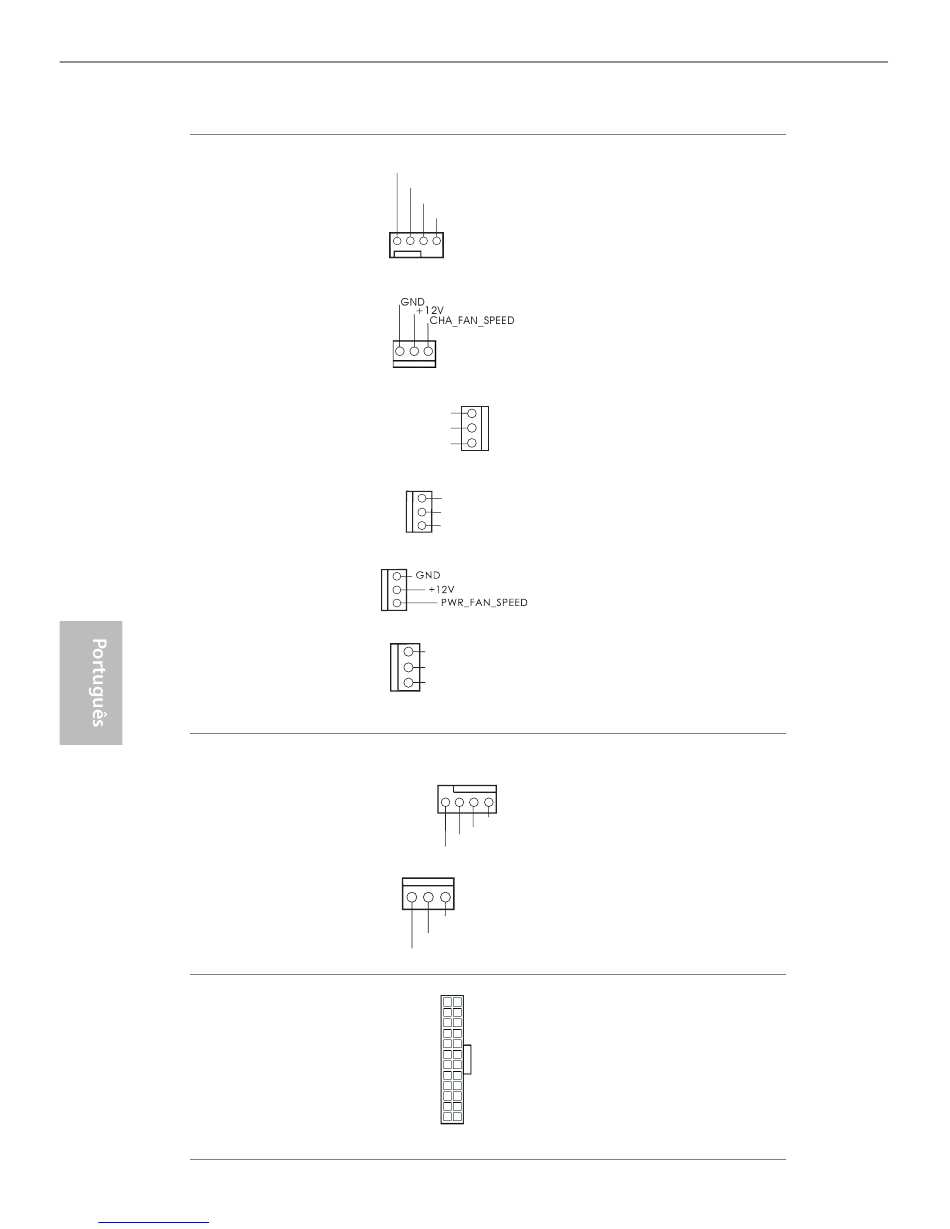

Conectores da ventoinha
do chassis, alimentação e
MOS
(CHA_FAN1 de 4 pinos)
(consultar p.1 ou 2, N.º 37)
(CHA_FAN2 3 pinos)
(consultar p.1 ou 2, N.º 34)
(CHA_FAN3 de 3 pinos)
(consultar p.1 ou 2, N.º 19)
(CHA_FAN4 de 3 pinos)
(consultar p.1 ou 2, N.º 42)
(PWR_FAN1 de 3 pinos)
(consultar p.1 ou 2, N.º 41)
(MOS_FAN1 de 3 pinos)
(consultar p.1 ou 2, N.º 43)
Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1 ou 2, N.º 3)
FAN_SPEED_CONTROL
(CPU_FAN2 de 3 pinos)
(consultar p.1 ou 2, N.º 4)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1 ou 2, N.º 12)
manuals search engine
Ligue os cabos da
GND
+12V
ventoinha aos conectores
CHA_FAN_SPEED
da ventoinha colocando
FAN_SPEED_CONTROL
o cabo preto no pino de
ligação à terra.
FAN_SPEED
+ 12V
GND
GND
+ 12V
CHA_ FAN_SPEED
GND
+12V
MOS_FAN_SPEED
Esta placa principal inclui
4 3 2 1
um conector de ventoinha
de CPU (Ventoinha
GN D
+ 12V
silenciosa) de 4 pinos.
CPU_ FAN_SPEED
Se pretender ligar uma
ventoinha de CPU de 3
pinos, ligue-a ao Pino 1-3.
GND
+12V
CPU_FAN_SPEED
12 24 Esta placa principal
inclui um conector de
alimentação de ATX de 24
pinos. Para utilizar uma
fonte de alimentação ATX
de 20 pinos, introduza-a
1 13
no Pino 1 e Pino 13.
