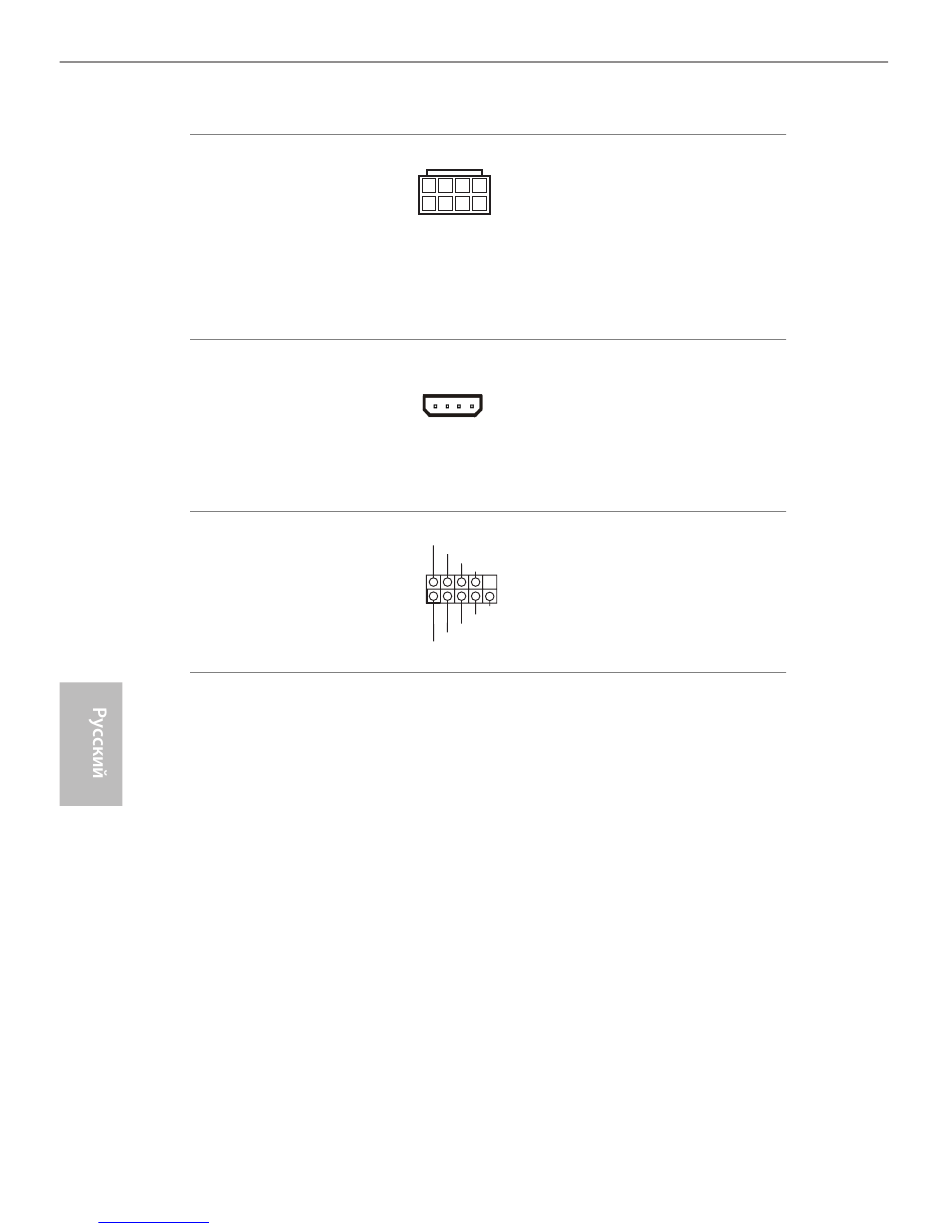

Разъем питания АТХ 12 В
(8-контактный,
ATX12V1)
(См. стр. 1 или 2, № 1)
(8-контактный,
ATX12V3)
(См. стр. 1 или 2, № 2)
Разъем питания SLI/
XFIRE
(4-контактный, SLI/
XFIRE_PWR1)
(См. стр. 1 или 2, № 39)
Колодка
последовательного порта
(9-контактная, COM1)
(См. стр. 1 или 2, № 38)
manuals search engine
Эта материнская плата
8 5
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4 1
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Этот разъем
предназначен для
подключения разъема
питания жесткого
диска при установке на
материнскую плату двух
видеокарт.
Колодка COM1
RRXD1
DDTR#1
поддерживает
DDSR#1
CCTS#1
подключение модуля
последовательного
1
RRI#1
порта.
RRTS#1
GND
TTXD1
DDCD#1
