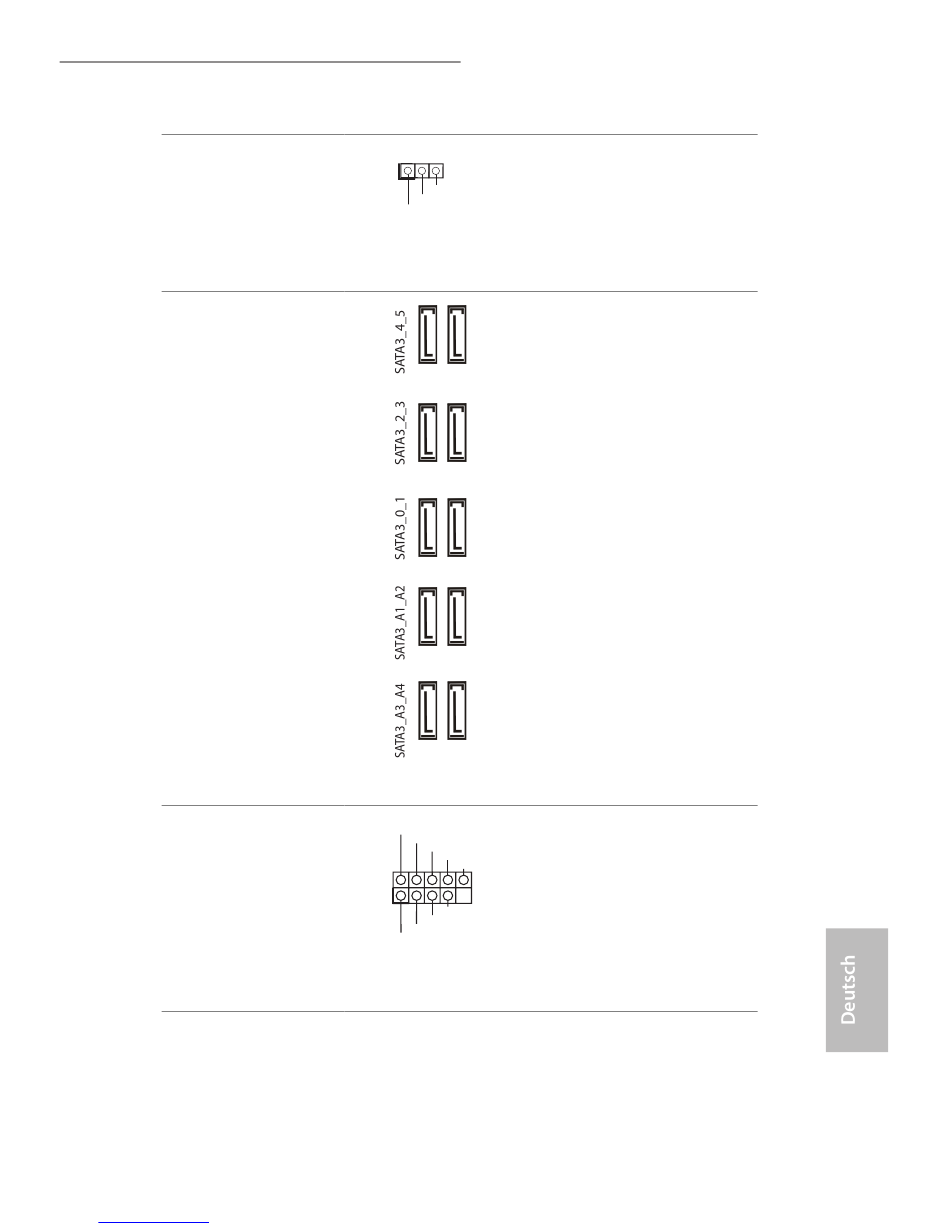

Betrieb-LED-Stiftleiste
(3-polig, PLED1)
(siehe S. 12, Nr. 17)
Serial-ATA-III-Anschlüsse
(SATA3_0_1:
siege S. 1 oder 2, Nr. 22)
(SATA1_2_3:
siehe S. 1 oder 2, Nr. 23)
(SATA3_4_5:
siehe S. 1 oder 2, Nr. 24)
(SATA3_A1_A2:
siehe S. 1 oder 2, Nr. 21)
(SATA3_A3_A4:
siehe S. 1 oder 2, Nr. 20)
USB 2.0-Stiftleisten
(9-polig, USB2_3)
(siehe S. 1 oder 2, Nr. 33)
(9-polig, USB4_5)
(siehe S. 1 oder 2, Nr. 36)
Downloaded from www.Manualslib.com
1
USB_PWR
1
manuals search engine
Z87 OC Formula/ac / Z87 OC Formula
Bitte verbinden Sie
die Betrieb-LED des
PLED-
PLED+
PLED+
Gehäuses zur Anzeige des
Systembetriebsstatus mit
dieser Stiftleiste.
Diese zehn SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
Nutzen Sie zum Minimieren
der Startzeit Intel® Z87-
SATA-Ports (SATA3_0) für
Ihre bootfähigen Geräte.
Neben zwei USB 2.0-Ports
P-
P+
GND an der E/A-Blende
DUMMY
befinden sich zwei
Stiftleisten an diesem
GND
P+
Motherboard. Jede USB
P-
USB_PWR
2.0-Stiftleiste kann zwei
Ports unterstützen.
