CAM 1000 / BSC 01

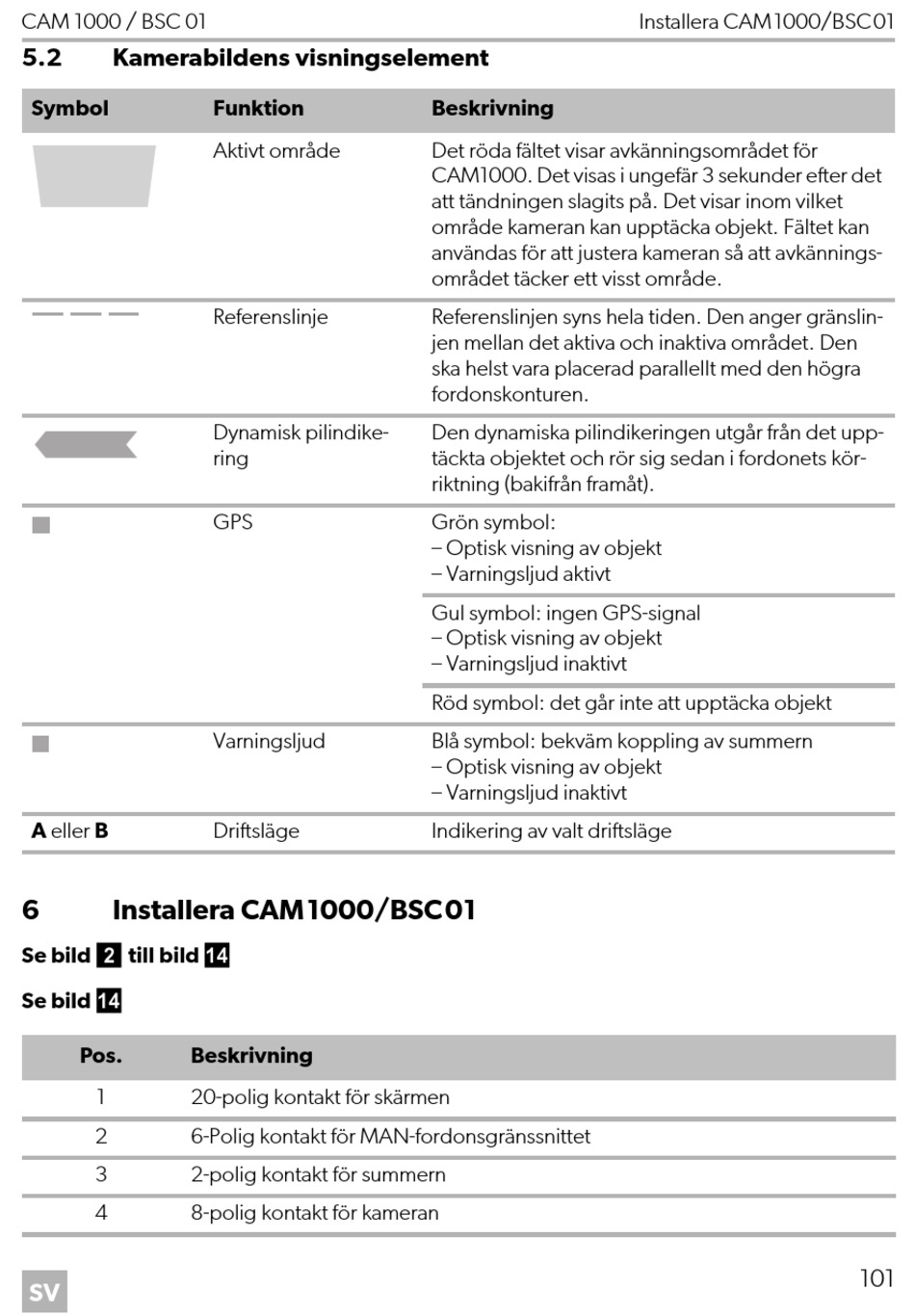

5.2 Kamerabildens visningselement
Symbol
A eller B
6

Installera CAM1000/BSC01

Se bild 2 till bild d
Se bild d
Pos. Beskrivning
1 20-polig kontakt för skärmen
2 6-Polig kontakt för MAN-fordonsgränssnittet
3 2-polig kontakt för summern
4 8-polig kontakt för kameran
SV
Funktion
Aktivt område
Referenslinje
Dynamisk pilindike-
ring
GPS
Varningsljud
Driftsläge
Beskrivning
Det röda fältet visar avkänningsområdet för
CAM1000. Det visas i ungefär 3 sekunder efter det
att tändningen slagits på. Det visar inom vilket
område kameran kan upptäcka objekt. Fältet kan
användas för att justera kameran så att avkännings-
området täcker ett visst område.
Referenslinjen syns hela tiden. Den anger gränslin-
jen mellan det aktiva och inaktiva området. Den
ska helst vara placerad parallellt med den högra
fordonskonturen.
Den dynamiska pilindikeringen utgår från det upp-
täckta objektet och rör sig sedan i fordonets kör-
riktning (bakifrån framåt).
Grön symbol:
– Optisk visning av objekt
– Varningsljud aktivt
Gul symbol: ingen GPS-signal
– Optisk visning av objekt
– Varningsljud inaktivt
Röd symbol: det går inte att upptäcka objekt
Blå symbol: bekväm koppling av summern
– Optisk visning av objekt
– Varningsljud inaktivt
Indikering av valt driftsläge
Installera CAM1000/BSC01
