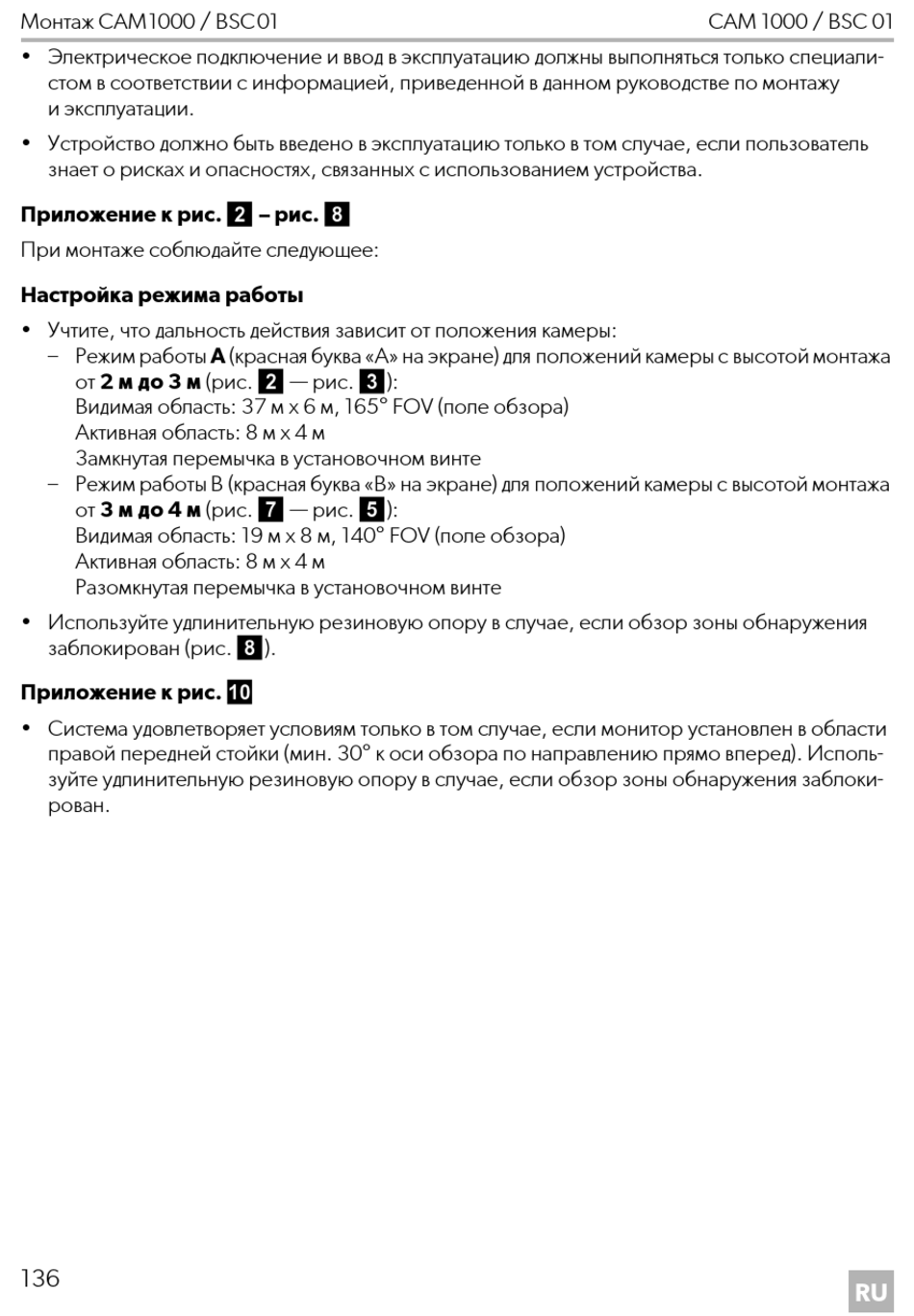

Dometic POWER & CONTROL PERFECTVIEW CAM1000 Montage- Und Bedienungsanleitung Seite 136

Монтаж CAM1000 / BSC01
• Электрическое подключение и ввод в эксплуатацию должны выполняться только специали-
стом в соответствии с информацией, приведенной в данном руководстве по монтажу
и эксплуатации.
• Устройство должно быть введено в эксплуатацию только в том случае, если пользователь
знает о рисках и опасностях, связанных с использованием устройства.
Приложение к рис. 2 – рис. 8
При монтаже соблюдайте следующее:
Настройка режима работы
• Учтите, что дальность действия зависит от положения камеры:
– Режим работы A (красная буква «А» на экране) для положений камеры с высотой монтажа
от 2 м до 3 м (рис. 2 — рис. 3):
Видимая область: 37 м х 6 м, 165° FOV (поле обзора)
Активная область: 8 м x 4 м
Замкнутая перемычка в установочном винте
– Режим работы В (красная буква «В» на экране) для положений камеры с высотой монтажа
от 3 м до 4 м (рис. 7 — рис. 5):
Видимая область: 19 м х 8 м, 140° FOV (поле обзора)
Активная область: 8 м x 4 м
Разомкнутая перемычка в установочном винте
• Используйте удлинительную резиновую опору в случае, если обзор зоны обнаружения
заблокирован (рис. 8).
Приложение к рис. 0
• Система удовлетворяет условиям только в том случае, если монитор установлен в области
правой передней стойки (мин. 30° к оси обзора по направлению прямо вперед). Исполь-
зуйте удлинительную резиновую опору в случае, если обзор зоны обнаружения заблоки-
рован.
136
CAM 1000 / BSC 01
RU
