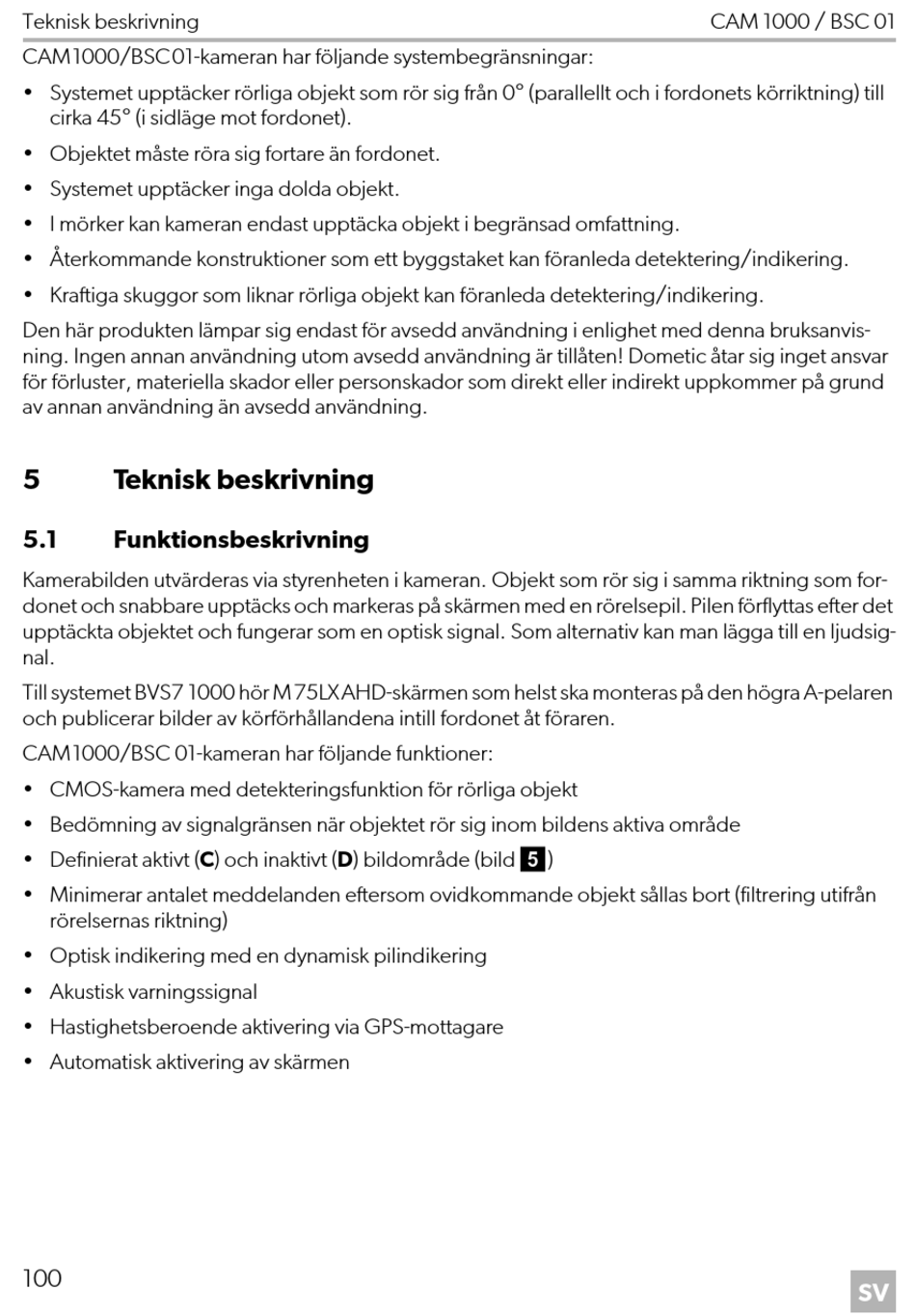

Teknisk Beskrivning - Dometic POWER & CONTROL PERFECTVIEW CAM1000 Montage- Und Bedienungsanleitung

Teknisk beskrivning

CAM1000/BSC01-kameran har följande systembegränsningar:
• Systemet upptäcker rörliga objekt som rör sig från 0° (parallellt och i fordonets körriktning) till
cirka 45° (i sidläge mot fordonet).
• Objektet måste röra sig fortare än fordonet.
• Systemet upptäcker inga dolda objekt.
• I mörker kan kameran endast upptäcka objekt i begränsad omfattning.
• Återkommande konstruktioner som ett byggstaket kan föranleda detektering/indikering.
• Kraftiga skuggor som liknar rörliga objekt kan föranleda detektering/indikering.
Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvis-
ning. Ingen annan användning utom avsedd användning är tillåten! Dometic åtar sig inget ansvar
för förluster, materiella skador eller personskador som direkt eller indirekt uppkommer på grund
av annan användning än avsedd användning.
5 Teknisk beskrivning
5.1 Funktionsbeskrivning
Kamerabilden utvärderas via styrenheten i kameran. Objekt som rör sig i samma riktning som for-
donet och snabbare upptäcks och markeras på skärmen med en rörelsepil. Pilen förflyttas efter det
upptäckta objektet och fungerar som en optisk signal. Som alternativ kan man lägga till en ljudsig-
nal.
Till systemet BVS7 1000 hör M75LXAHD-skärmen som helst ska monteras på den högra A-pelaren
och publicerar bilder av körförhållandena intill fordonet åt föraren.
CAM1000/BSC 01-kameran har följande funktioner:
• CMOS-kamera med detekteringsfunktion för rörliga objekt
• Bedömning av signalgränsen när objektet rör sig inom bildens aktiva område
• Definierat aktivt (C) och inaktivt (D) bildområde (bild 5)
• Minimerar antalet meddelanden eftersom ovidkommande objekt sållas bort (filtrering utifrån
rörelsernas riktning)
• Optisk indikering med en dynamisk pilindikering
• Akustisk varningssignal
• Hastighetsberoende aktivering via GPS-mottagare
• Automatisk aktivering av skärmen
100
CAM 1000 / BSC 01
SV
