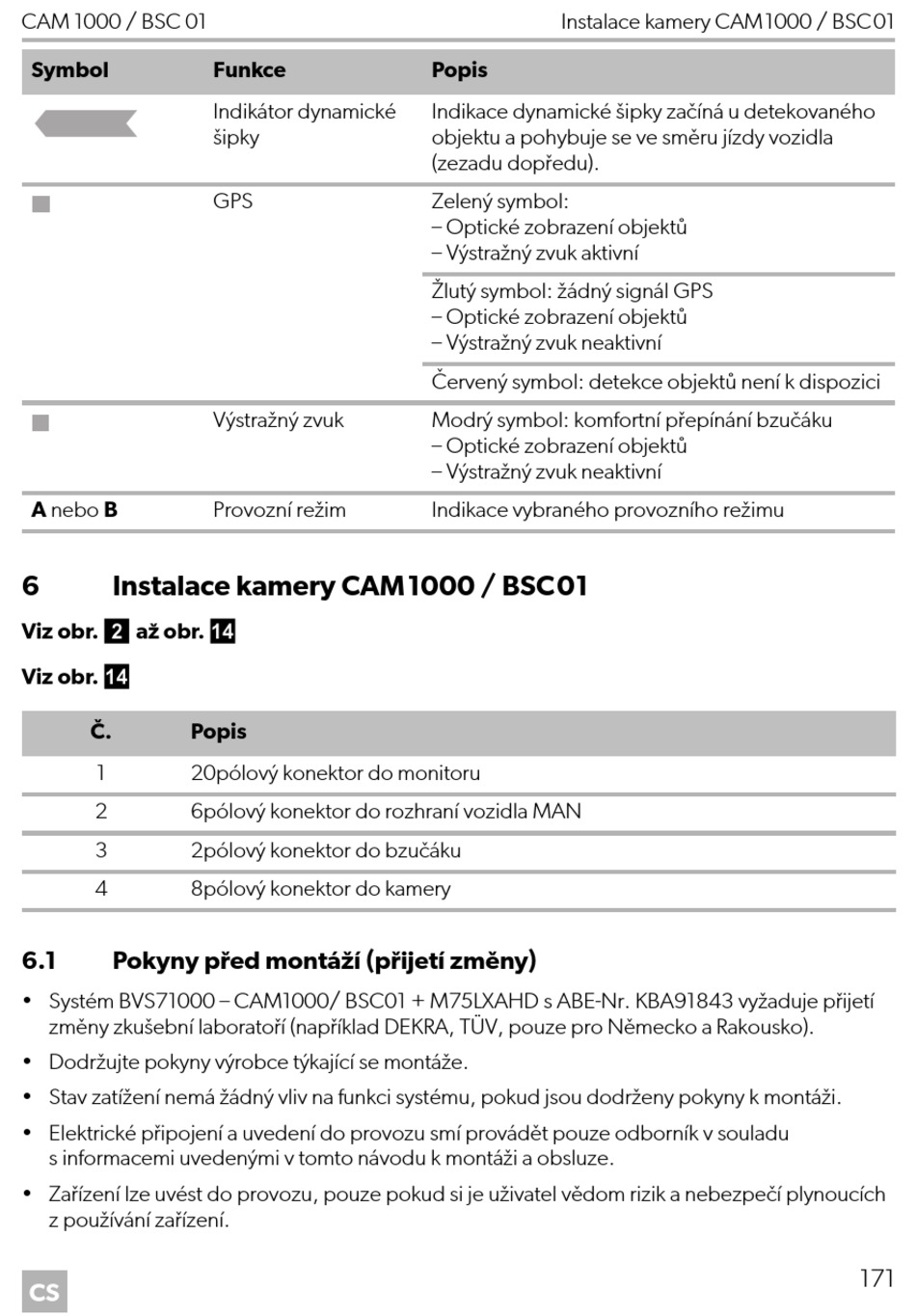

CAM 1000 / BSC 01
Symbol
A nebo B
6

Instalace kamery CAM1000 / BSC01

Viz obr. 2 až obr. d
Viz obr. d
Č. Popis
1 20pólový konektor do monitoru
2 6pólový konektor do rozhraní vozidla MAN
3 2pólový konektor do bzučáku
4 8pólový konektor do kamery
6.1 Pokyny před montáží (přijetí změny)
• Systém BVS71000 – CAM1000/ BSC01 + M75LXAHD s ABE-Nr. KBA91843 vyžaduje přijetí
změny zkušební laboratoří (například DEKRA, TÜV, pouze pro Německo a Rakousko).
• Dodržujte pokyny výrobce týkající se montáže.
• Stav zatížení nemá žádný vliv na funkci systému, pokud jsou dodrženy pokyny k montáži.
• Elektrické připojení a uvedení do provozu smí provádět pouze odborník v souladu
s informacemi uvedenými v tomto návodu k montáži a obsluze.
• Zařízení lze uvést do provozu, pouze pokud si je uživatel vědom rizik a nebezpečí plynoucích
z používání zařízení.
CS
Funkce
Indikátor dynamické
šipky
GPS
Výstražný zvuk
Provozní režim
Instalace kamery CAM1000 / BSC01
Popis
Indikace dynamické šipky začíná u detekovaného
objektu a pohybuje se ve směru jízdy vozidla
(zezadu dopředu).
Zelený symbol:
– Optické zobrazení objektů
– Výstražný zvuk aktivní
Žlutý symbol: žádný signál GPS
– Optické zobrazení objektů
– Výstražný zvuk neaktivní
Červený symbol: detekce objektů není k dispozici
Modrý symbol: komfortní přepínání bzučáku
– Optické zobrazení objektů
– Výstražný zvuk neaktivní
Indikace vybraného provozního režimu
171
