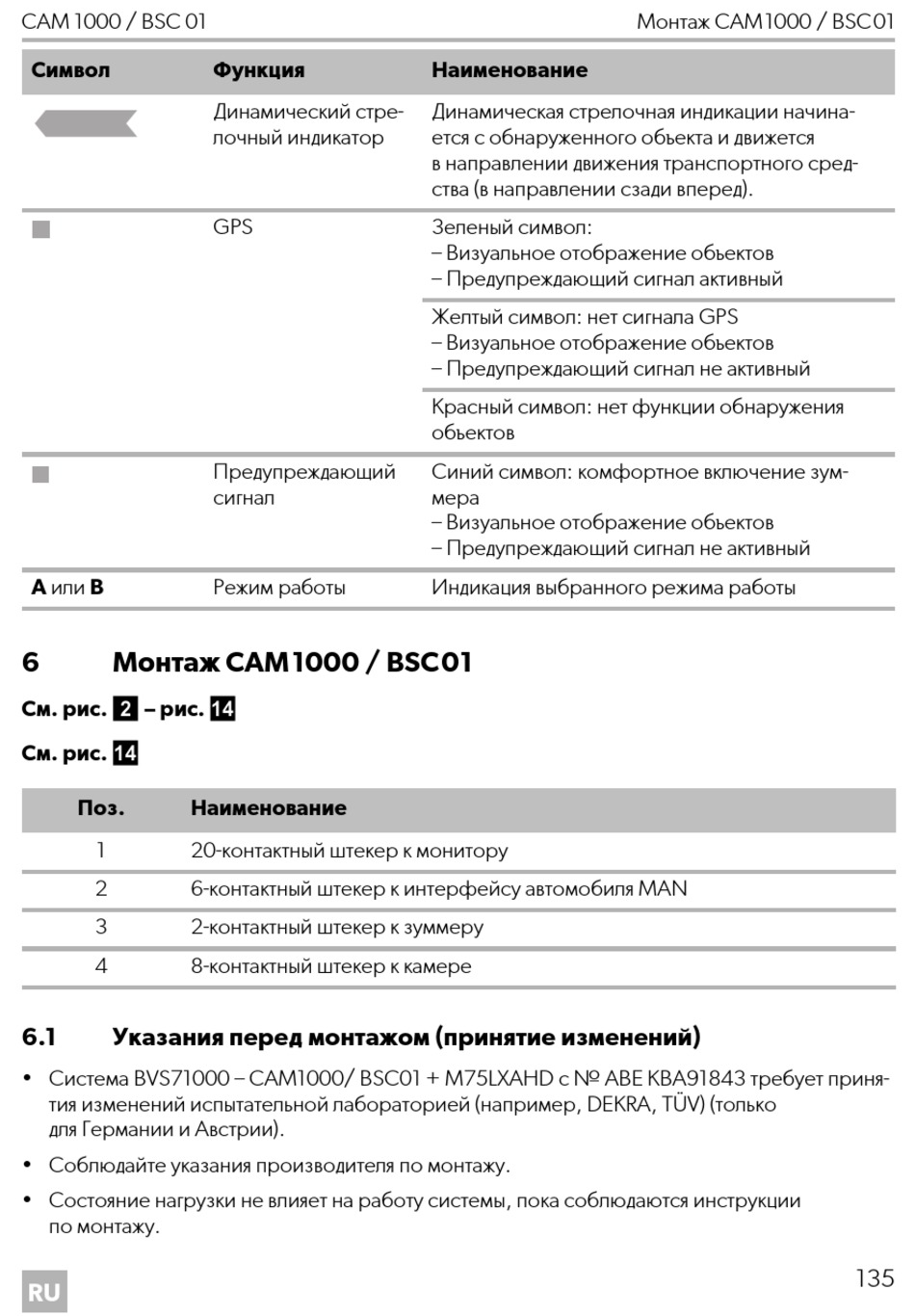

CAM 1000 / BSC 01
Символ
A или B
6 Монтаж CAM1000 / BSC01
См. рис. 2 – рис. d
См. рис. d
Поз. Наименование
1 20-контактный штекер к монитору
2 6-контактный штекер к интерфейсу автомобиля MAN
3 2-контактный штекер к зуммеру
4 8-контактный штекер к камере
6.1 Указания перед монтажом (принятие изменений)
• Система BVS71000 – CAM1000/ BSC01 + M75LXAHD с № ABE KBA91843 требует приня-
тия изменений испытательной лабораторией (например, DEKRA, TÜV) (только
для Германии и Австрии).
• Соблюдайте указания производителя по монтажу.
• Состояние нагрузки не влияет на работу системы, пока соблюдаются инструкции
по монтажу.
RU
Функция
Динамический стре-
лочный индикатор
GPS
Предупреждающий
сигнал
Режим работы
Наименование
Динамическая стрелочная индикации начина-
ется с обнаруженного объекта и движется
в направлении движения транспортного сред-
ства (в направлении сзади вперед).
Зеленый символ:
– Визуальное отображение объектов
– Предупреждающий сигнал активный
Желтый символ: нет сигнала GPS
– Визуальное отображение объектов
– Предупреждающий сигнал не активный
Красный символ: нет функции обнаружения
объектов
Синий символ: комфортное включение зум-
мера
– Визуальное отображение объектов
– Предупреждающий сигнал не активный
Индикация выбранного режима работы
Монтаж CAM1000 / BSC01
135
