CAM 1000 / BSC 01

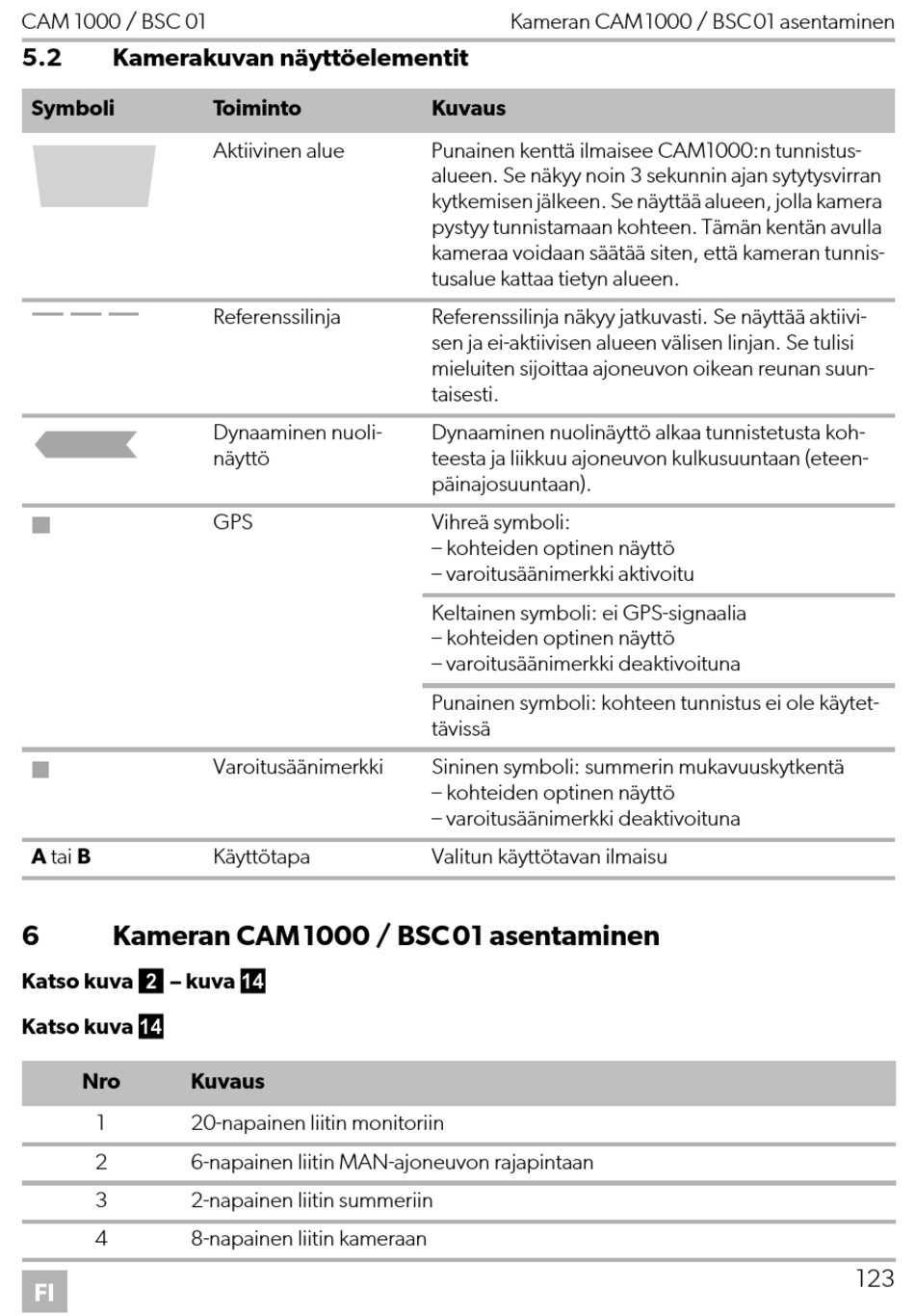

5.2 Kamerakuvan näyttöelementit
Symboli
A tai B
6

Kameran CAM1000 / BSC01 asentaminen

Katso kuva 2 – kuva d
Katso kuva d
Nro Kuvaus
1 20-napainen liitin monitoriin
2 6-napainen liitin MAN-ajoneuvon rajapintaan
3 2-napainen liitin summeriin
4 8-napainen liitin kameraan
FI
Toiminto
Aktiivinen alue
Referenssilinja
Dynaaminen nuoli-
näyttö
GPS
Varoitusäänimerkki
Käyttötapa
Kameran CAM1000 / BSC01 asentaminen
Kuvaus
Punainen kenttä ilmaisee CAM1000:n tunnistus-
alueen. Se näkyy noin 3 sekunnin ajan sytytysvirran
kytkemisen jälkeen. Se näyttää alueen, jolla kamera
pystyy tunnistamaan kohteen. Tämän kentän avulla
kameraa voidaan säätää siten, että kameran tunnis-
tusalue kattaa tietyn alueen.
Referenssilinja näkyy jatkuvasti. Se näyttää aktiivi-
sen ja ei-aktiivisen alueen välisen linjan. Se tulisi
mieluiten sijoittaa ajoneuvon oikean reunan suun-
taisesti.
Dynaaminen nuolinäyttö alkaa tunnistetusta koh-
teesta ja liikkuu ajoneuvon kulkusuuntaan (eteen-
päinajosuuntaan).
Vihreä symboli:
– kohteiden optinen näyttö
– varoitusäänimerkki aktivoitu
Keltainen symboli: ei GPS-signaalia
– kohteiden optinen näyttö
– varoitusäänimerkki deaktivoituna
Punainen symboli: kohteen tunnistus ei ole käytet-
tävissä
Sininen symboli: summerin mukavuuskytkentä
– kohteiden optinen näyttö
– varoitusäänimerkki deaktivoituna
Valitun käyttötavan ilmaisu
123
