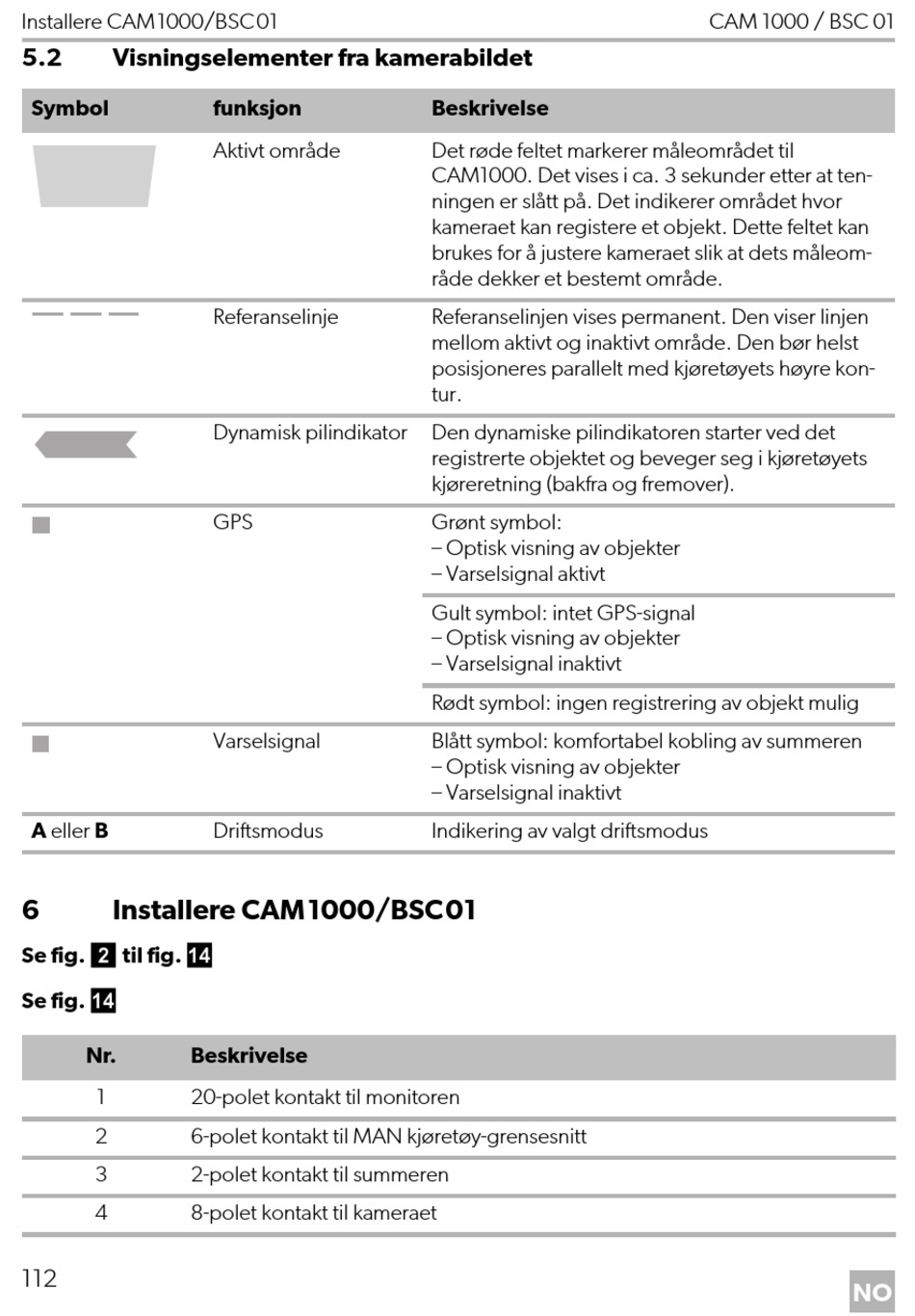

5.2 Visningselementer fra kamerabildet
Symbol
A eller B
6 Installere CAM1000/BSC01
Se fig. 2 til fig. d
Se fig. d
Nr. Beskrivelse
1 20-polet kontakt til monitoren
2 6-polet kontakt til MAN kjøretøy-grensesnitt
3 2-polet kontakt til summeren
4 8-polet kontakt til kameraet
112
funksjon
Aktivt område
Referanselinje
Dynamisk pilindikator
GPS
Varselsignal
Driftsmodus
Beskrivelse
Det røde feltet markerer måleområdet til
CAM1000. Det vises i ca. 3 sekunder etter at ten-
ningen er slått på. Det indikerer området hvor
kameraet kan registere et objekt. Dette feltet kan
brukes for å justere kameraet slik at dets måleom-
råde dekker et bestemt område.
Referanselinjen vises permanent. Den viser linjen
mellom aktivt og inaktivt område. Den bør helst
posisjoneres parallelt med kjøretøyets høyre kon-
tur.
Den dynamiske pilindikatoren starter ved det
registrerte objektet og beveger seg i kjøretøyets
kjøreretning (bakfra og fremover).
Grønt symbol:
– Optisk visning av objekter
– Varselsignal aktivt
Gult symbol: intet GPS-signal
– Optisk visning av objekter
– Varselsignal inaktivt
Rødt symbol: ingen registrering av objekt mulig
Blått symbol: komfortabel kobling av summeren
– Optisk visning av objekter
– Varselsignal inaktivt
Indikering av valgt driftsmodus
CAM 1000 / BSC 01
