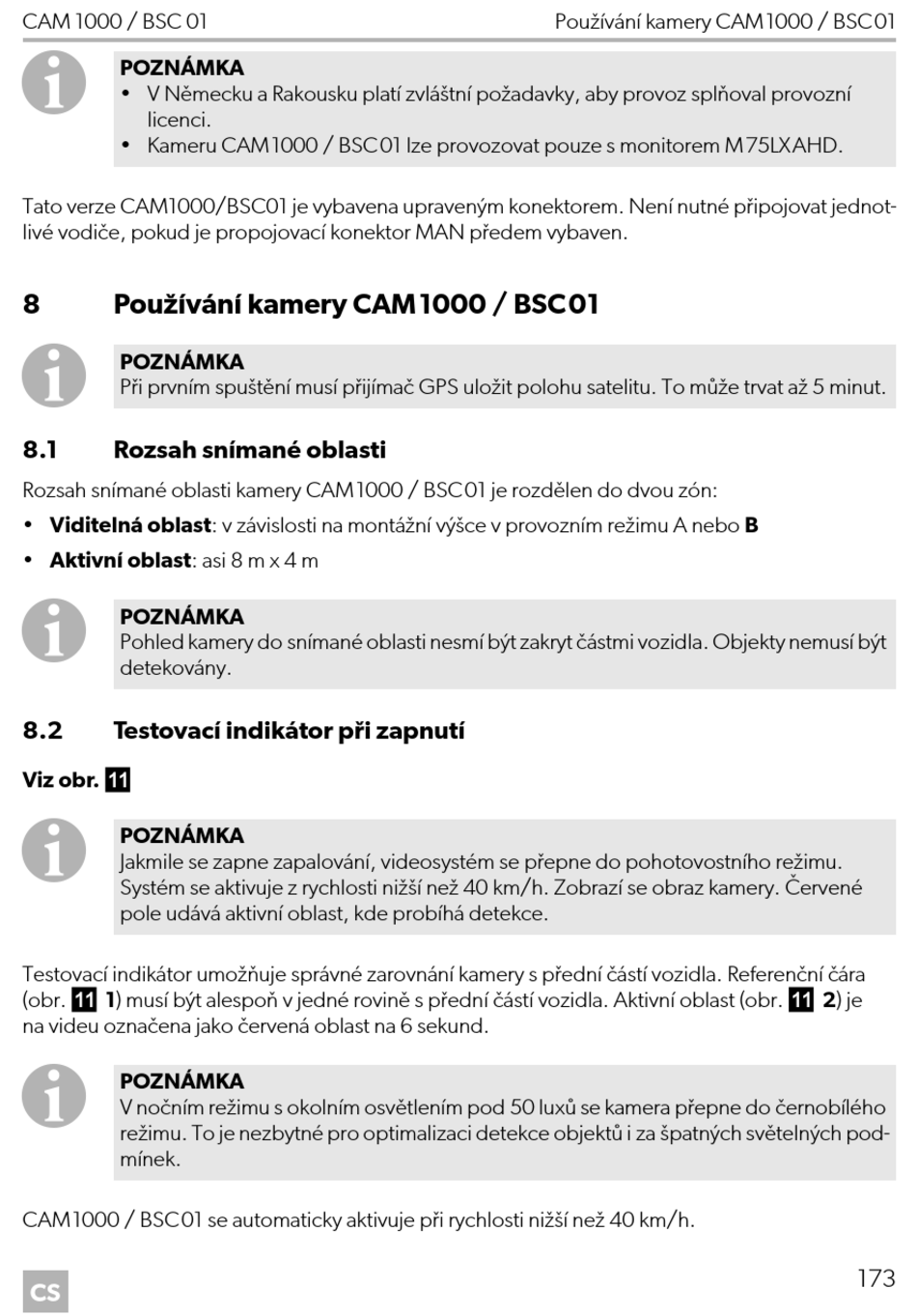

Používání Kamery Cam1000 / Bsc01; Rozsah Snímané Oblasti - Dometic POWER & CONTROL PERFECTVIEW CAM1000 Montage- Und Bedienungsanleitung

CAM 1000 / BSC 01
I
POZNÁMKA
• V Německu a Rakousku platí zvláštní požadavky, aby provoz splňoval provozní
licenci.
• Kameru CAM1000 / BSC01 lze provozovat pouze s monitorem M75LXAHD.
Tato verze CAM1000/BSC01 je vybavena upraveným konektorem. Není nutné připojovat jednot-
livé vodiče, pokud je propojovací konektor MAN předem vybaven.
8 Používání kamery CAM1000 / BSC01
I
POZNÁMKA
Při prvním spuštění musí přijímač GPS uložit polohu satelitu. To může trvat až 5 minut.
8.1 Rozsah snímané oblasti
Rozsah snímané oblasti kamery CAM1000 / BSC01 je rozdělen do dvou zón:
• Viditelná oblast: v závislosti na montážní výšce v provozním režimu A nebo B
• Aktivní oblast: asi 8 m x 4 m
I
POZNÁMKA
Pohled kamery do snímané oblasti nesmí být zakryt částmi vozidla. Objekty nemusí být
detekovány.
8.2 Testovací indikátor při zapnutí
Viz obr. a
I
POZNÁMKA
Jakmile se zapne zapalování, videosystém se přepne do pohotovostního režimu.
Systém se aktivuje z rychlosti nižší než 40 km/h. Zobrazí se obraz kamery. Červené
pole udává aktivní oblast, kde probíhá detekce.
Testovací indikátor umožňuje správné zarovnání kamery s přední částí vozidla. Referenční čára
(obr. a 1) musí být alespoň v jedné rovině s přední částí vozidla. Aktivní oblast (obr. a 2) je
na videu označena jako červená oblast na 6 sekund.
I
POZNÁMKA
V nočním režimu s okolním osvětlením pod 50 luxů se kamera přepne do černobílého
režimu. To je nezbytné pro optimalizaci detekce objektů i za špatných světelných pod-
mínek.
CAM1000 / BSC01 se automaticky aktivuje při rychlosti nižší než 40 km/h.
CS
Používání kamery CAM1000 / BSC01
173
