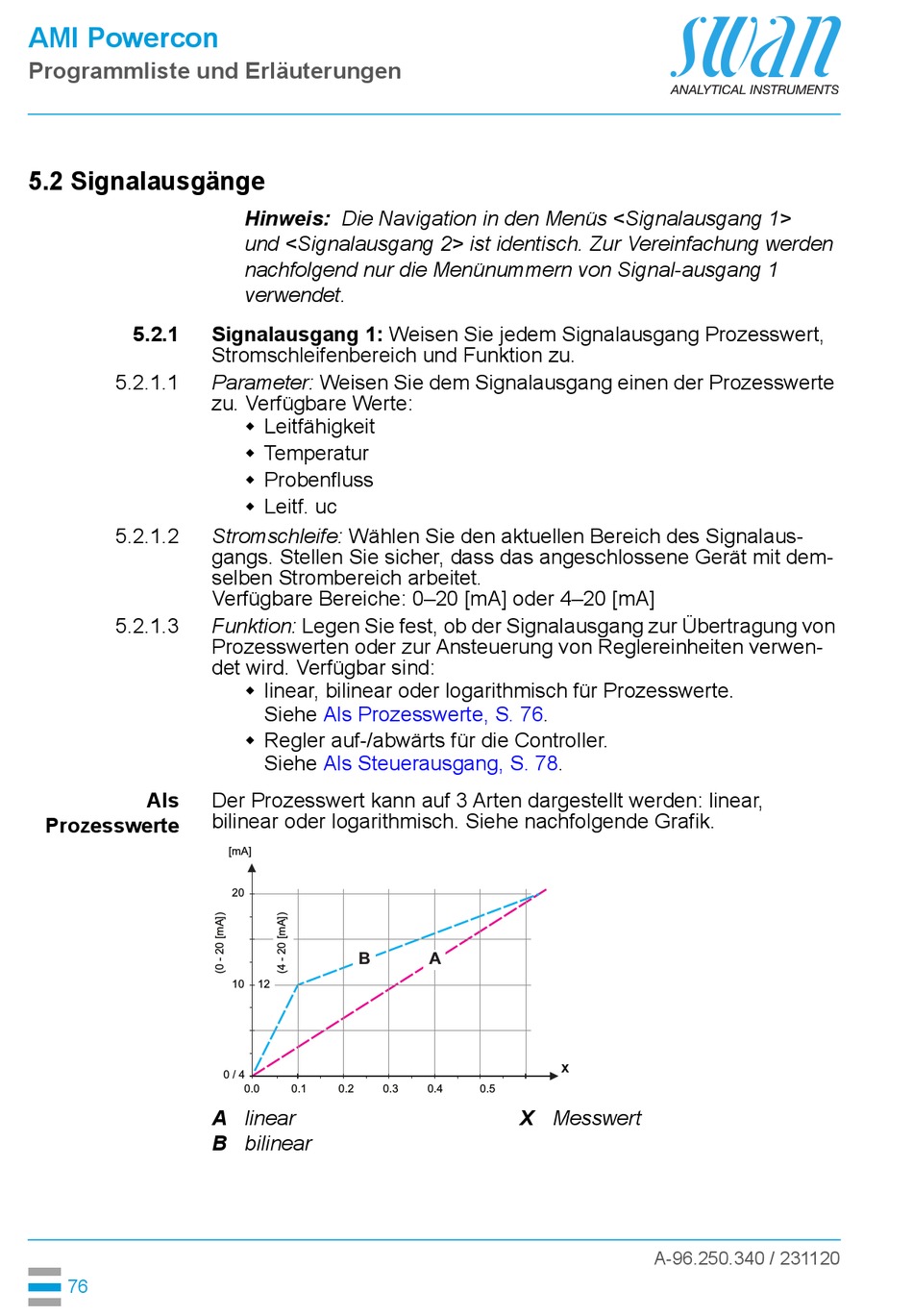

AMI Powercon
Programmliste und Erläuterungen
5.2 Signalausgänge
5.2.1
5.2.1.1
5.2.1.2
5.2.1.3
Als
Prozesswerte
76
Hinweis: Die Navigation in den Menüs <Signalausgang 1>
und <Signalausgang 2> ist identisch. Zur Vereinfachung werden
nachfolgend nur die Menünummern von Signal-ausgang 1
verwendet.
Signalausgang 1: Weisen Sie jedem Signalausgang Prozesswert,
Stromschleifenbereich und Funktion zu.
Parameter: Weisen Sie dem Signalausgang einen der Prozesswerte
zu. Verfügbare Werte:
Leitfähigkeit
Temperatur
Probenfluss
Leitf. uc
Stromschleife: Wählen Sie den aktuellen Bereich des Signalaus-
gangs. Stellen Sie sicher, dass das angeschlossene Gerät mit dem-
selben Strombereich arbeitet.
Verfügbare Bereiche: 0–20 [mA] oder 4–20 [mA]
Funktion: Legen Sie fest, ob der Signalausgang zur Übertragung von
Prozesswerten oder zur Ansteuerung von Reglereinheiten verwen-
det wird. Verfügbar sind:
linear, bilinear oder logarithmisch für Prozesswerte.
Siehe
Als Prozesswerte, S.
Regler auf-/abwärts für die Controller.
Siehe
Als Steuerausgang, S.
Der Prozesswert kann auf 3 Arten dargestellt werden: linear,
bilinear oder logarithmisch. Siehe nachfolgende Grafik.
[mA]
20
B
10
12
0 / 4
0.0
0.1
0.2
0.3
A
linear
B
bilinear
76.
78.
A
X
0.4
0.5
X Messwert
A-96.250.340 / 231120
