AMI Powercon
Installation
3.6.
3.6.1
3.6.2
Klemmen
1)
NC
10/11
Normaler-
weise
geschlossen
NO
12/11
Normaler-
weise
offen
A-96.250.340 / 231120
Schaltkontakte
Schalteingang
Hinweis: Verwenden Sie nur potenzialfreie (trockene) Kontakte.
Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und
dem Widerstand des Relais) muss
kleiner als 50 Ω sein.
Klemmen 16/42
Nähere Informationen zur Programmierung finden Sie in
Programmliste und Erläuterungen, S.

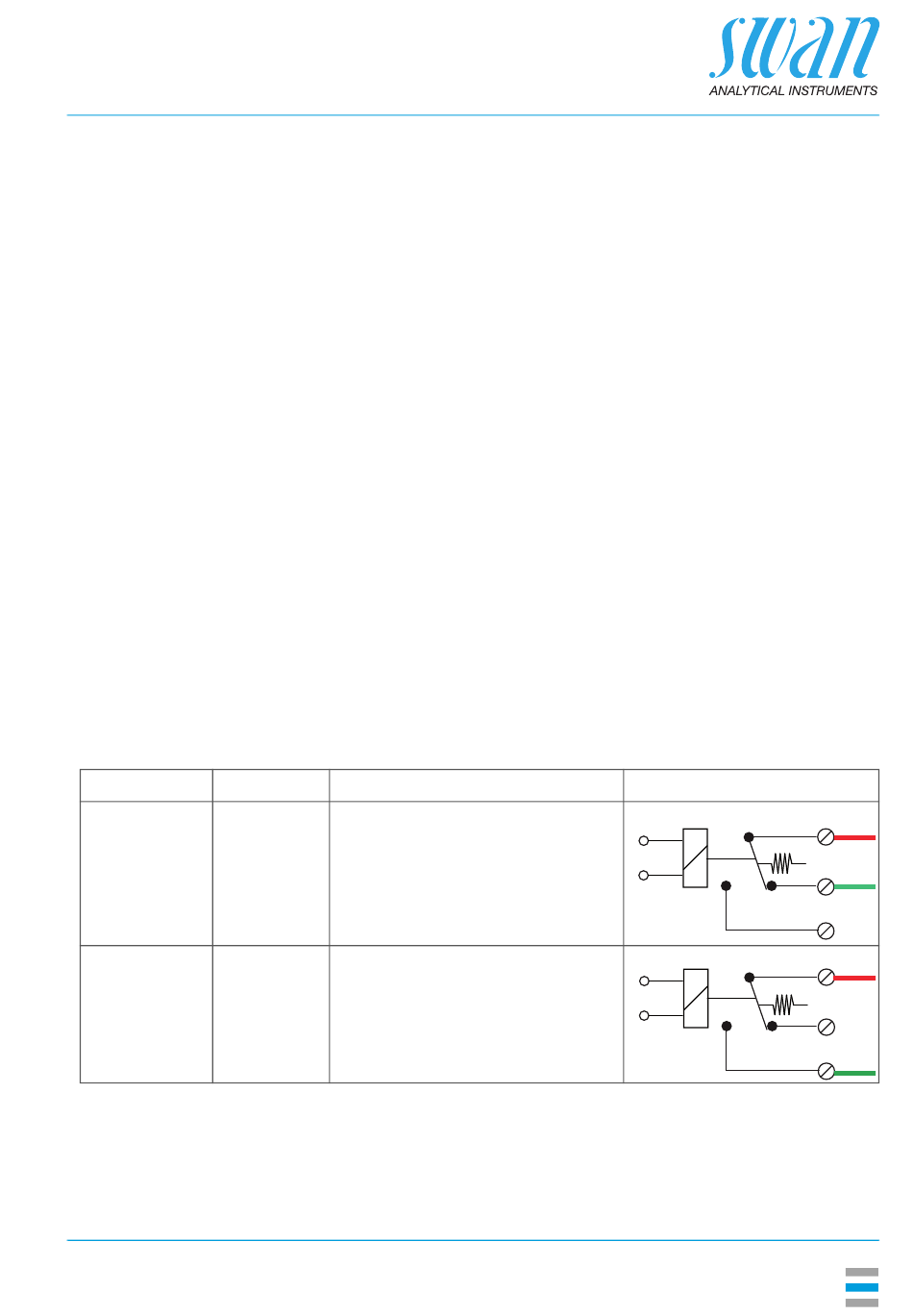

Sammelstörkontakt
Hinweis: Maximalbelastung 1 A/250 VAC
Alarmausgang für Systemfehler.
Informationen zu Fehlercodes erhalten Sie in
62.
Hinweis: Bei bestimmten Alarmen und bei bestimmten Einstel-
lungen am AMI Transmitter schaltet das Alarmrelais nicht. Der
Fehler wird jedoch am Display angezeigt.
Beschreibung
Aktiv (geöffnet) im Normal-
betrieb.
Inaktiv (geschlossen) bei
Fehlern und Stromausfall.
Aktiv (geschlossen) im Nor-
malbetrieb.
Inaktiv (geöffnet) bei Feh-
lern und Stromausfall.
1) Normale Verwendung
71.
Fehlerbehebung, S.
1)
0V
0V
11
10
12
11
10
12
33
