AMI Powercon
Wartung
6.7.
Vorbereitung
52

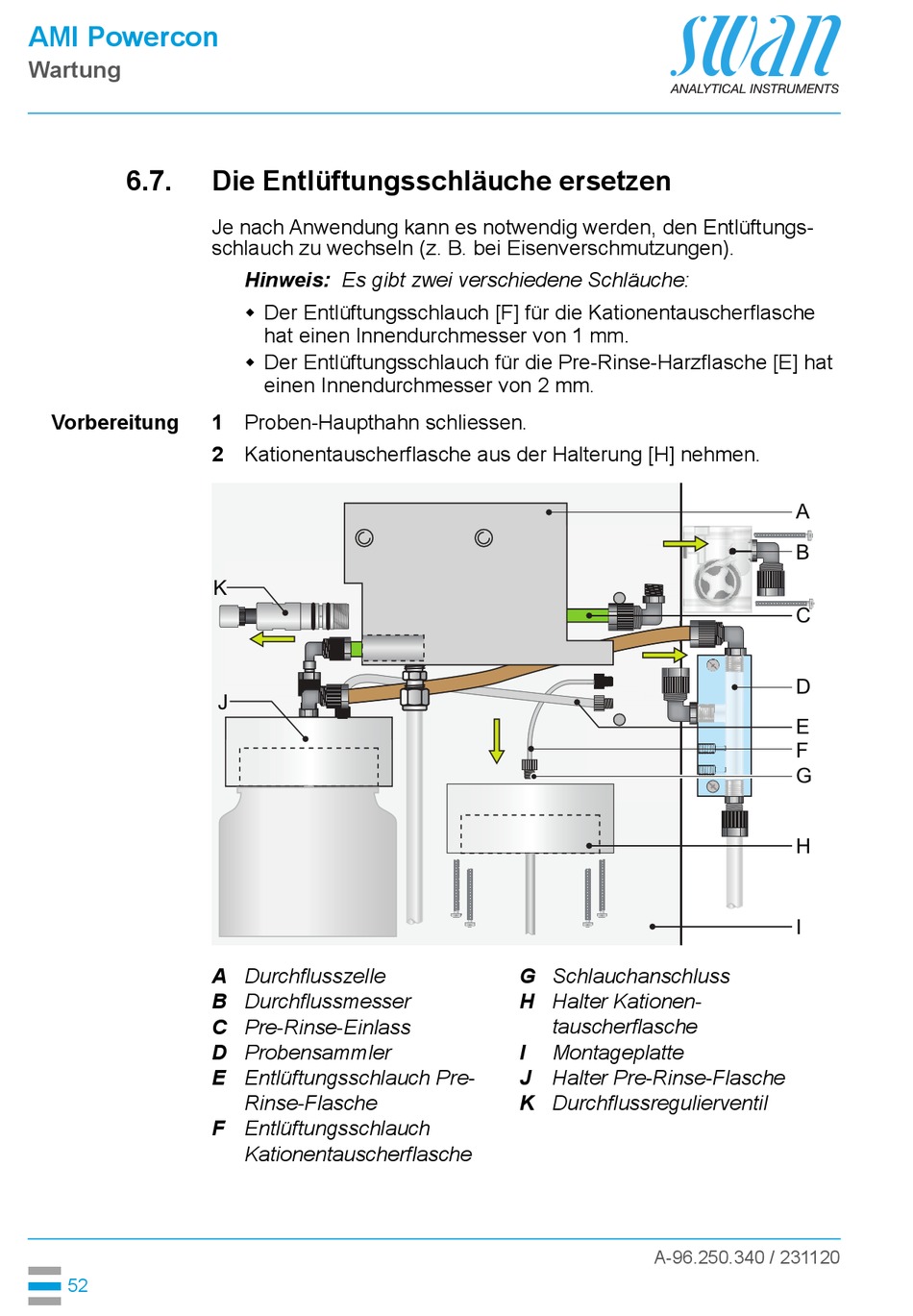

Die Entlüftungsschläuche ersetzen
Je nach Anwendung kann es notwendig werden, den Entlüftungs-
schlauch zu wechseln (z. B. bei Eisenverschmutzungen).
Hinweis: Es gibt zwei verschiedene Schläuche:
Der Entlüftungsschlauch [F] für die Kationentauscherflasche
hat einen Innendurchmesser von 1 mm.
Der Entlüftungsschlauch für die Pre-Rinse-Harzflasche [E] hat
einen Innendurchmesser von 2 mm.
1 Proben-Haupthahn schliessen.
2 Kationentauscherflasche aus der Halterung [H] nehmen.
K
J
A
Durchflusszelle
B
Durchflussmesser
C
Pre-Rinse-Einlass
D
Probensammler
E
Entlüftungsschlauch Pre-
Rinse-Flasche
F
Entlüftungsschlauch
Kationentauscherflasche
G
Schlauchanschluss
H
Halter Kationen-
tauscherflasche
I
Montageplatte
J
Halter Pre-Rinse-Flasche
K
Durchflussregulierventil
A-96.250.340 / 231120
A
B
C
D
E
F
G
H
I
