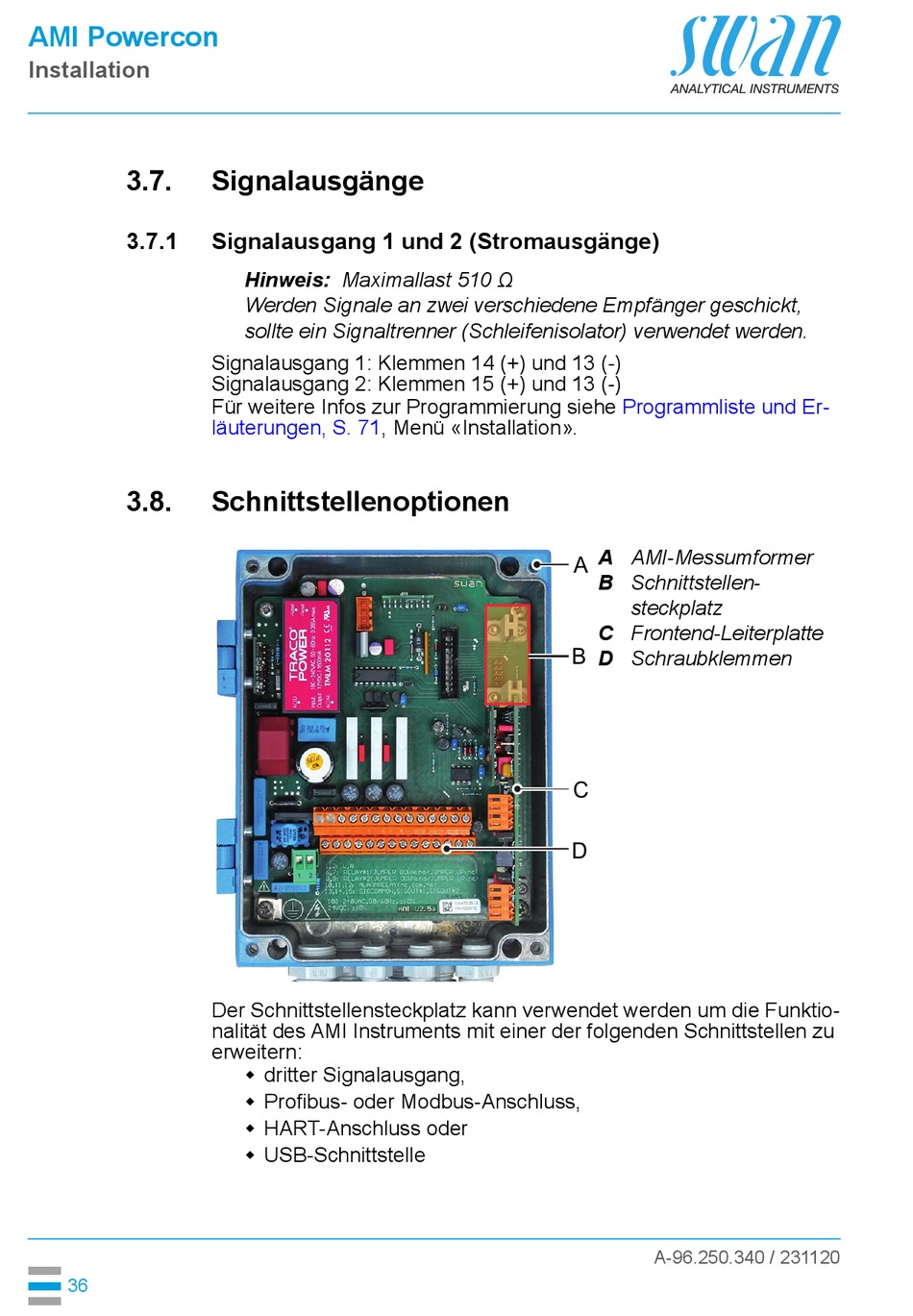

Signalausgänge
Signalausgang 1 und 2 (Stromausgänge)
Hinweis: Maximallast 510 Ω
Werden Signale an zwei verschiedene Empfänger geschickt,
sollte ein Signaltrenner (Schleifenisolator) verwendet werden.
Signalausgang 1: Klemmen 14 (+) und 13 (-)
Signalausgang 2: Klemmen 15 (+) und 13 (-)
Für weitere Infos zur Programmierung siehe
läuterungen, S.
71, Menü «Installation».
Schnittstellenoptionen
Der Schnittstellensteckplatz kann verwendet werden um die Funktio-
nalität des AMI Instruments mit einer der folgenden Schnittstellen zu
erweitern:
dritter Signalausgang,
Profibus- oder Modbus-Anschluss,
HART-Anschluss oder
USB-Schnittstelle
Programmliste und Er-
A
AMI-Messumformer
A
B
Schnittstellen-
steckplatz
C
Frontend-Leiterplatte
B
D
Schraubklemmen
C
D
