12.1 Fördereinheit und Membrane tauschen
1. Netzstecker ziehen und Pumpe damit spannungslos machen.
2. Anlage drucklos machen.
3. Schlauchanschlüsse (5) auf der Druck- und Saugseite entfernen.
4. Schutzkappen (7) der Dosierkopfschrauben entfernen.
5. Dosierkopfschrauben (6) mit einem 7 mm Steckschlüssel über Kreuz abschrauben und den Dosierkopf (1)
von der Pumpe abziehen.
6. Ein flaches Werkzeug – z.B. ein Messer – hinter die Membrane (3) schieben, mit dem Daumen
gegendrücken und die Membrane gegen den Uhrzeigersinn vom Hubkolben herunter drehen.
Nun eine neue Membrane im Uhrzeigersinn auf den Hubkolben drehen, bis sie handfest sitzt.
Verwenden Sie dazu kein Werkzeug!
7. Einen neuen Dosierkopf (1) mit einem neuen O-Ring (2) vor die Membrane (3) halten und mit den vier
Dosierkopfschrauben (6) am Pumpengehäuse fixieren. Dann die Schrauben über Kreuz mit einem 7 mm
Steckschlüssel anziehen. Anzugsdrehmoment siehe Tabelle 12.1.
8. Die Schutzkappen (7) wieder auf den Dosierkopf drücken.
9. Die Schlauchanschlüsse (5) wieder aufschrauben.
Dabei unbedingt darauf achten, dass die O-Ringe (4) sowohl auf der Druck- als auch auf der
Saugseite (!) eingelegt sind!
10. Den Netzstecker wieder einstecken,die Pumpe entlüften und wieder in Betrieb nehmen
(siehe Kapitel 6 Inbetriebnahme).
Tab. 12.1
Anzugsdrehmoment Dosierkopfschrauben: 2,0...2,5 Nm
Achtung!
Das Anzugsdrehmoment der Dosierkopfschrauben nach 24-stündigem Betrieb nachprüfen.
56
5
4
7
5
Technische Änderungen sowie Druckfehler vorbehalten
2
1
4
6

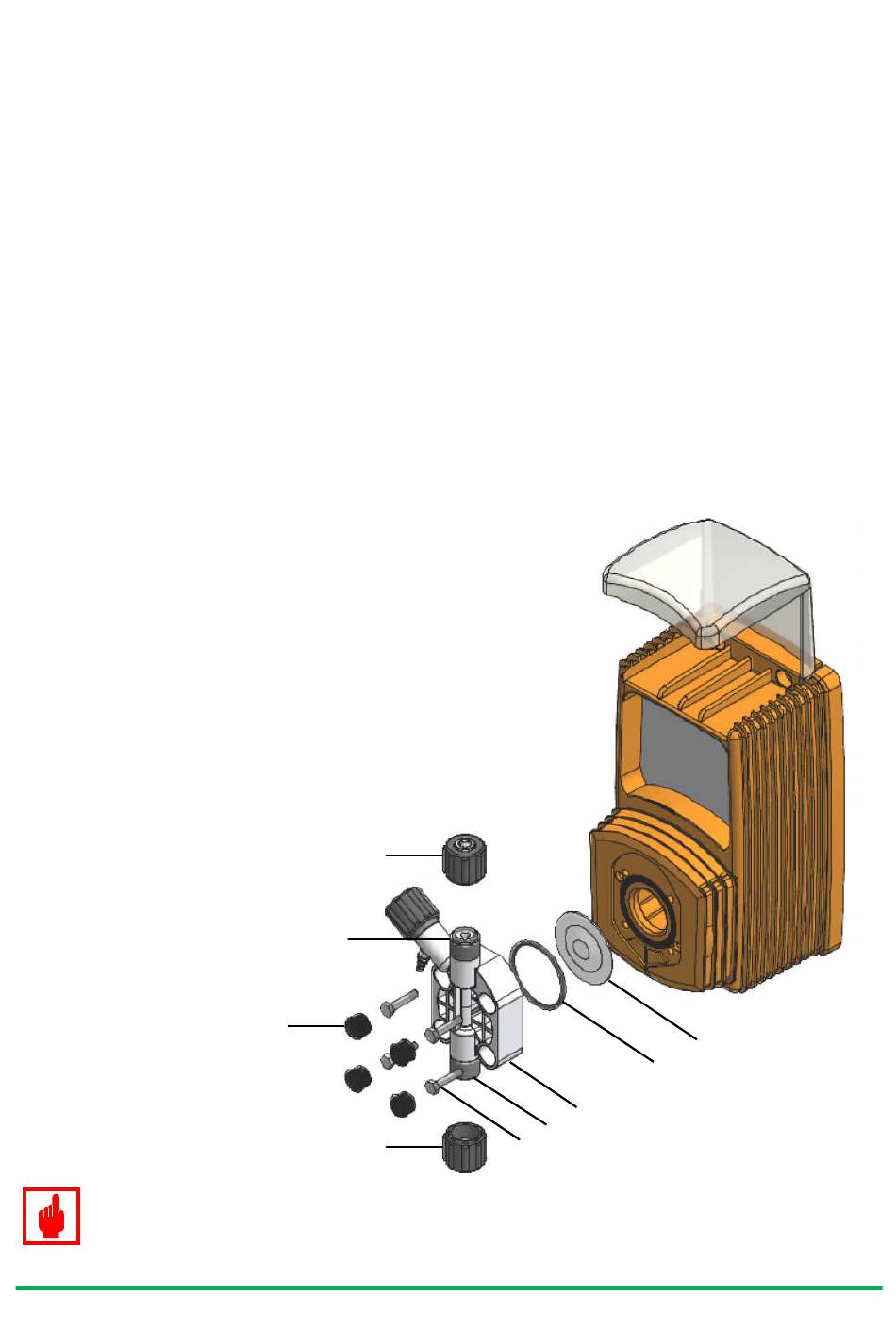

Abb. 12.1
3
