ANHANG

Beispiel für proportionale Dosierung im Betriebsmodus „PPM"
•
Es soll eine Chemikalie proportional zum Durchfluss in eine Wasserleitung mit einer Nennweite DN 25
dosiert werden.
•
Zur Erfassung der Durchflussmenge ist ein Kontaktwasserzähler mit K = 4 Impulse/Liter installiert.
•
Für die Dosierung soll eine Dosierpumpe Typ VMS-MF 1001 verwendet werden.
•
Die Wasserleitung hat einen Druck von 4 bar.
•
Die Chemikalie soll direkt aus einem Kanister heraus mit der Lieferkonzentration dosiert werden.
•
Die Konzentration der Chemikalie im Kanister ist 2%.
•
Die Dosierkonzentration in der Wasserleitung soll 0,5 ppm (mg/l) sein.

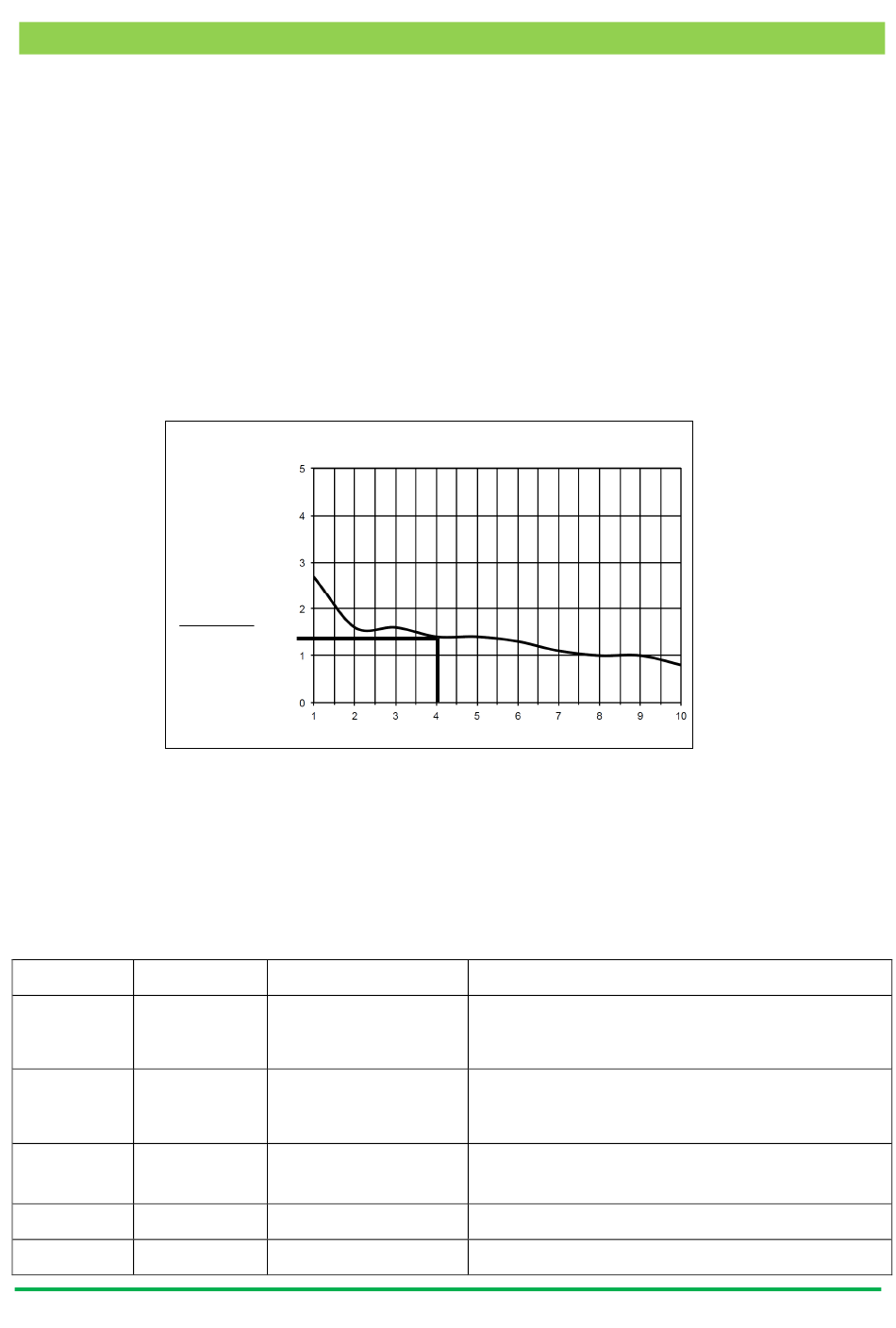

Da der Systemdruck bekannt ist, kann mit Hilfe der spezifischen Leistungskurve in Kapitel „17
Pumpenkennlinien" und der nachfolgenden Formel eine ausreichend genaue Berechnung des Hubvolumens
durchgeführt werden.
10 bar
Hubvolumen:
Gemäß Pumpenkennlinie hat die Pumpe bei einem Systemdruck von 4 bar eine Förderleistung von ca. 1,4 l/h.
Gemäß nachfolgender Formel ergibt sich dadurch das Hubvolumen:
Dosierleistung [Liter/Stunde] * 1000 [ml/ltr.] / 60 [Minuten] / 180 [Hübe/Minute]
Einstellungen:
Werte Einstellung
PPM 0000.50
KONZ % 002.0
ml/Hub 00.13
PULSE/L 004.0
TIMEOUT 120
R4-02-20
l/h
10 01
1 l/h
1,4
0,1 ml
Hubvolumen [ml/Hub] =
Hubvolumen
= 1,4 * 1000 / 60 / 180
Menü
MODE [4] PPM
Später auch im
KURZ MENU
MODE [4] PPM
Später auch im
KURZ MENU
SET [01] ml/Hub
SET [05] WZAEHLER
SET [06] TIMEOUT
Technische Änderungen sowie Druckfehler vorbehalten
Dosierkopf CP „J"
= 0,129 ml = 0,13 ml
Dosiermenge in ppm. bzw. mg/l
Konzentration des Dosiermediums in Prozent [%]
Hubvolumen einstellen, damit die Pumpe die
erforderliche Hubfrequenz berechnen kann
Impulszahl des Kontaktwasserzählers
bar
