13 Inbetriebnahmeleitfaden

13.1 Beachte

Die Inbetriebnahme des echolink one darf nur von geschultem Personal unter Beachtung der
Sicherheitsvorschriften durchgeführt werden.

13.2 Komponenten

Zur Inbetriebnahme des echolink one benötigen Sie folgende Komponenten:
echolink one
Verbindungskabel vom Gateway zum Prozeß hin
Verbindungsstecker für den PROFINET-Anschluß an das Gateway
Ethernet-Kabel (Dieses Kabel ist in der Regel vorort verfügbar!)
10..33 VDC-Spannungsversorgung (DIN 19240)
Typ- bzw. GSD-Datei (die auf dem XML-orientierten Standard GSDML basiert) und Betriebs-
anleitung (eine Muster-GSD-Datei sowie das Handbuch können separat bestellt oder kosten-
frei aus dem Internet unter http://www.softing.de bezogen werden).

13.3 Montage

Die Baugruppe echolink one2PROFINET hat die Schutzart IP20 und ist somit für den
Schaltschrankeinsatz geeignet. Das Gerät ist für das Aufschnappen auf eine 35 mm
Hutprofilschiene ausgelegt.

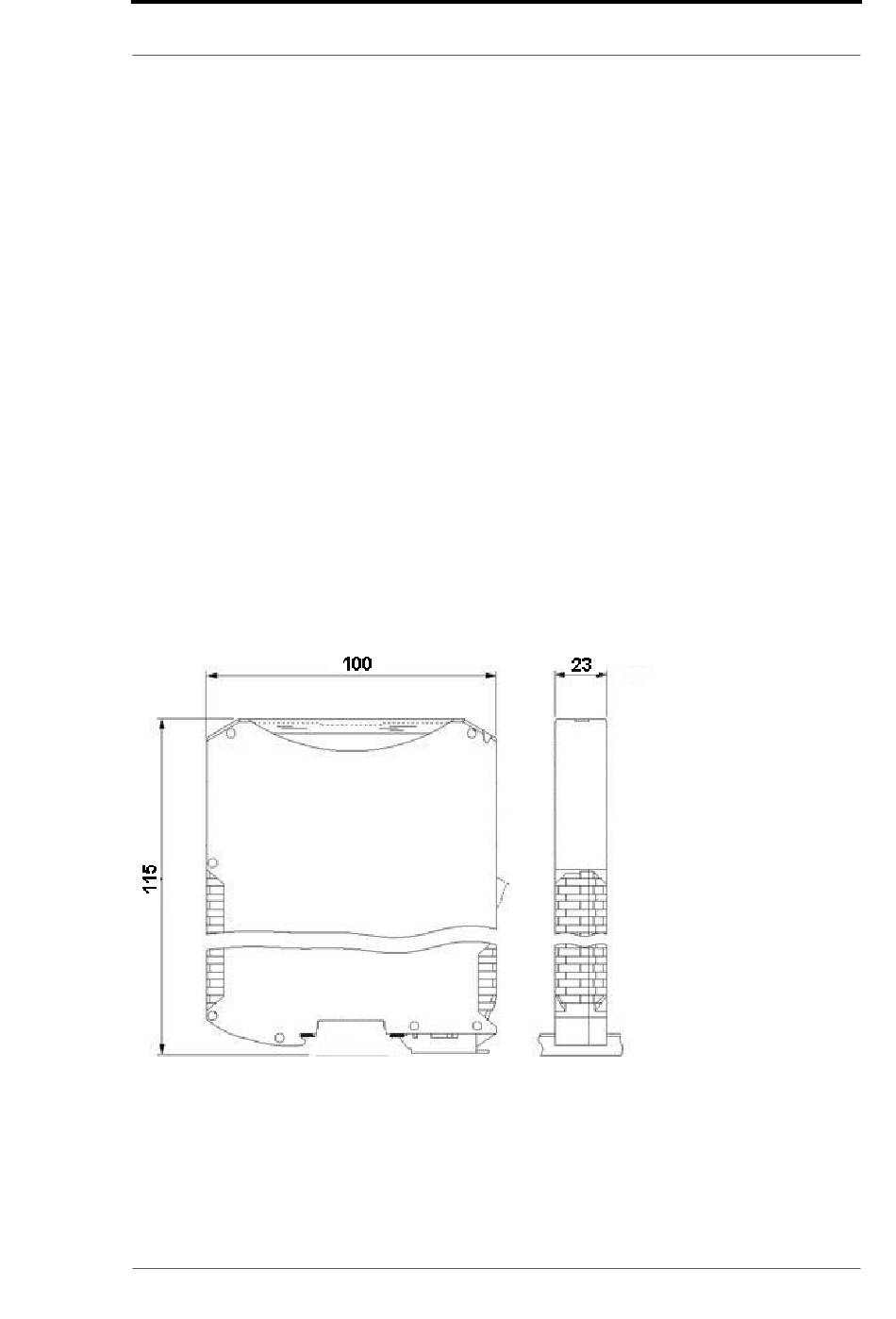

13.4 Maßzeichnung echolink one -PROFINET-IO

13.5 Inbetriebnahme

Um ein ordnungsgemäßes Arbeiten der Baugruppe zu gewährleisten, müssen Sie folgende
Schritte bei der Inbetriebnahme unbedingt durchführen:
15.1.15
echolink one2PROFINET V. 1.0
Inbetriebnahmeleitfaden
