Softing Industrial Automation GmbH
4

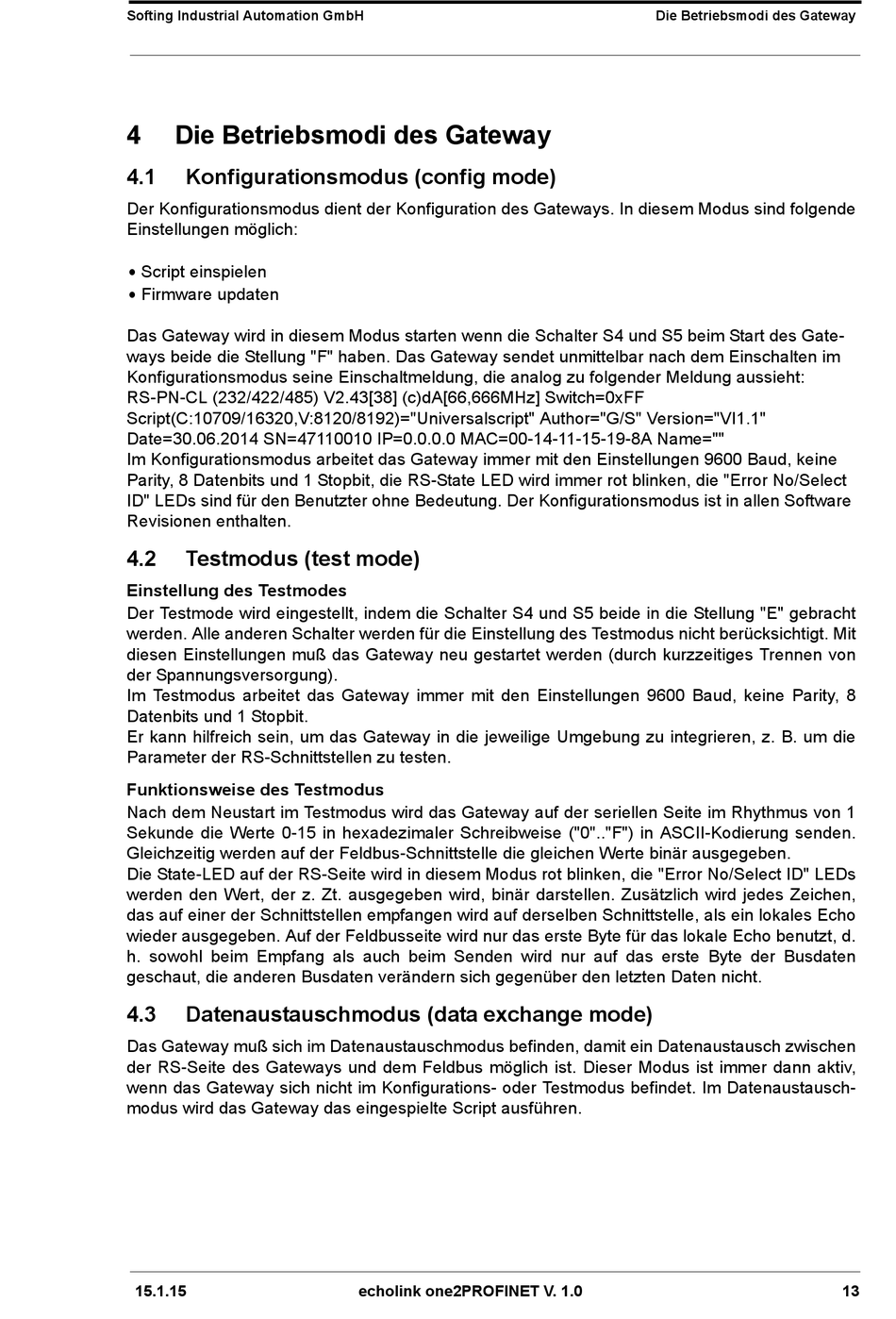

Die Betriebsmodi des Gateway
4.1
Konfigurationsmodus (config mode)
Der Konfigurationsmodus dient der Konfiguration des Gateways. In diesem Modus sind folgende
Einstellungen möglich:
•
Script einspielen
•
Firmware updaten
Das Gateway wird in diesem Modus starten wenn die Schalter S4 und S5 beim Start des Gate-
ways beide die Stellung "F" haben. Das Gateway sendet unmittelbar nach dem Einschalten im
Konfigurationsmodus seine Einschaltmeldung, die analog zu folgender Meldung aussieht:
RS-PN-CL (232/422/485) V2.43[38] (c)dA[66,666MHz] Switch=0xFF
Script(C:10709/16320,V:8120/8192)="Universalscript" Author="G/S" Version="VI1.1"
Date=30.06.2014 SN=47110010 IP=0.0.0.0 MAC=00-14-11-15-19-8A Name=""
Im Konfigurationsmodus arbeitet das Gateway immer mit den Einstellungen 9600 Baud, keine
Parity, 8 Datenbits und 1 Stopbit, die RS-State LED wird immer rot blinken, die "Error No/Select
ID" LEDs sind für den Benutzter ohne Bedeutung. Der Konfigurationsmodus ist in allen Software
Revisionen enthalten.
4.2
Testmodus (test mode)
Einstellung des Testmodes
Der Testmode wird eingestellt, indem die Schalter S4 und S5 beide in die Stellung "E" gebracht
werden. Alle anderen Schalter werden für die Einstellung des Testmodus nicht berücksichtigt. Mit
diesen Einstellungen muß das Gateway neu gestartet werden (durch kurzzeitiges Trennen von
der Spannungsversorgung).
Im Testmodus arbeitet das Gateway immer mit den Einstellungen 9600 Baud, keine Parity, 8
Datenbits und 1 Stopbit.
Er kann hilfreich sein, um das Gateway in die jeweilige Umgebung zu integrieren, z. B. um die
Parameter der RS-Schnittstellen zu testen.
Funktionsweise des Testmodus
Nach dem Neustart im Testmodus wird das Gateway auf der seriellen Seite im Rhythmus von 1
Sekunde die Werte 0-15 in hexadezimaler Schreibweise ("0".."F") in ASCII-Kodierung senden.
Gleichzeitig werden auf der Feldbus-Schnittstelle die gleichen Werte binär ausgegeben.
Die State-LED auf der RS-Seite wird in diesem Modus rot blinken, die "Error No/Select ID" LEDs
werden den Wert, der z. Zt. ausgegeben wird, binär darstellen. Zusätzlich wird jedes Zeichen,
das auf einer der Schnittstellen empfangen wird auf derselben Schnittstelle, als ein lokales Echo
wieder ausgegeben. Auf der Feldbusseite wird nur das erste Byte für das lokale Echo benutzt, d.
h. sowohl beim Empfang als auch beim Senden wird nur auf das erste Byte der Busdaten
geschaut, die anderen Busdaten verändern sich gegenüber den letzten Daten nicht.
4.3
Datenaustauschmodus (data exchange mode)
Das Gateway muß sich im Datenaustauschmodus befinden, damit ein Datenaustausch zwischen
der RS-Seite des Gateways und dem Feldbus möglich ist. Dieser Modus ist immer dann aktiv,
wenn das Gateway sich nicht im Konfigurations- oder Testmodus befindet. Im Datenaustausch-
modus wird das Gateway das eingespielte Script ausführen.
15.1.15
echolink one2PROFINET V. 1.0
Die Betriebsmodi des Gateway
13
