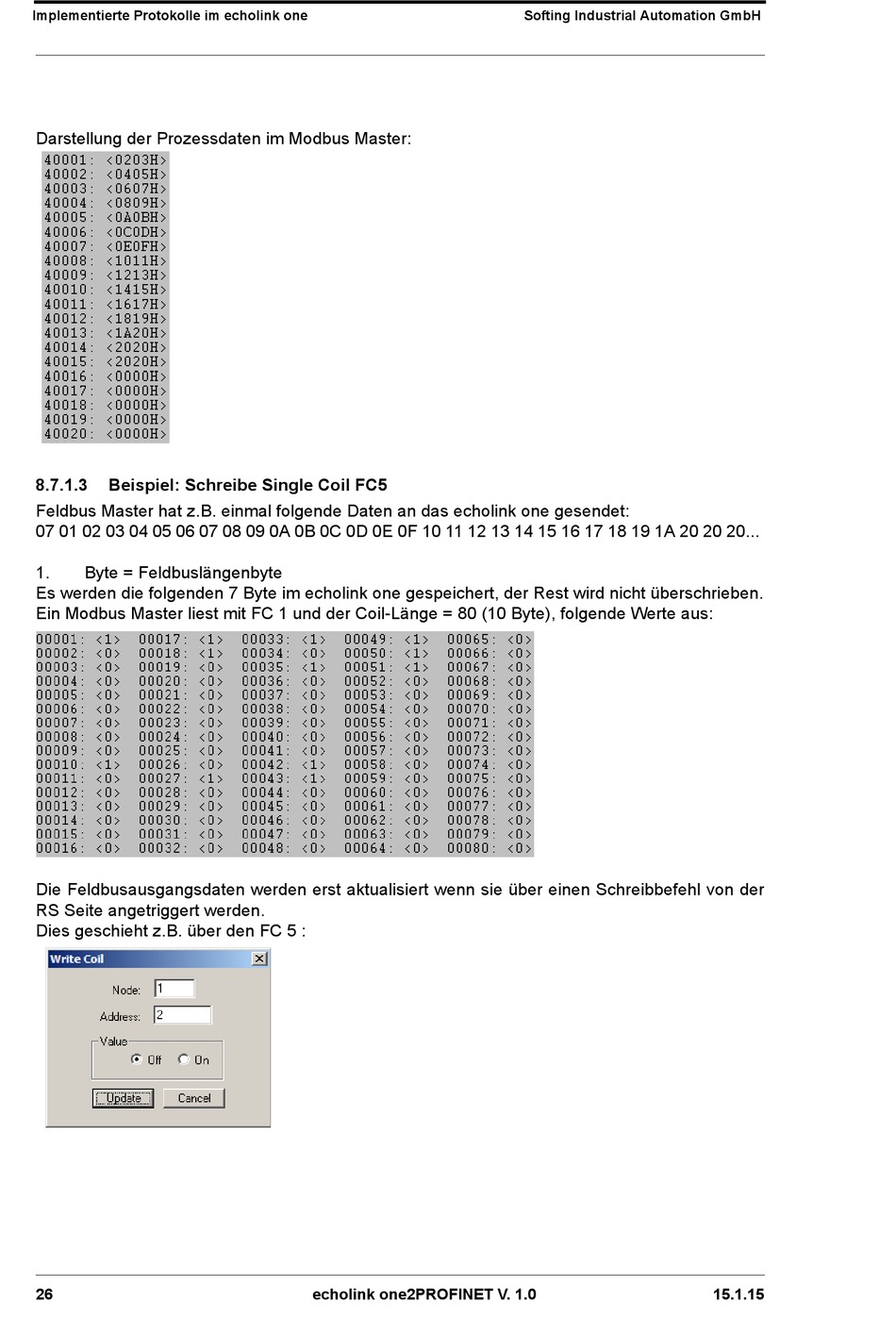

Darstellung der Prozessdaten im Modbus Master:
8.7.1.3
Beispiel: Schreibe Single Coil FC5
Feldbus Master hat z.B. einmal folgende Daten an das echolink one gesendet:
07 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 10 11 12 13 14 15 16 17 18 19 1A 20 20 20...
1.
Byte = Feldbuslängenbyte
Es werden die folgenden 7 Byte im echolink one gespeichert, der Rest wird nicht überschrieben.
Ein Modbus Master liest mit FC 1 und der Coil-Länge = 80 (10 Byte), folgende Werte aus:
Die Feldbusausgangsdaten werden erst aktualisiert wenn sie über einen Schreibbefehl von der
RS Seite angetriggert werden.
Dies geschieht z.B. über den FC 5 :
