Softing Industrial Automation GmbH

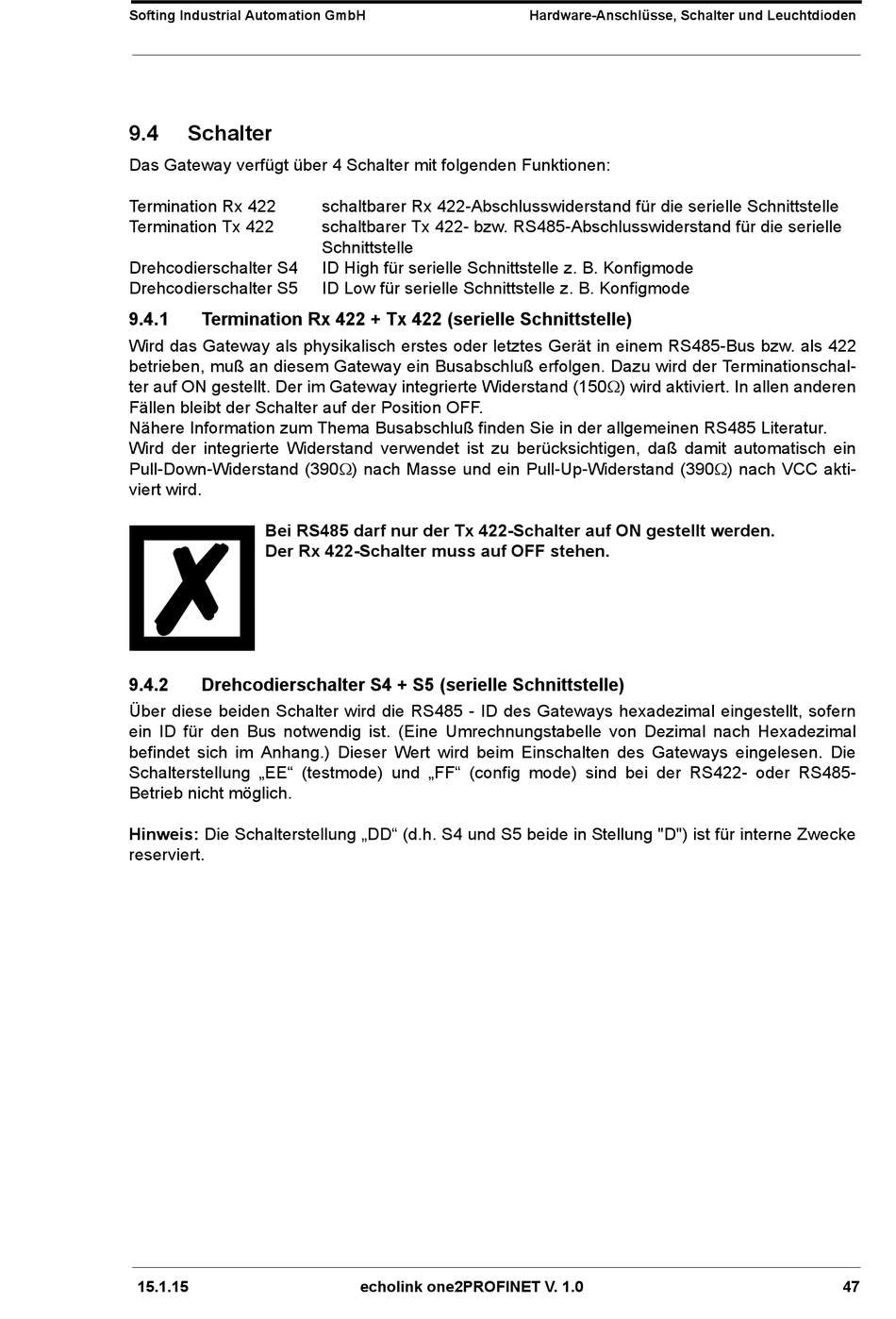

9.4
Schalter
Das Gateway verfügt über 4 Schalter mit folgenden Funktionen:
Termination Rx 422
Termination Tx 422
Drehcodierschalter S4
Drehcodierschalter S5
9.4.1
Termination Rx 422 + Tx 422 (serielle Schnittstelle)
Wird das Gateway als physikalisch erstes oder letztes Gerät in einem RS485-Bus bzw. als 422
betrieben, muß an diesem Gateway ein Busabschluß erfolgen. Dazu wird der Terminationschal-
ter auf ON gestellt. Der im Gateway integrierte Widerstand (150) wird aktiviert. In allen anderen
Fällen bleibt der Schalter auf der Position OFF.
Nähere Information zum Thema Busabschluß finden Sie in der allgemeinen RS485 Literatur.
Wird der integrierte Widerstand verwendet ist zu berücksichtigen, daß damit automatisch ein
Pull-Down-Widerstand (390) nach Masse und ein Pull-Up-Widerstand (390) nach VCC akti-
viert wird.
Bei RS485 darf nur der Tx 422-Schalter auf ON gestellt werden.
Der Rx 422-Schalter muss auf OFF stehen.
9.4.2
Drehcodierschalter S4 + S5 (serielle Schnittstelle)
Über diese beiden Schalter wird die RS485 - ID des Gateways hexadezimal eingestellt, sofern
ein ID für den Bus notwendig ist. (Eine Umrechnungstabelle von Dezimal nach Hexadezimal
befindet sich im Anhang.) Dieser Wert wird beim Einschalten des Gateways eingelesen. Die
Schalterstellung „EE" (testmode) und „FF" (config mode) sind bei der RS422- oder RS485-
Betrieb nicht möglich.
Hinweis: Die Schalterstellung „DD" (d.h. S4 und S5 beide in Stellung "D") ist für interne Zwecke
reserviert.
15.1.15
schaltbarer Rx 422-Abschlusswiderstand für die serielle Schnittstelle
schaltbarer Tx 422- bzw. RS485-Abschlusswiderstand für die serielle
Schnittstelle
ID High für serielle Schnittstelle z. B. Konfigmode
ID Low für serielle Schnittstelle z. B. Konfigmode
echolink one2PROFINET V. 1.0
Hardware-Anschlüsse, Schalter und Leuchtdioden
47
